长虹液晶彩电FSP107-2PS01电源板之保护电路

　该二合一电源板一是在主开关电源设有输出过压和市电欠压保护电路，二是在逆变器电路设有过压、过流和电流平衡检测保护电路。
　　
　　1)+12V、STB5.3V过压保护电路：由晶闸管IC260及其G极外部的稳压管ZC261、ZD260组成，对待机控制电路的12V电压进行控制。当+5V STB、+12V电压升高很多时．ZD261、ZD260雪崩击穿，IC260导通，B点电压直接到地，关断12V电压，使其无输出，从而有效地保护后级电路。解除保护的方法是将IC260的G极对地短路。
　　
　　2)市电欠压保护电路：以Q702、Q70l为核心构成，对主电源U601④脚vCC供电进行控制。当市电电压严重降低时，Q702、Q701导通，将U601④脚vcc电压对地短路．U601因失去vcc供电而停止工作。解除保护的方法是将0701的b极对地短路。
　　
　　3)背光灯过电压检测保护：U301（13）脚输入的电压与内部数字比较器的3.2V参考电压比较，产生幅度高于3.2V的峰值电压。该电压根据脉冲信号产生频率范围为30kHz~500kHz的数字逻辑脉冲。当T420输出电压过高时，外部检测电路将高电平加到U301（13）脚，U301停止输出激励脉冲。

　　4)背光灯电流检测保护：U301（14）脚输入电压与内部数字比较器的IV参考电压比较，以产生幅度大于1V的脉冲（在点灯模式期间，电流传感输入禁用），控制数字逻辑脉冲发生器送往振荡器的脉冲数，从而改变振荡器的工作频率。U301（14）脚的输入电压与灯管电流成正比。T420的取样电流分两路，一路是通过C421、C424耦合，经D323、D325整流后通过D306加到Q305的栅极，经Q305、D305对U301（14）脚进行控制；互感器T430产生的感应电压经D328整流．R316、R319分压．R315限流后加到U301（14）脚，当输出电流异常时，U301（14）脚电压达保护设计值时，U301停止输出激励脉冲。

长虹液晶彩电FSP107-2PS01电源板之开关机电路

 长虹液晶彩电FSP107-2PS01电源板开关机控制电路由Q262、Q261、Q221、Q220和光耦PC700、Q700组成，采用控制PFC校正、VCC3供电和12V电压输出的方式。接通市电电源后，整流滤波后的300V电压，首先使主电源DC-DC转换电路启动工作，产生12V和STB5.3V电压和VCC4电压，其中STB5.3V为控制系统提供电源，二次开机后开关机控制电路送来高电平P ON/OFF开机电压，Q262导通。这时，一是使光耦PC700和三极管Q700导通，将VCC4电压变为VCC3电压，送到PFC功率因数校正驱动电路，PFC校正电路启动，将300V供电提升到400V，为主电源供电；二是使Q261、Q221、Q220导通，将12V电压送到连接器，为主板和逆变器电路供电，进入开机状态。
　　
　　开关机控制电路还经Q301、Q302对逆变器振荡驱动电路U301的lC -vcc供电进行控制，达到对背光灯逆变器点灯进行同步控制的目的。

长虹液晶彩电FSP107-2PS01电源板基本电路

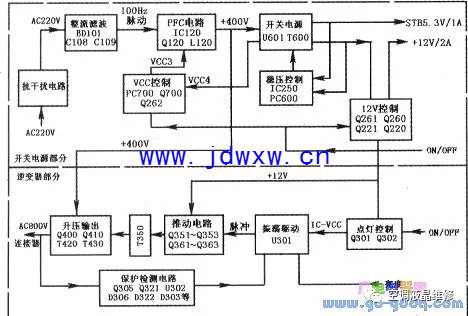

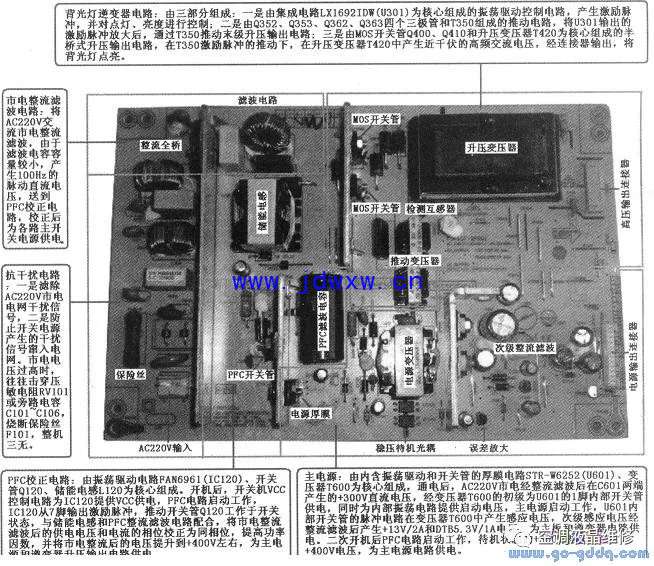

长虹FSP107/2PS01二合一电源板实物图解见下图所示，电路组成方框图见上图所示。

　　

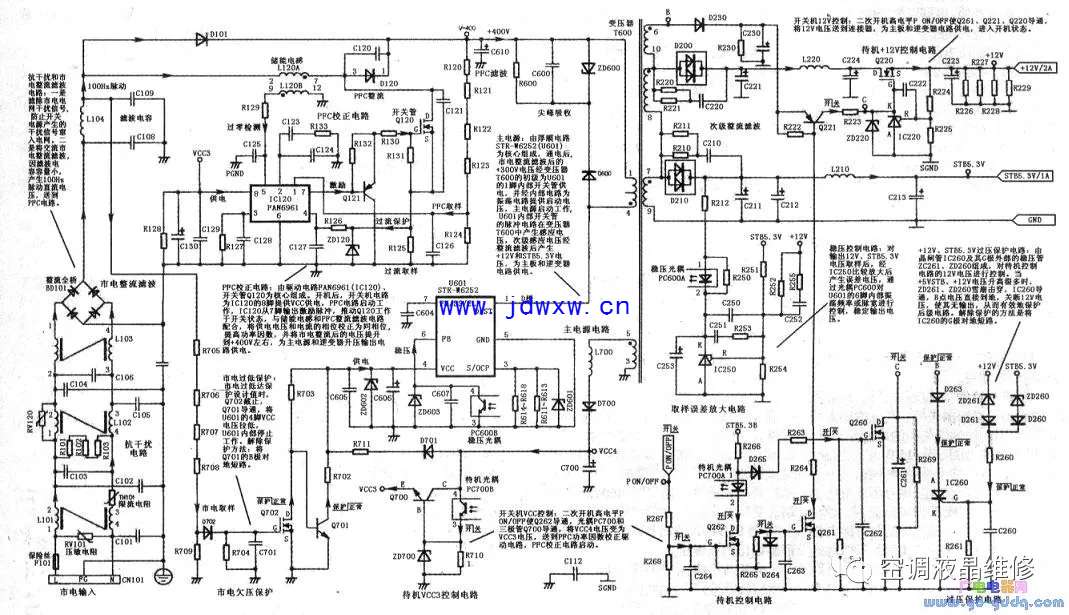

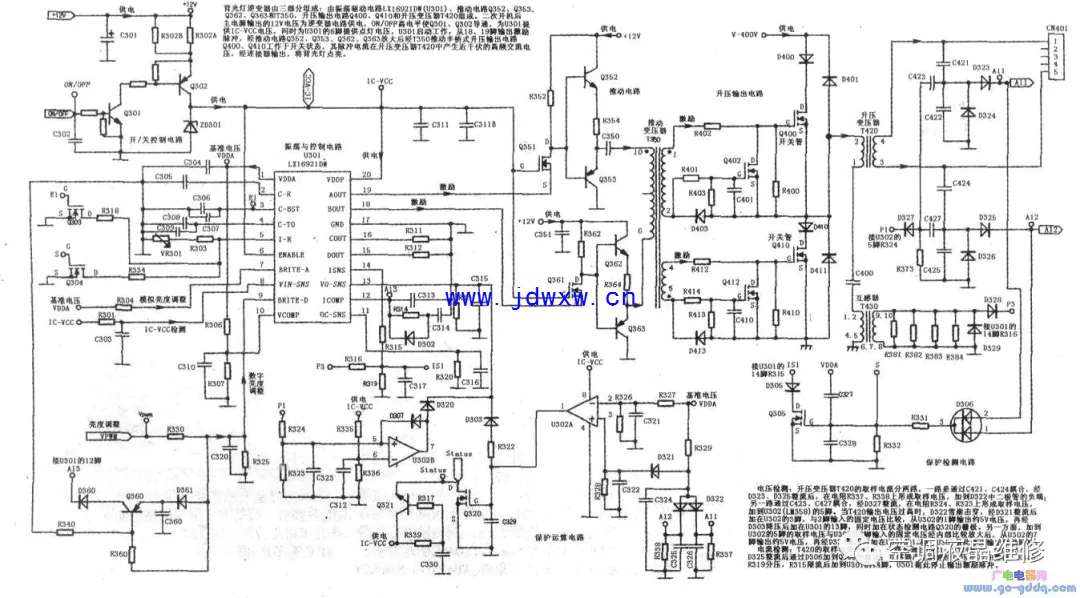

　　长虹FSP107/2PS01二合一电源板开关电源部分电路图解见上图所示，背光灯逆变器部分电路图解见下图所示。该电源板由开关电源和背光灯逆变器两部分组成：开关电源由两部分组成：一是由集成电路FAN6961(IC120)为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到约400V，为主开关电源电路供电：二是以集成电路STR/W6252(U601)为核心组成电源DC-DC转换主电源，将400V供电转换为+12V/2A和STB53V/1A电压，为主板和逆变器电路供电。
　　
　　背光灯逆变器由三部分组成：一是由集成电路LX16921DW(U301)为核心组成的振荡驱动控制电路，产生激励脉冲，并对点灯、亮度进行控制；二是由Q352、Q353、Q362、Q363四个三极管和T350组成的推动电路，将U301输出的激励脉冲放大后，通过T350推动末级升压输出电路：三是由MOS开关管Q400、Q410和升压变压器T420为核心组成的半桥式升压输出电路，在T350激励脉冲的推动下，在T420中产生近干伏的高频交流电压，经连接器输出，将背光灯点亮。
