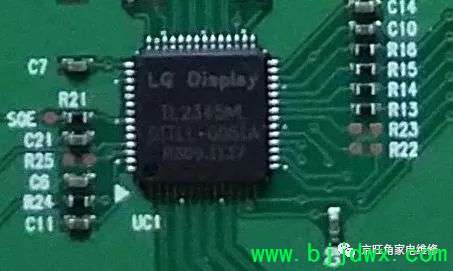

| 一台LG 32LS3150-CA彩电，图像上下颠倒。 分析检修：该机的原发故障是背光亮、伴音正常，但无图像。检测后发现该机逻辑板（型号：6870C-0370A）上的保险管F1（1.5A/63V）熔断，上屏电压12V供电端对地阻值很小。进一步检查，判断逻辑板上的DC-DC电路有短路现象，因难以元件级维修，于是决定换板。 购回一块同型号逻辑板后上机，图像正常，但上下颠倒。怀疑主板上的程序数据有问题， 写入同型号液晶彩电数据后，故障依旧。仔细对照两块逻辑版，发现原逻辑板上的R24（位于时序信号处理芯片的左下角处）没有安装元件，而新板上安装有一只电阻，如图1所示，是不是这只电阻的问题呢？拆下R24开机，图像正常。  对拆下的电阻检测，其阻值为1kΩ。分析认为，逻辑板上R24应与时序信号处理芯片的显示模式控制端相连，安装上R24时此脚为高电平，于是出现图像上下颠倒的现象。 |
