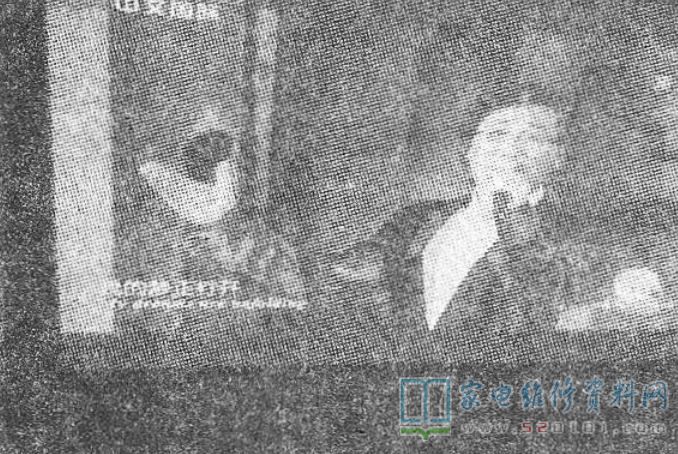

一台37英寸液晶彩电(AU屏,型号是T370XW02),开机后字符与无信号时的雪花点均正常;接上信号后,在图像亮的部分有彩色镶边现象,如图1所示。仔细观察故障现象,发现越亮的部位镶边现象越严重,在亮度低的地方,图像基本正常,好像上屏线接触不良所导致的故障现象。先将上屏线拔出,用橡皮擦仔细擦拭接头处的金属触点,再重新插好固定,开机故障依旧;反复晃动上屏线,故障现象无变化,这说明上屏线正常。 打开菜单,调整图像对比度,发现当把对比度调到最大时,图像镶边极其严重,这时已基本看不清正常的图像;当把对比度的值调到低于50时,图像与正常无异,这说明主板无故障,问题应出在逻辑板或液晶屏上。 根据经验,此类故障多系伽马(GAMMA)控制电压异常所致,于是按照逻辑板上的标识找到GAMMA1~GAMMA22测试点,逐测试这22'个检测点电压。正常时,这些电压应是递减成递增的,不能突变。对照测试结果,发现GAMAM1 ~GAMMA20的电压从15.1V递减到3.2V,但GAMMA21却又升到了7.7V多,这显然不对。顺着线路查找,发现GAMMA电压均是由一只型号为AS15-F的集成块输出的。检查GAMMA21这路所连的贴片电阻、电容,未发现异常,怀疑AS15-F损坏,换新后试机,故障排除。 提示:在检修黑屏或白屏故障时,逻辑板的关键测试点有以下3个:(1)VCC,屏供电电压,其值通常为5V或者是12V,部分小屏幕机为3.3V; (2)VGH( Vgatehigh),TFT管栅极的高电平信号,也就是让TFT管导通的驱动电压,其值为18V~24V; (3 )VGL(Vgatelow),TFT管栅极的低电平信号,也就是让TFT管截止的驱动电压,其值为-7V ~ -5.5V。VGH、VGL电压均由逻辑板上的DC-DC变换电路产生。 另外,在该机逻辑板上有一只很小的圆形可调电阻(可用小改锥调节),用于VREF电压调整。调整该可调电阻时,图像的色彩有变化。建议不要调整此电阻,否则难以恢复正常彩色。 |
