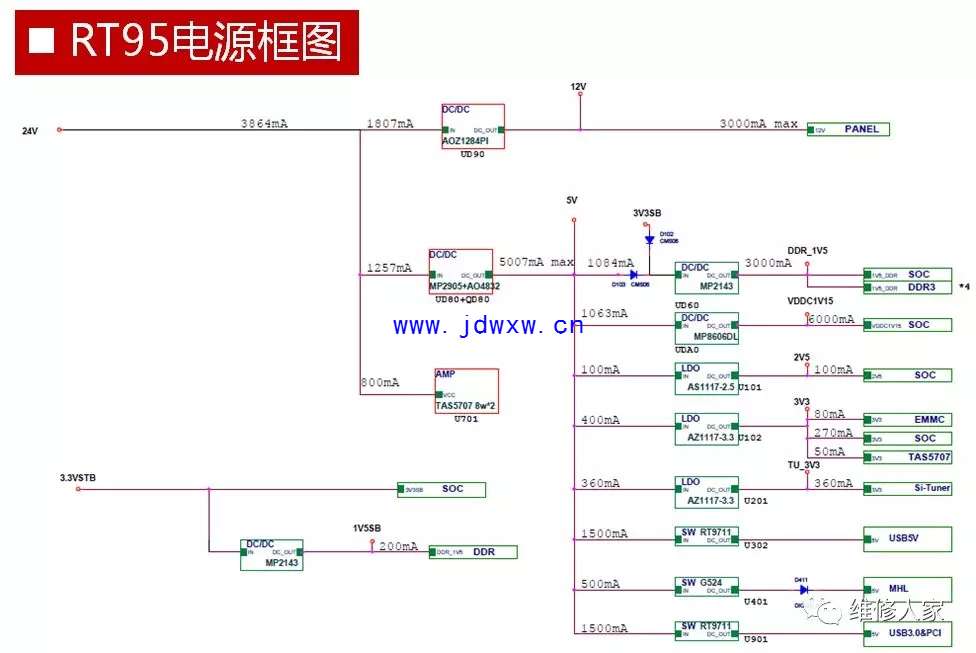

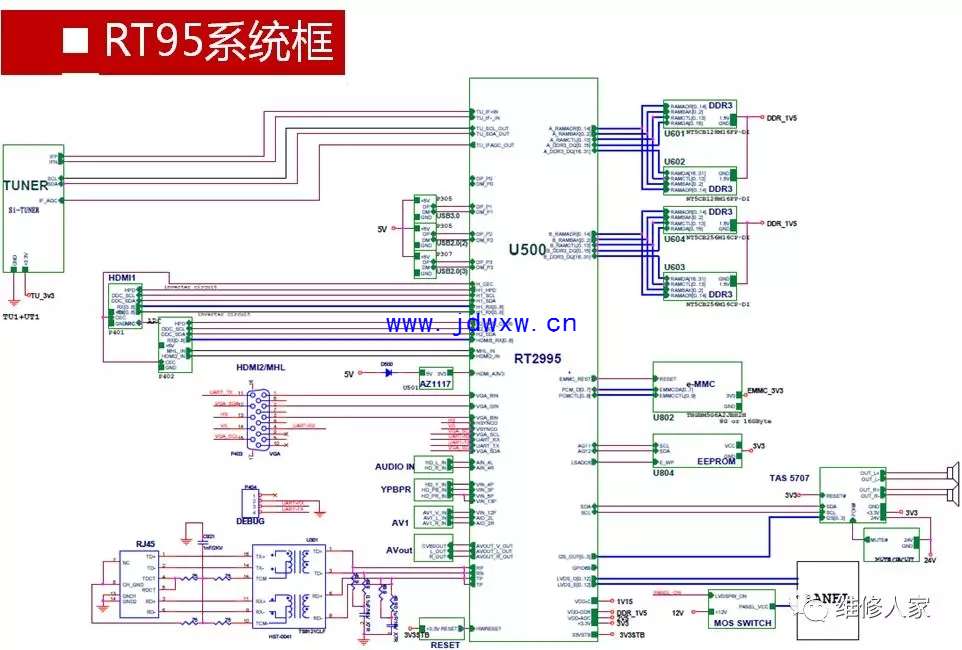

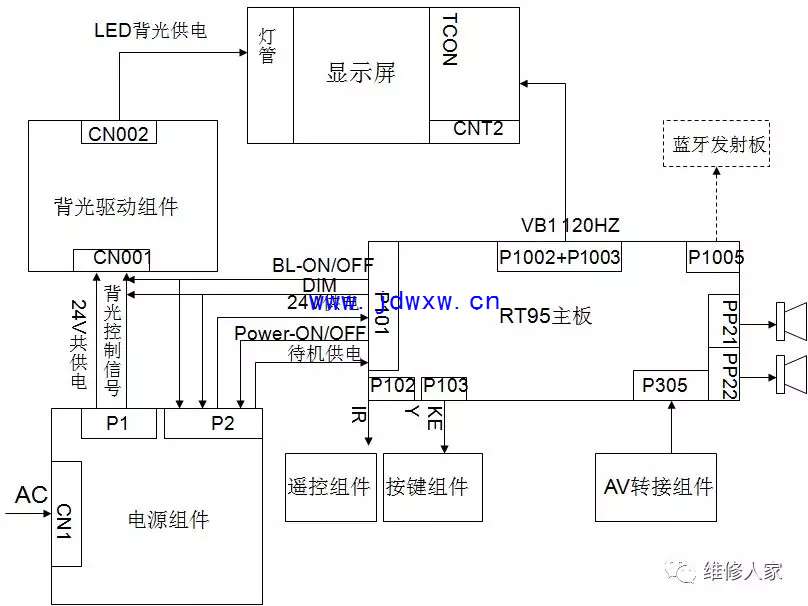

一、曲面电视机芯概述 曲面电视L65H9600A-CUD采用最新4K*2K机芯RT95机芯。 RT95机芯是MS901K4K2K项目的升级产品，相比于MS901K，低成本，高性能。RT95基于安卓智能系统，单芯片4K2K输出，并且集成ATV、DVB-C/DTMB、电脑显示、网络功能、3D功能、WIDI、MHL等功能，自带二级缓存以及liunx电源管理单元，仅需要单芯片CPU即可支持，端子功能标准化，可满足绝大多数用户需求，既有安卓系统，可安装多款APK，又有最新4K2K的功能。 RT95机芯，安卓系统较之前版本做了很多版本的升级，相比于旧版本，更友好的界面，以及追求极致的用户体验。硬件方面，主IC集成DTMB模块，减少了DTMB外挂模块电路，减小了PCB尺寸，外围电路更简单。 产品成本降低：主IC、电路、器件、PCB的合理设计优化成本。 1、RT95主要规格 l高性能微处理器:ARM Cortex A9 Dual core CPU+512kb二级缓存l支持4K2KVB1信号输出l支持多种3D格式引擎lDDR3:2Gb +4Gb 1.6GHzlEMMC 16GBl支持PAL(B,D等)和标准SECAMl单伴音中频输入接口，无需声表滤波器l支持蓝牙3Dl遥控:2.4G微功率l网络:有线/wifil智能应用商城l支持SD卡l数字功放:TAS570724V供电,2.0外接16Ω 15W喇叭 2、输出端子 侧出： ØUSB 3（USB3.0一个） ØMIC2 ØAVIN1（一转三） ØPCMCIA1 ØSD1 ØHDMI2（HDMI1兼容MHL） 背出: ØVGA1(音频共用AV2) ØYPbPr1 (音频共用AV2) ØAV2IN1（Pr复用AV2） ØTuner/RF1 ØSPDIF1 ØRJ45 1 ØAVOUT1 （一转三） 3、曲面电视系列型号 目前一共研发了二款曲面电视，分别为H9600、H9700（采用的是NT67机芯）。 这二款电视结构不能通用。 AUO65寸的是侧入式曲面模组，曲率是R6600（6米6）。对应的整机型号是H9600 三星65寸的是直下式曲面模组，曲率是R4000（4米4弯曲程度更明显）。对应的整机型号是H9700 二、整机框图及信号流程

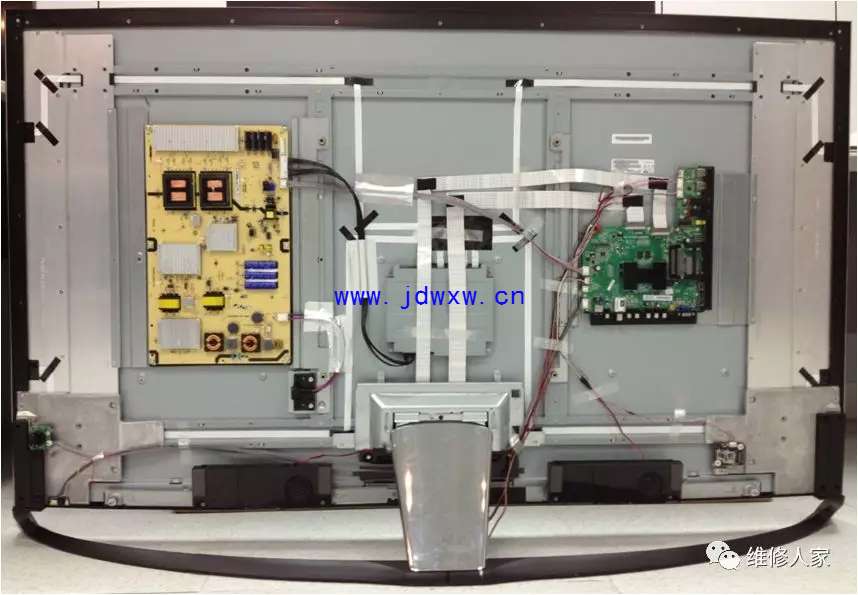

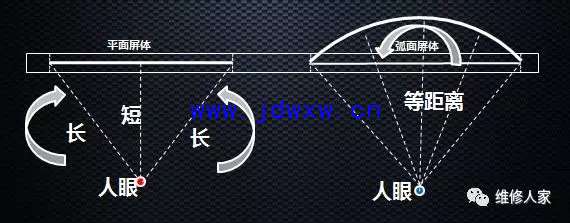

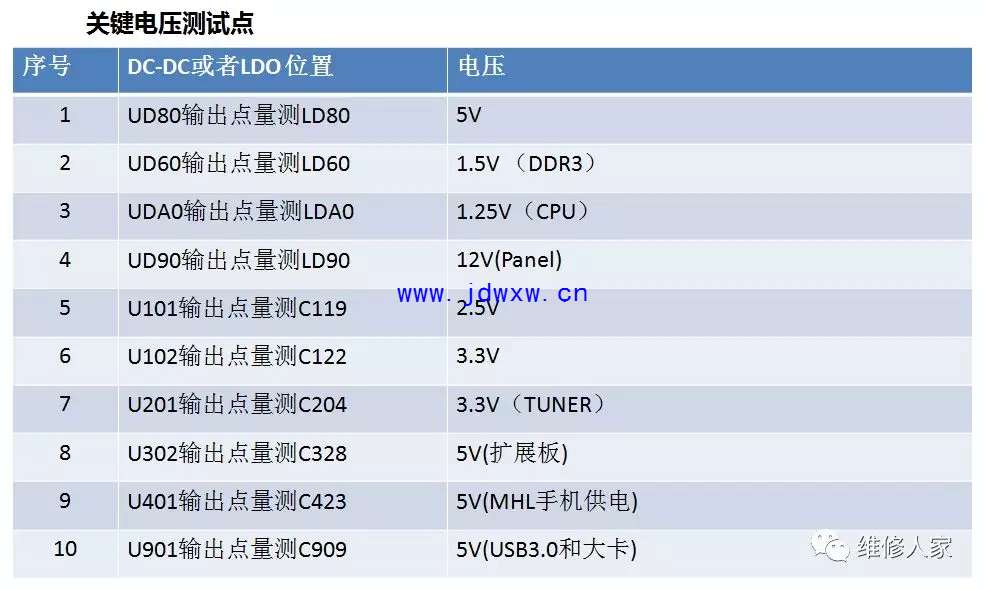

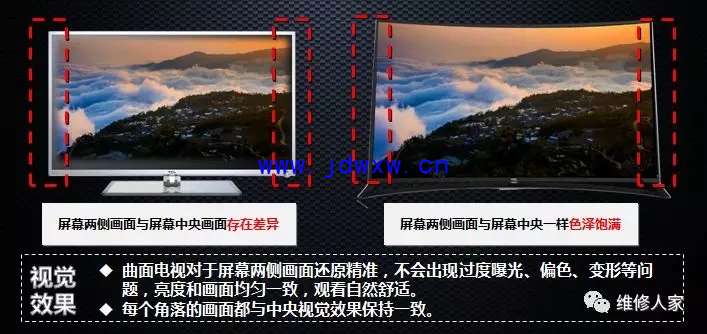

上述画面是人眼与平面屏体弧面屏体的成像示意图，可以看到平面屏体由于本身的视觉原理无法实现与画面的等距离观看，而弧面屏体可以或近似做到此点，实现等距离观看，由此带来诸多好处。 三、机芯关键测试点 u供电电压测试点(24V/12V3V3SB等) ，出现不开机，首先需要测试的就是供电。 u供电控制脚(POWER_ON)，假如没有24V，需要测试此控制脚是否为高。 u背光控制脚(BL_ON_OUT;DIM)。假如背光不亮，需要查这两个点。 u复位(MCU_RESET)，晶振(XO)，总线(SCL SDA)； u3D同步信号(3D_VSYNC)；无3D效果可以检查这个测试点以及BluetoothDongle的Q1 D极是否为1.6V（3D状态时）； u背光亮，屏幕不亮：检查2组V-BY-1连接线是否均连接OK，检查屏12V供电是否OK？

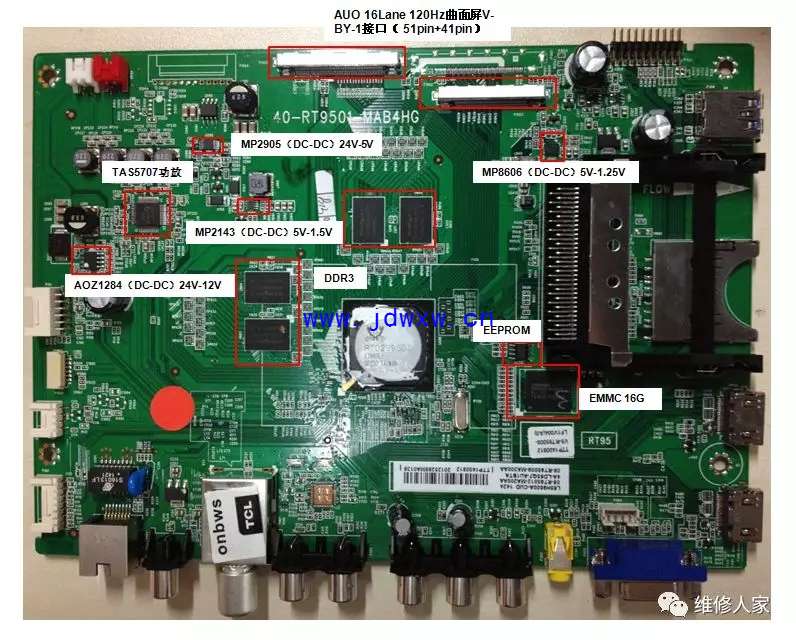

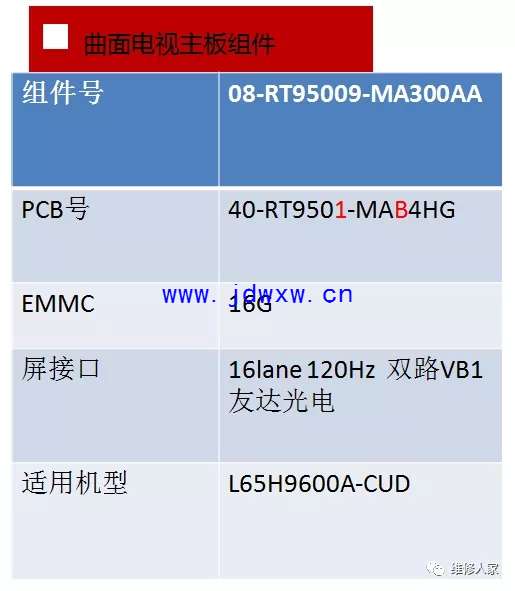

nRT95主要IC •主芯片 ：U500 RTD2995DT FBGA封装•DDR3：U601、U602(2G) U603、U604(4G)•EMMC：U802 TOSHIBA 19nm 8G•EEPROM：U804 ST32Kbit•高频头：UT1 SI2158•功放：UP2 TAS5707•DCDC：UD80(MP2905)、UD60(MP2143)、UDA0(MP8606)、UD90(AOZ1284)、•SWITCH：U401(G524)、U302(RT9711)、U901(RT9711) 四、软件抄写 u程序主要由Mboot和主程序组成，都存储在EMMC中(U802) uEEPROM用于存储系统运行中的用户数据，不影响软件抄写
|
