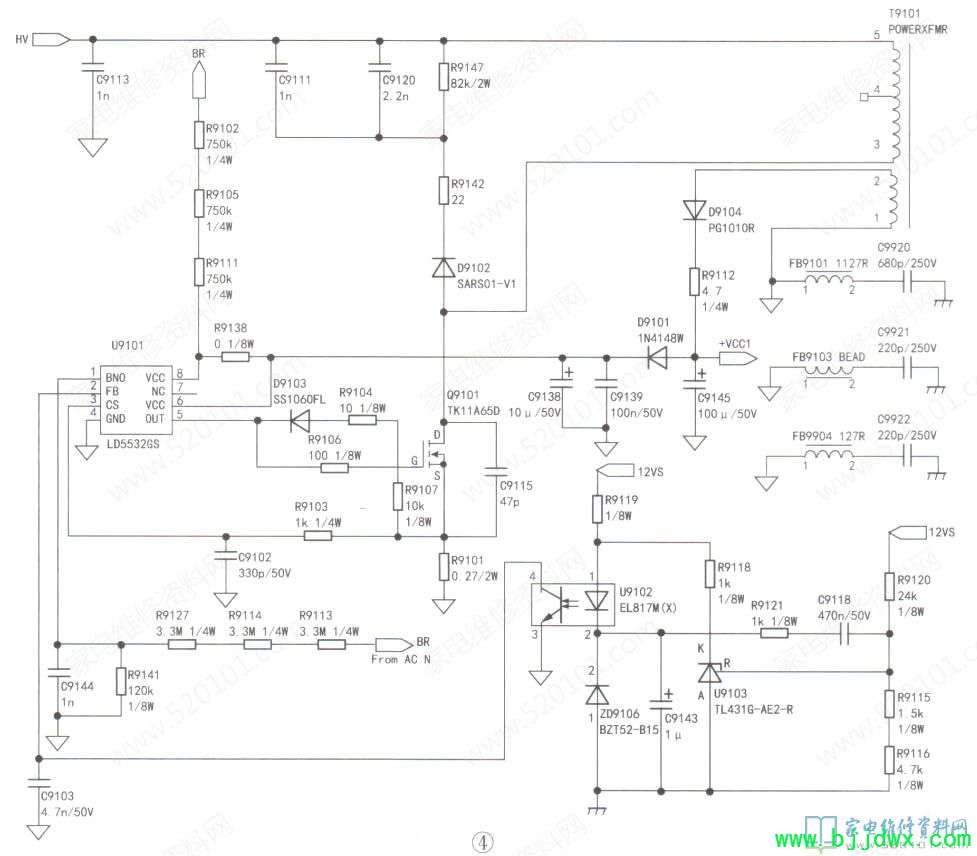

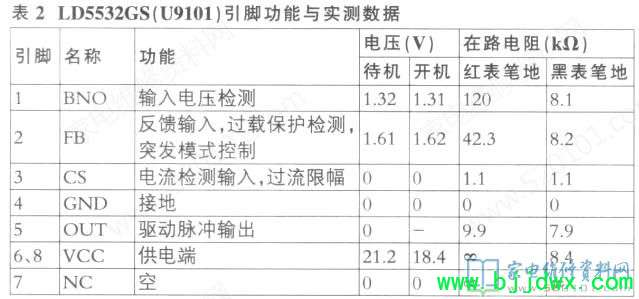

该板的主电源电路采用绿色电源芯片LD5532Gs（U9101），如图4所示。该IC内置振荡器与OLP（过载保护）、OVP（过压保护）、OTP（过热保护）等电路，具有频率补偿、UVLO（欠压锁定）等功能，其引脚功能与实测数据见表2。

1.启动控制

      AC220V交流电经全桥BD9901中的一只二极管半波整流后，得到脉动直流电BR（实测值约为110V），该电压一路通过电阻R9113、R9114、R9127与R9141分压，其分压值加到U9101①脚，对输入电压进行检测；另一路通过电阻R9102、R9105和R9111给⑥、⑧脚外接电容C9138充电。

      当C9138的两端电压达到启动阈值10V时，U9101内部振荡电路启动工作，产生的振荡脉冲经IC内部的驱动电路放大后，从⑤脚输出，通过R9106送给开关管Q9101的G极，Q9101工作于开关状态。开关变压器T9101①-②绕组产生的感应电压经D9104整流、R9112限流、C9145滤波后，输出直流电压+VCC1（待机时实测值约为21.8V，二次开机后实测值约为18.9V），通过D9101隔离后加到U9101⑥、⑧脚，以取代启动电压，确保U9101能持续正常工作。提示：若LD5532Gs损坏，可换用半桥LLC谐振变换芯片FA5643（丝印号：5643），但要用一只56ko/2W的电阻代替R9102、R9105和R9111，并拆下R9113、R9114.R9127不用。

2、同步整流

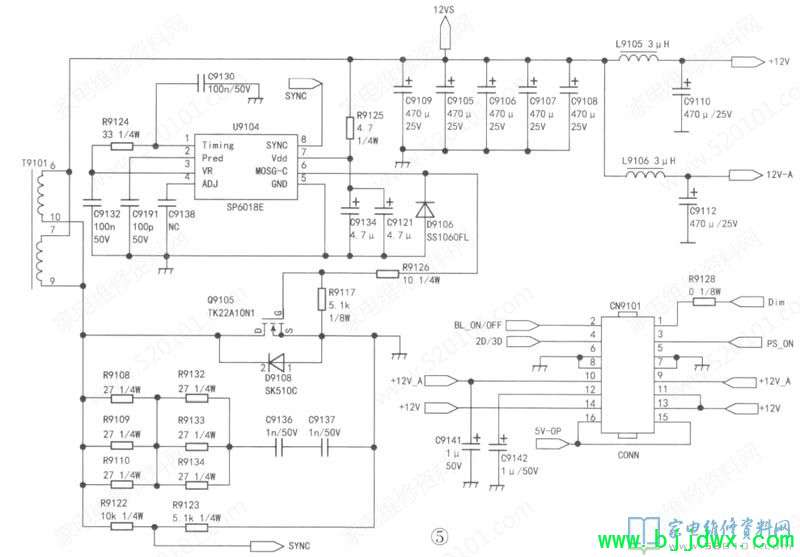

      在该电源次级电路中，119104(SP6018E).Q91O5、D91()4等元件组成同步整流电路，如图5所示。

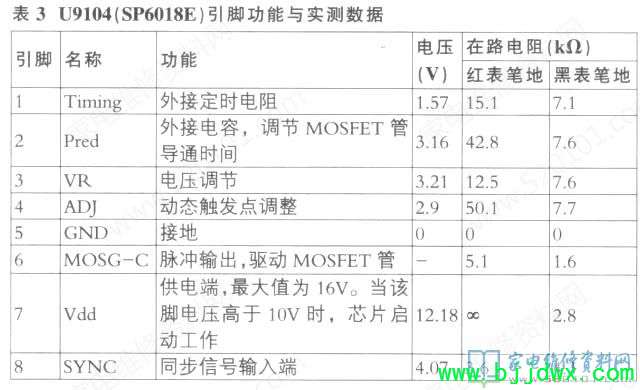

       U9104内置触发器、电压比较器、边缘检测器、逻辑控制器、驱动器等电路，工作频率高达400kHz。该IC采用SOP-8封装形式，其引脚功能与实测数据见表3。
