长虹LS26机芯液晶彩电精要

2018-11-15 13:58| 发布者: 南召修电视| 查看: 755| 评论: 0

摘要: 长虹LS26机芯液晶彩电主板供电插座电压数据长虹LS26机芯液晶彩电电源5Vsttb分配情况长虹LS26机芯液晶彩电电源24V/1A供电分配长虹LS26机芯液晶彩电电源5V/4A供电分配长虹LS26机芯液晶彩电上屏插座的区分在这个机芯里 ...

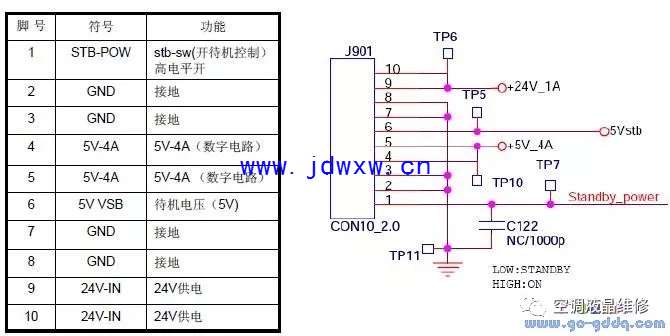

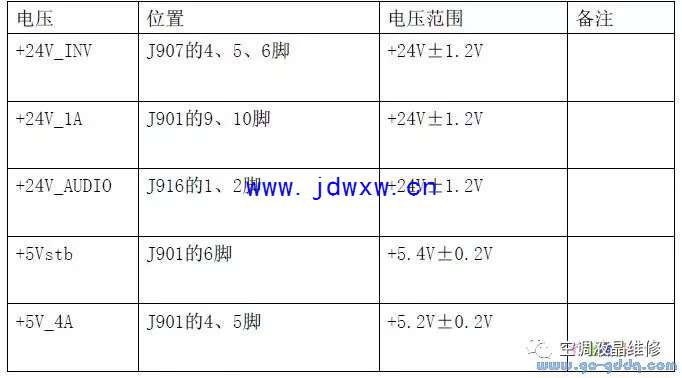

长虹LS26机芯液晶彩电主板供电插座电压数据

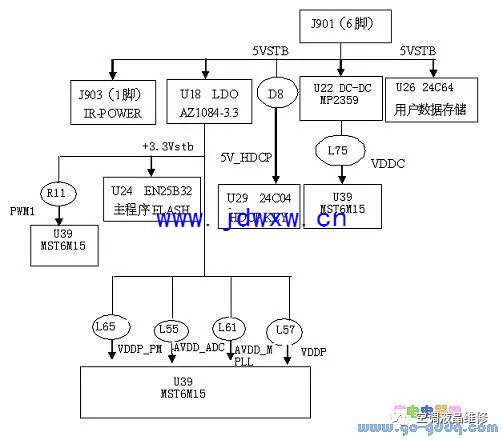

长虹LS26机芯液晶彩电电源5Vsttb分配情况

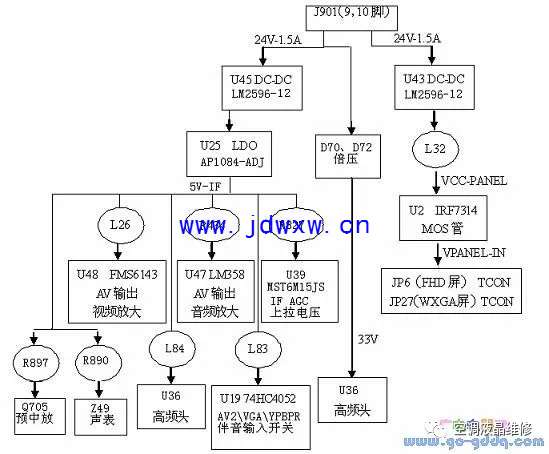

长虹LS26机芯液晶彩电电源24V/1A供电分配

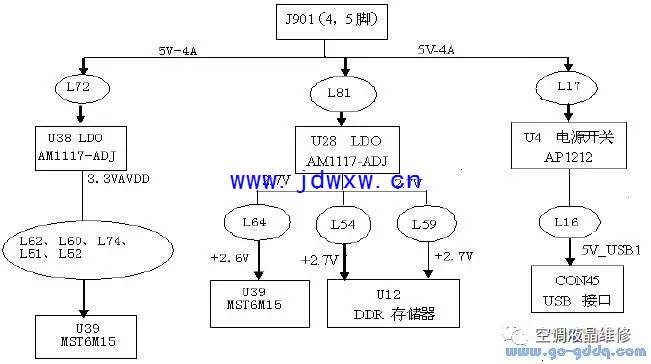

长虹LS26机芯液晶彩电电源5V/4A供电分配

长虹LS26机芯液晶彩电上屏插座的区分

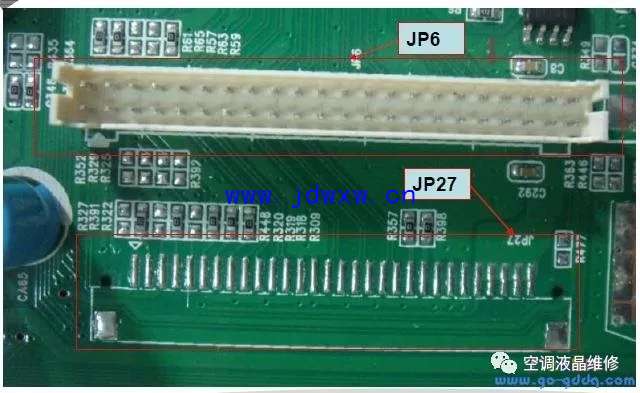

在这个机芯里的JP6为全高清屏（FHD)上屏插座，JP27为普通高清（1366X768）上屏插座。

长虹LS26机芯液晶彩电之上屏供电控制电路

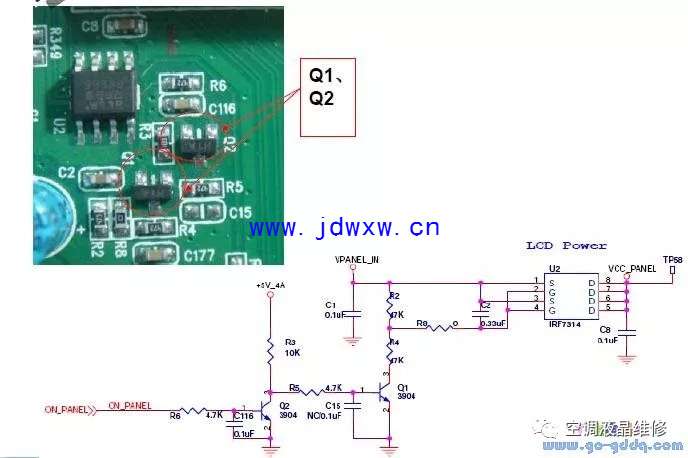

长虹LS26机芯液晶彩电上屏供电控制电路如下图所示：

　　待机状态：+5V-4A和VPANEL-IN为0V上屏无供电。
　　
　　开机状态： +5V-4A和VPANEL-IN为5V和12V，ON-PANEL为高电平Q2导通，经R3和R5分压后0.7V电压将Q1导通；经R2和R4分压得到6V电压加在U2双MOS的G极后导通，上屏供电正常。

长虹LS26机芯液晶彩电之背灯开关及亮度控制电路

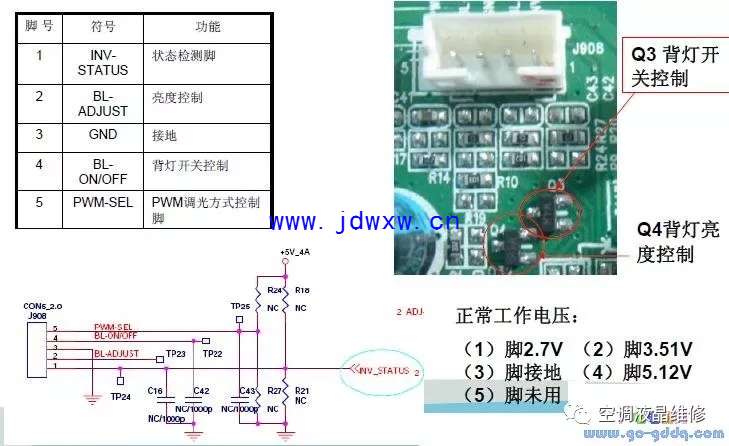

长虹LS26机芯液晶彩电背灯开关及亮度控制电路如下图所示：

长虹LS26机芯液晶彩电之开待机控制电路

　此机开机时，从主芯片的157脚输出的开待机控制信号，Q42导通、Q30截止，在C极得到约5V的高电平通过CON10的1脚输往电源板，电源板正常工作。

长虹LS26机芯液晶彩电供电系统

　此机电源板共有5路电压输出，+24V_1A、+5Vstb、+5V_4A、24V_Audio、24V_INV（部分整机采用的二合一电源，如LT24610、LT3729、LT42729F、LT46729F配AUO屏，则没有24V_INV，直接输出点灯高压到屏背光组件）。其中+24V_INV供LCD屏的逆变器使用，24V_Audio供伴音功放使用，+24V_1A通过DC-DC转换器(如LM2596)变成+12.0V，+5V_4A通过LDO转换器(如LM1117、LM1084等)变成+3.3V、+2.5V、+1.25V等供相关功能电路和IC使用，同时+5V_4A还给相关电路直接供电，+5Vstb主要提供给MST6M15JS、K板、红外接收器等电路。

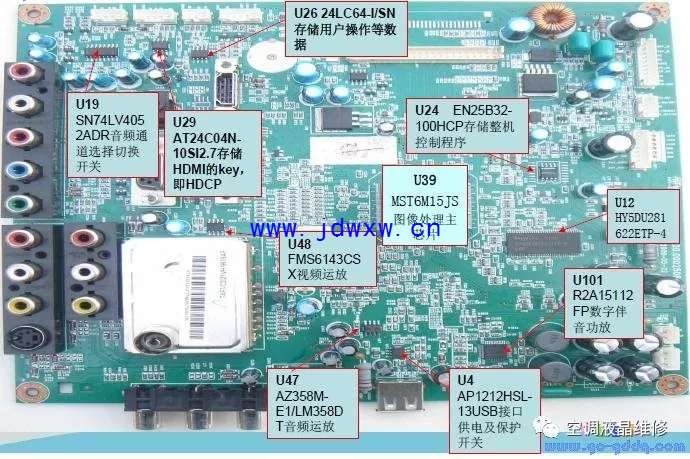

长虹LS26机芯液晶彩电主板IC功能

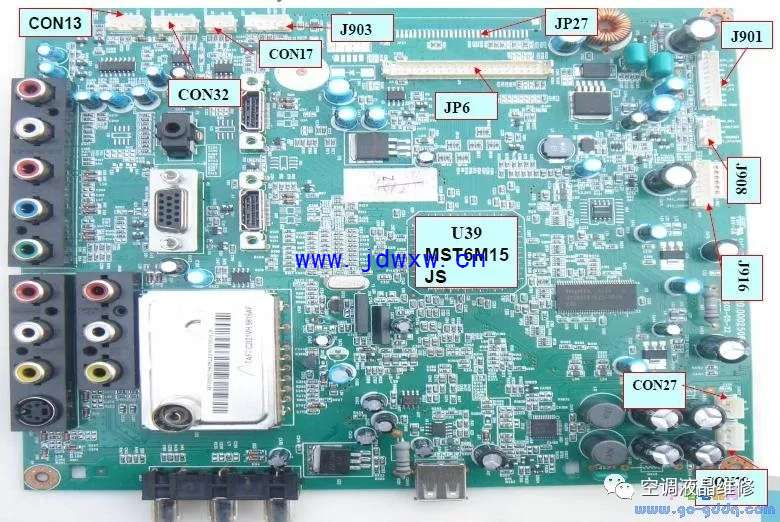

长虹LS26机芯液晶彩电主板接口及插座功能
