副电源正常工作的前提下，用户发出开机指令后，经芯片供电电路Q180射极输出18V电压，直接供给IC120（FAN6961）的⑧脚，此时300V电压已经建立，PFC电压（400V）还未建立，L120次级没有感应电压，⑤脚内部电路控制芯片启动，⑦脚输出正脉冲，Q105截止，Q120导通，漏极有电流流过，相当于L120初级有电流流过，必然产生自感电动势，极性为左正右负，这时D121导通，C120两端为300V脉动直流电，D120截止，斩波管Q120进入饱和导通状态，L120初级电流急剧增大，到达开关周期后，⑦脚输出脉冲为负，Q120突然截止，这时L120初级感应电动势方向相反，为左负右正，这一电动势使D120导通，将建立在300V之上的感应电压整流，为C120充电， L120中储存的磁场能转变为电能，输出PFC＋B电压。集成电路FAN6961参数如下表所示。

长虹LT3263X液晶彩电之开机控制及芯片供电电路

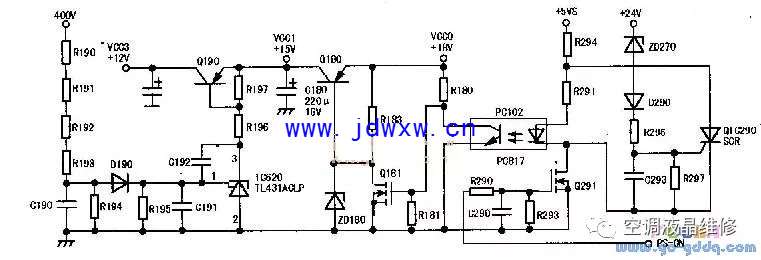

长虹LT3263X液晶彩电之开机控制及芯片供电电路如下图所示，副电源正常工作后，＋5V电压供给，CPU，并进行复位，等待用户指令。当用户按开机键后，CPU输出开机电压，PC-ON端电压为5V、经R290使Q291导通．PC102内部发光二极管电流增大，光耦集电极与发射极间等效电阻减小，Q181截止，失去对Q180的控制，18V电压经R183及ZD180组成基准稳压电路，使Q180集电极输出15V电压（vCC1），作为PFC芯片的电源。另外，VCC1又经Q190输出12V电压，作为PWM芯片的电源（VCC3）。其中R190～R193为取样电阻。

长虹LT3263X液晶彩电之5V副电源电压形成电路

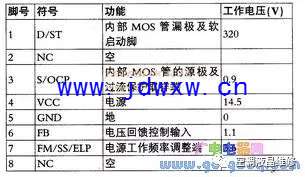

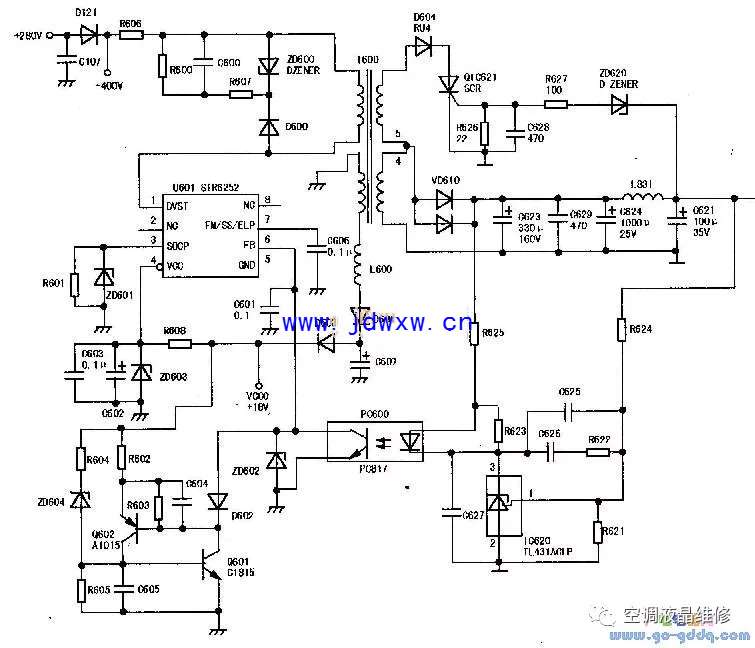

 长虹LT3263X液晶彩电5V副电源电压形成电路如下图所示，使用电源厚膜STRA6252，参数见下表，由整流电路输出的300V脉动电压经二极管D121、D120及开关变压器T600初级④-⑤绕组后直接送到STR6252的①脚（内部场效应管的D极），经内部电路对④脚外接电容C602、C603充电，当电容上的电压上升到芯片启动电压时，副电源开始工作，此时STR6252内部起振，T600初级有电流通过，在初级两端产生感应电动势，与此同时在次级的④、⑤两端产生感应电动势，④脚的感应电动势经D601整流，对C607充电，当C607正极的电压升高到14.5V时芯片STR6252达到稳定工作状态，此时C607正极电压VCC0为17.9V，为PFC及PWM芯片提供电源做准备，C602正极电压为14.6V。

　　当电路进入稳定工作状态后，T600次级输出的交流电压经D610整流、C623、L620、C621组成的二型滤波器滤波输出5V的直流电压输送给主板CPU及其他电路，作为待机电源。
　　
　　在此电路中由R625、R623、R624、R622、R621、PC600（PC817）、IC620（TL431）等组成误差取样电路对＋5V电压进行稳压。取样电阻R624及R621对＋5V进行分压，并送到IC620的R极，通过R极电压的变化自动调整A、K极的阻值变化，从而调节光电祸合器PC600内部发光二极管的发光强度，调整光敏三极管的集电极与发射极之间的阻值，将输出电压变化信息回馈到STR6252的⑥脚，控制内部激励信号占空比以实现电源的稳压输出。

长虹LT3263X液晶彩电之整流滤波电路

　长虹LT3263X液晶彩电整流滤波电路由三级双向共模滤波器输出的交流电压送到BD100桥堆进行整流后，输出200V左右的脉动直流电压，一路直接经二极管D121向后级输送，另一路经C106、L102、C107组成的π型滤波器进行滤波，得到300V左右的直流电，供给5V副电源电路及PFC功率因数校正与自升压电路，但C106及C107容量很小，其输出电压接近脉动全波波形。

长虹LT3263X液晶彩电之市电输入及三级双向共模滤波电路

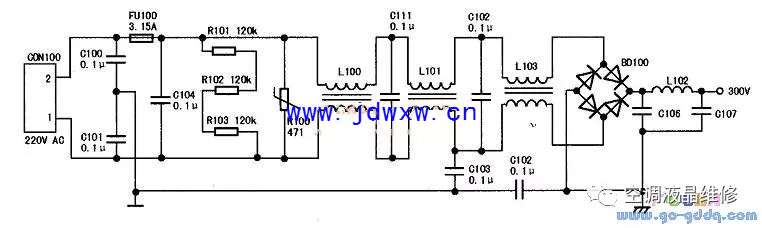

   长虹LT3263X液晶彩电市电输入及三级双向共模滤波电路组成如图所示，220V交流电压经熔断器R100及保险电阻FU100后送入由L100、L101、L003组成的三级共模滤波器，以消除电网干扰脉冲对电源的影响以及本机高频脉冲对其他设备的影响。
　　
　　其中R100为压敏电阻，在电网电压升高时阻值急剧减小烧断熔断器，保护电源电路的安全。另外，R101-R103为放电电阻，经三级滤波后的220V交流电压送到下一级电路。

长虹LT3263X液晶彩电开关电源结构

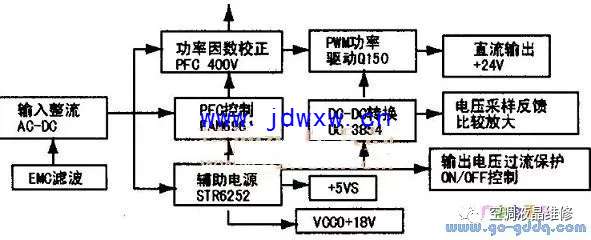

长虹LT3263X液晶彩电采用电源＋高压一体板（板号：FSP150P-3HF02），逻辑板型号T315XW04V3TESTBD。该电路由市电输入及三级双向共模滤波、AC-DC转换、＋5VS辅助电源、PFC功率因数校正及升压电路、DC-DC背光电源电压转换电路、保护电路、开／关机控制电路等组成、电源电路框图见下图。
