平板液晶电视的基本组成及常见端口介绍

液晶电视的组成一般由液晶屏，机壳，主板，电源板，遥控接收板，按键板，喇叭，120Hz转接板，背光板（高压板）遥控器，所有连接线。

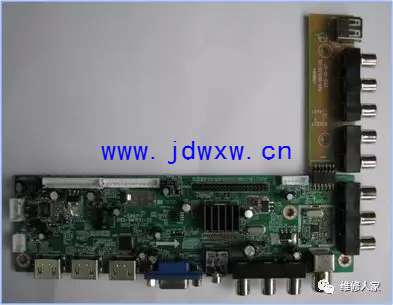

1、主板组件

主板组件是液晶电视中信号处理的核心部分，在系统控制电路的作用下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字信号的任务。输入接口一般有：RF(TV电视)射频信号，CVBS(AV)复合视频信号，S-VIDEO(S端子)，YPBPR分量视频，VGA(PC电脑)，HDMI，USB，CI卡输出接口：耳机，Coaxial(同轴),可扩展：DVD

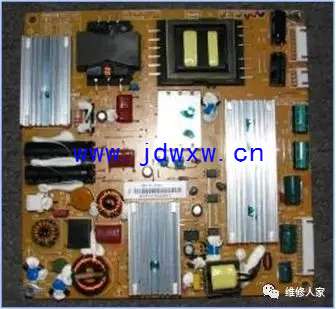

2、电源组件

电源组件就是供电了，作用就是将２２０Ｖ（90V-260V）市电转换成稳定的直流电压，用于整其他电路（主板，背光板，高压板等）的工作电压。液晶电源通常有+5V，+12V，+24V三组电压输出。

电源板和主板关系是一个即独立又受控于主板的关系。

所谓独立就是电源启动进入待机工作状态，不需要外部电路进行控制，只需要给电源板通电，电源板中的部分电路就会进入待机工作状态。向主板输出+5电压（5VSTB）作为主板控制电路待机时的电源电压。

所谓受控制就是电源板能否从待机状态进入正常工作状态，完全受控于主板给出开机/待机控制电压是否正常。

3、按键板组件

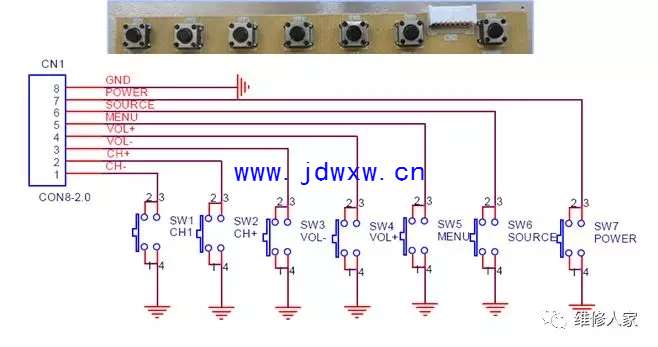

按键板组件一般由七个功能按键组成。用户通过该组件可以对液晶电视方便地进行操作。图为7键对地公用按键板。

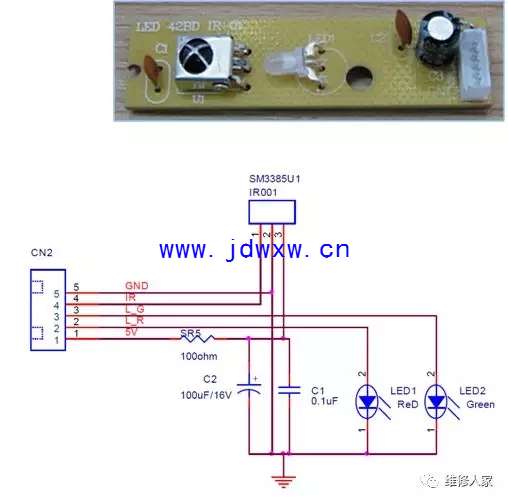

4、遥控接收板组件（IR BOARD）

遥控接收板组件由一个工作指示灯和一个遥控接收头组成。用户通过该组件使用遥控器可以对液晶电视方便地进行操作以及知道液晶电视所处的工作状态。

图为一款单层接收板。

5、扬声器组件（喇叭）

扬声器的作用是将电信号转换为声音。电视机上用的一般都是纸盆扬声器

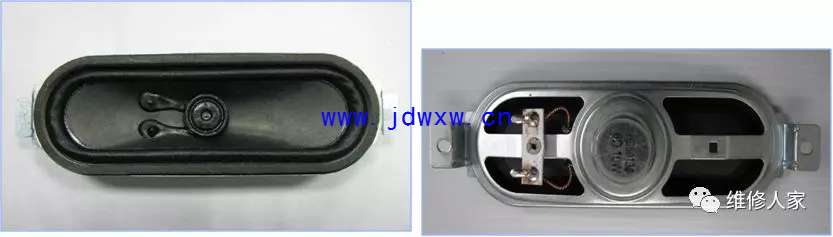

纸盆扬声器是由：永久磁铁、支架、定心支片、铜线音圈，振模折环锥型纸盆组成的。（图为513型号喇叭）

电视机上一般采用全音喇叭（宽频喇叭），F0=150Hz到20KHz，一般是用8欧10W到8欧15W功率的喇叭。

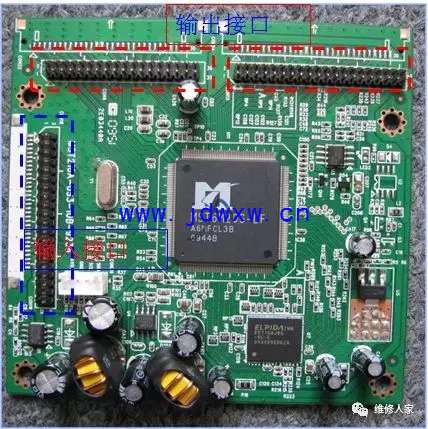

6、120Hz转接板
