平板液晶电视的基本组成及常见端口介绍

120Hz转接板的作用是将主板给出的60Hz信号转换成120Hz信号。

也就是60HZ的信号输入，经过120HZ芯片插频技术，使画面场频线数增加，相当于两副画面同时显示。

一般120HZ转接板是一路输入接口，两路输出接口。

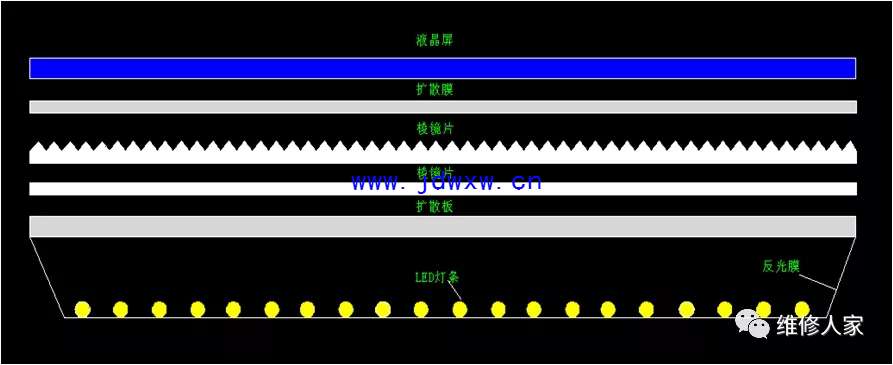

7、液晶模组结构示意图

屏主要做用就是显示画面，（组成部份，液晶屏，扩散膜，集光片（棱镜片），扩散板，光源体，反光膜）。

扩散板主要是对光造成很大的干涉，行成散光，雾化效果。

棱镜片主要是处理扩散板的雾光﹐透過棱鏡将光折射垂直向上﹐起到集光的作用。

扩散膜主要作用是将棱镜片给的光均匀化。（侧入式用导光板，直下式用扩散板）

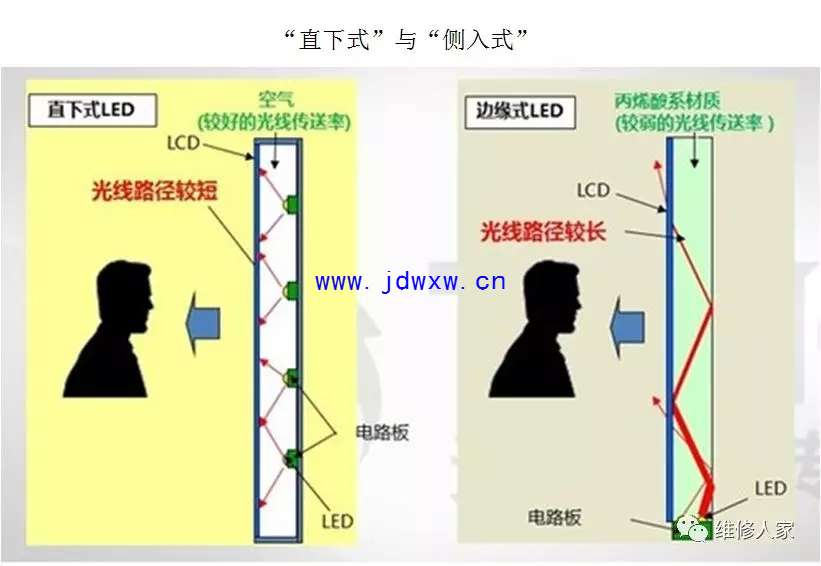

侧入式LED：

优点——成本低、外观薄、

缺点——画面亮度均匀度不够，（均匀度不够是因为照距离长，光的衰减就高）

亮度相对要低些，（亮度低是因为发光灯（LED）相对少些）。

直下式LED：

优点——画面亮度均匀、拥有更高的亮度。

缺点——成本相对较高、机身会有一定的厚度。

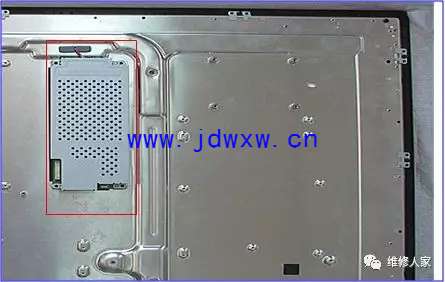

8、逻辑板组件

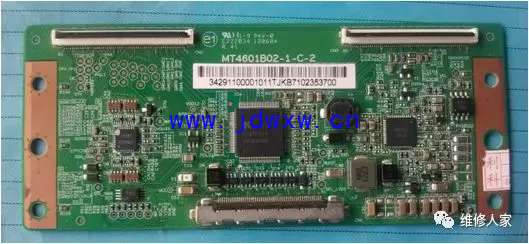

液晶屏上的逻辑板又称控制板，逻辑板是一个有内置移位寄存器（水平和垂直移位）的专用模块电路，逻辑板自身有软件和工作程序。

主要作用是对主板送来的LVDS信号（低压差分信号）进行处理，通过移位寄存器将图像信号，时钟信号转换成能对液晶屏工作状态下可控制的行列驱动信号。逻辑板的工作电压一般是由主板的稳压电路提供。

9、背光板组件（包括逆变器电路，高压板）

背光板组件的作用是为液晶屏内部的灯管供电，点亮液晶屏模块的背灯组件。

背光板的输入电压一般由电源板输入，（DC+24V）主板调控：调控电压为（0V到+5V之间）。可通过调整此电压来控制其亮度

10、遥控器

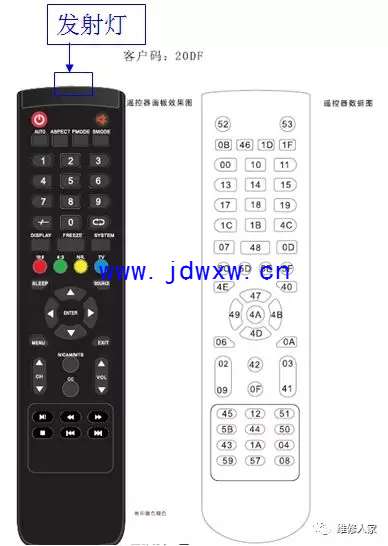

主要作用就是对整机操作调试的的作用。（红外线遥控器）

与主板关系是：一种是将遥控器客户码写入主板软件（程序），主板才能接收遥控码，从而实现遥控对主板的控制。

另一种是：可以接收和储存其他遥控器发射的代码（信号）

红外遥控器的遥控范围大约在12米，而且需要直线传输。

想知道遥控器有没有在工作状态，简单的测试方法是打开手机像机正面对着遥控器的红外发射口是否有红外光发出。

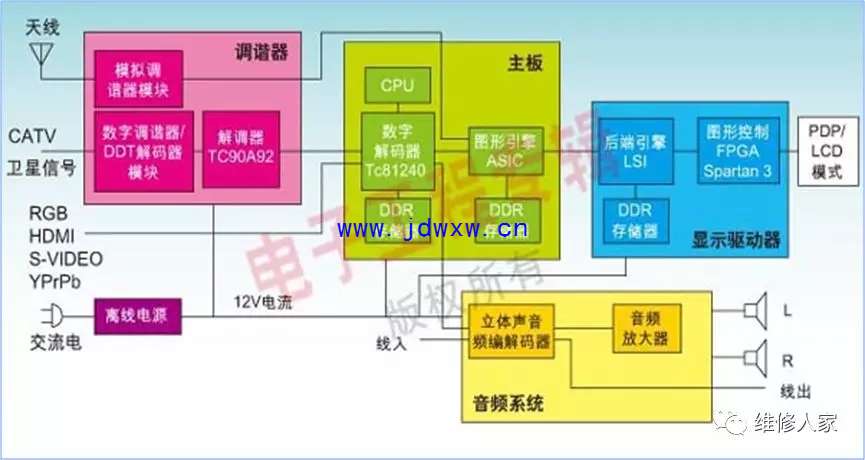

11、液晶电视主板框图

12、TV接口

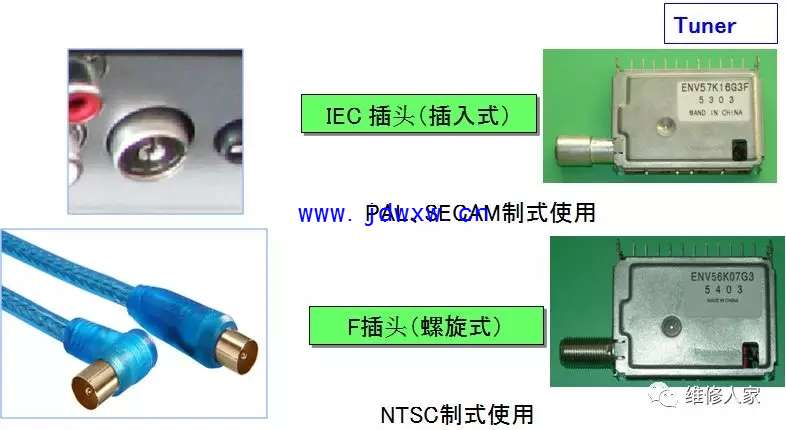

又称RF射频信号输入（射频信号是一种经过调制的，拥有一定发射频率的电波。），这个接口是在电视机上最早出现的接口。TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程再输出成像。由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

TV支持的信号，（数字电视，模拟电视，数字+模拟电视）

13、AV接口(CVBS)

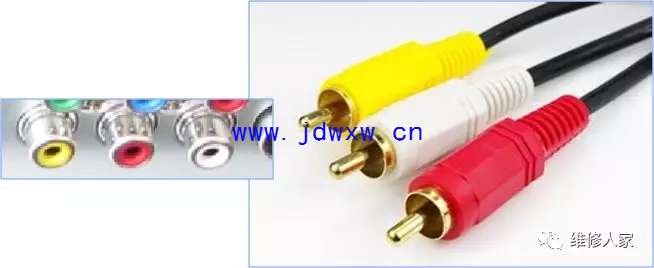

AV接口可以算是TV的改进型接口。分为了3条线，分别为：音频（红色与白色线）,视频（黄色）。

由于AV输出仍然是将亮度（Y）与色度（C）混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

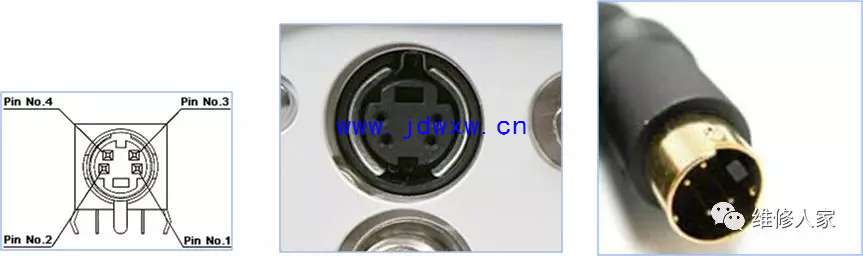

14、S端子(S-Video)
