平板液晶电视的基本组成及常见端口介绍

S端子可以说是AV端子的改革，在信号传输方面将色度与亮度分离进行信号传输。

与AV 接口相比，S端子不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。 但S-Video仍要将两路色差信号混合为一路信号进行成像，仍然存在着画质损失的情况。虽然S端子不是最好的，不过一般情况下AV信号为640线，S端子可达到1024线，但是这需要由片源来决定。一般来说这种接口在DVD、PS2等视频和游戏设备上广泛使用。

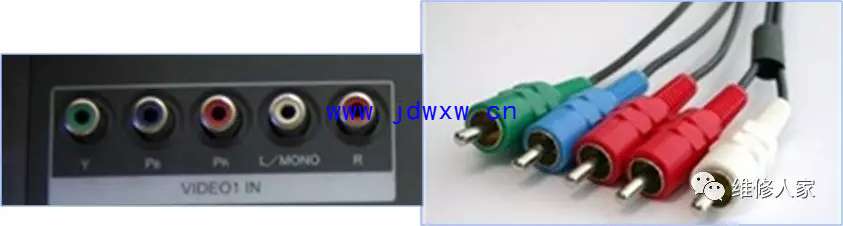

15、YPBPR (YCBCR) 色差分量接口

简单的说，相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来传输的。

我们知道红、绿、蓝是色彩显示原理中的三种原色，称为三基色。通过将这3种色彩直接提取出来的画面将更加的清晰、色彩更加逼真。色差连接还需要独立的2条音频线：红线和白线，分别是左右声道。画质方面要强过S端子。

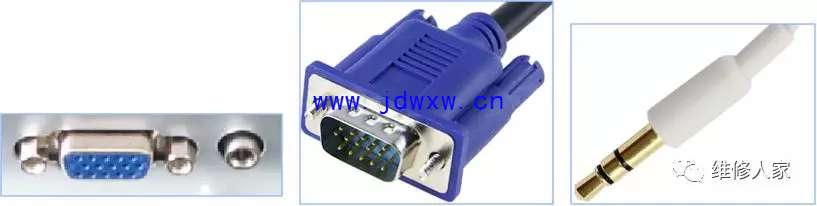

16、VGA接口  (D-Sub)

VGA接口是源于电脑的输入接口，由于CRT显示器无法直接接受数字信号的输入，所以显卡只能采取将模拟信号输入显示器的方式来获得画面。而VGA就是将模拟信号传输到显示器的接口。

VGA接口上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。

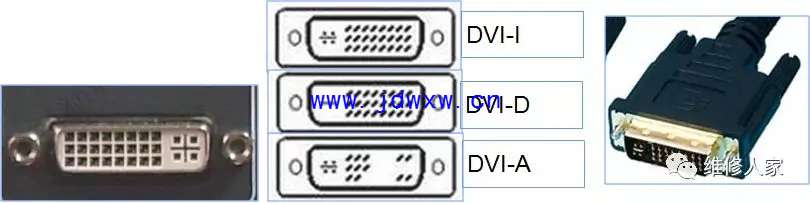

17、DVI接口

DVI接口与VGA不同的是，DVI是以全数字传输的接口，所以在画质上保证了完全无压缩的传输。但并不代表其只是在电脑中的接口，实际上，无论VGA与DVI在其他领域应用的都非常广泛，比如数字化的电视等等。DVI不能传输音频信号。

DVI接口有3种类型：DVI－Analog（DVI-A）接口，DVI-Digital（DVI-D）接口，DVI-Integrated（DVI-I）接口。

DVI-A实际上就是采用DVI接口形状的VGA接口，和VGA本质是一样的

DVI-D是纯数字编码的接口，VGA的模拟信号不能被反编码成数字信号，所以无法进行转换

DVI-I是DVI-D和DVI-A的结合体，既可以传输数字信号，也可以传输模拟信号

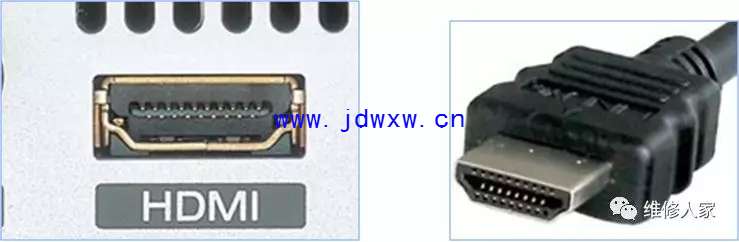

18、HDMI接口

HDMI接口同DVI一样是采用全数字化信号的传输，但是不同的是，HDMI接口不但可以提供全数字的视频信号，而且还可以同时传输音频。就好像又回到了有线的射频接口一样，只是不一样的是，采用全数字化的信号传输不会像射频那样出现视频与音频干扰导致画质不佳的情况。

这种接口由于可以同时传输音频与视频，而且是采用全数字信号，所以在家用数字电视上应用非常广。HDMI目前分为6个版本：1.0，1.1，1.2，1.3，1.4，2.0，目前市面上以1.1，1.2，1.3为主，其中1.4支持3D，支持4K，其中2.0支持未来的8K电视。

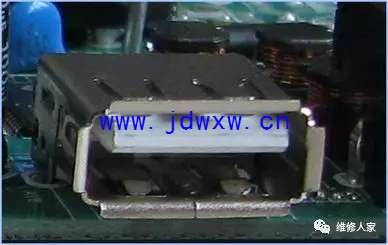

19、USB接口

电视在USB接口连接存储设备后能实现的功能却不太相同。  有些支持播放图片，有的可以播放音乐文件和一些特定格式的视频。有的可以在DTV下刻录电视节目。

当前的电视在USB能力上还都是比较出色的，H.264编码和RM/RMVB格式的高清视频一般都能流畅播放，

电视的USB接口的参数：

1）.支持USB存储设备的类型： FAT32, FAT16, NTFS

2）.支持USB存储设备的最大容量

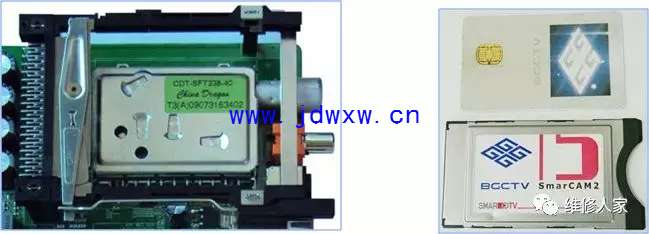

20、CI接口 （Common Interface）

在机器接收DTV节目时，用于对加密的节目进行解密与解扰，保证DTV节目合法正常的收看。

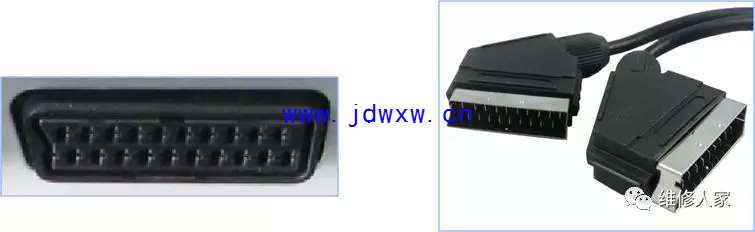

21、SCART接口

SCART接口是一种欧洲专用的音视频接口，具有输入和输出功能，支持三种视频信号格式，即CVBS(复合全电视信号)，YC(分量视频信号)和RGB。
