创维 37 液晶电源 PFC 电路工作原理

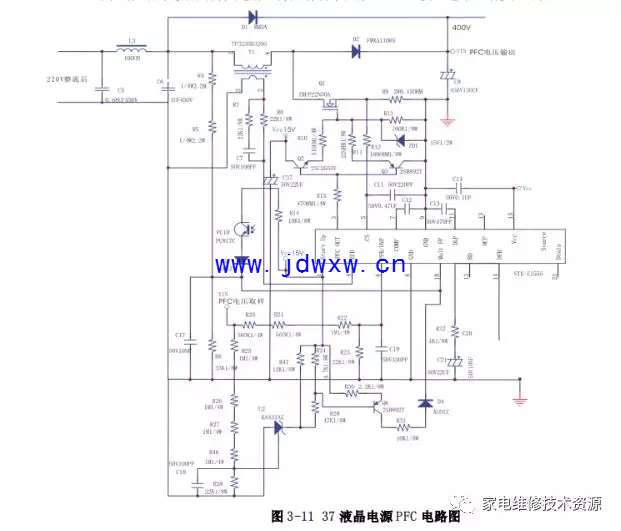

创维的大屏幕液晶的开关电源，都加有功率因素（PCF）校正电路，请参见下图 3-11

    原理说明：交流 220V 经桥式整洁电路整流后，经 L3 滤波、抑制干扰后，送到储能电感T1，由 MOS 管 Q1 进行暂波，并由 D2 进行整流，C8 进行滤波，得到一个 400V（B+PFC）的直流电源。此部分相当于一个开关电源，它将交流 220V 整流后没有滤波的电源送到此电路，由此电路将它升压成 400V 向主开关电源供电。

    当 U1 的第 1 脚有 15V 供电时，此芯片方能正常工作，此电源来自于副电源，由待机控制管 Q5 来进行控制。

    U1（STR-E1555）的 3 脚输出 PFC 校正的开关信号。由 Q2、Q3 射随放大后，去推动 Q1的控制栅极。使 Q1 工作在开关状态。

    B+PFC（400V 的稳压过程）：因本电源的工作范围宽，市电 110V-240V 此电源都能工作正常，也就表示当输入市电的电压不管是最低交流 110V，还是最高交流 240V，此 B+PFC 的400V 电压将维持不变。它的稳压过程如下：

    当 B+PFC 的 400V 电压下降时，由 R20、R21、R22、R23 上分到的电压也将下降，（正常为 4V）此电压送到 U1 的第 6 脚。在 U1 内部进行比较，它输入 U1 的 6 脚电压下降时，内部稳压电路起控，使 U1 的第 3 脚输出的占空比的宽度加宽。使 Q1 的导通时间延长，T1 储能增加，从而输出的电压上长。以达到稳压的目的。当 B+PFC 的 400V 电压上升，与此工作过程相反。

    PFC 过压保护：当 B+PFC 输出的 400V 电压超出本机限定值时，由 R25、R26、R27、R46、R28 组成的分压电路，在 R28 上的电压也将上升，当此电压上升超过 2.5V 时，电压比较器U2 将输出低电平，导致 Q6 导通，导致 U1 的第 10 脚为高电平，当 10 脚为高电平时，U1 将进入保护状态，无肪宽调制信号输出，导致本电源无输出。故当本电源不工作时，U1 的第10 脚也是一个关键测试点。

副电源工作原理：

    本电源的副电源由 T2、STR-A6159M、D15、U6 等组成一个简单的反激电路，此电路将市电经整流后的电压转换成一个稳定的+5V 电压输出，此+5V 输出电压为 CN8 的第一脚，此电压只要将交流电源接上就应有输出，它主要给主板中的 CPU 提供一个工作电压，使它维持在工作状态，以便接受遥控开关机信号。

    此电源的启动脚由 STR-A6159M 第 5 脚来启动，当通电后，市电整流后的电源通过 D10整流，C22 滤波，再通过三个 36V 稳压管，ZD6、ZD7、ZD8 加到 STR-A6159M 的第 5 脚，此芯片得到此电压，内部开始起振。

STR-A6159M 引脚功能：

1 脚：内部 MOS 管的源极；

2 脚：STR-A6159M 的供电脚；

3 脚：接地脚；

4 脚：误差信号输入；

5 脚：启动脚；

6 脚：空；

7 脚、8 脚：内部 MOS 管的漏极。

    控制方式：本电源为高电平控制方式，即高电平时输出+24V 与+12V，低电平时不输出电压，在开机时，从主板过来的高电平控制信号，通过 CN8 的 3 脚，加到 Q10 的基极，使Q10 导通，Q10 去控制光藕 PC4 的内部发光管发光，使 PC4 内部的光敏三极管导通，由 PC4去控制 Q5 导通，由副电源输出的 15V 供电，通过 Q5 的发射极输出，加到主电源芯片 U1 的第 1 脚，此时主芯片工作，输出本机的+12V 与+24V，使主电源完全启动。待机时，以上过程相反，它主要是控制 U1 的供电，在待机时，关断 U1 的代电即可关掉本机的主电源。

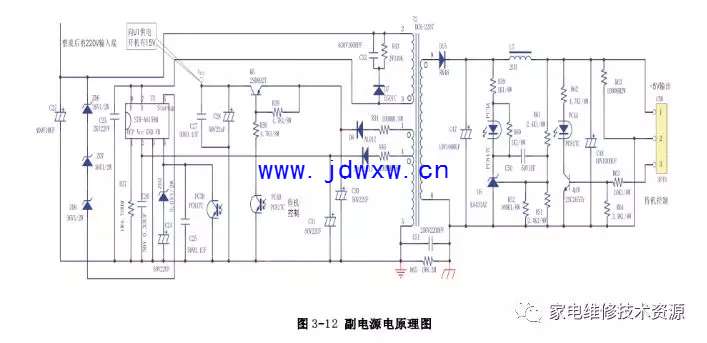

副电源电路原理图见图 3-12；

主开关电源工作原理：

    本机的主开关电源，由主电源芯片 U1（STR-E1555）、T3 以及其它的外围电路组成，STR-E1555 内部有 PFC 功能，以它组成的开关电源外围元件少，性价比高。

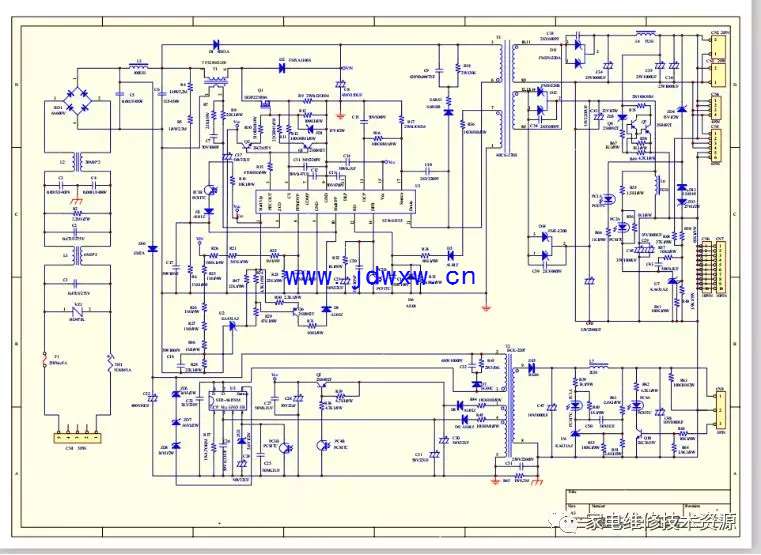

此部分电路参见主电路图：

    工作原理：由 PFC 电路输出的+400V 电源，通过开关变压器 T3 的 3 脚-6 脚，加到 U1的 21 脚，此脚是 STR-E1555 内部 MOS 管的漏极，由内部 MOS 进行开关控制，从它的源极（U1的 17 脚）输出，通过 R17 到地。R17 在这里的作用主要有两个，第一是限流的作用，第二是电流取样的作用。当此电阻上的压降超过 0.7V 时,此 0.7V 的电压由 R16 送到 U1 的 13 脚，此时 U1 内部将进行保护，U1 停振，从而起到过流保护的目的。

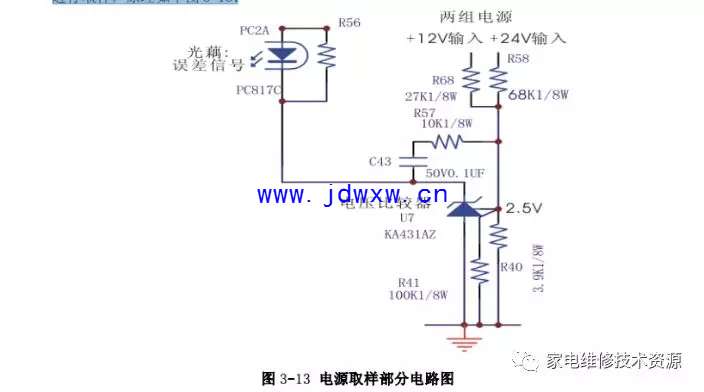

    稳压原理：此电源的输出有两组，一组是+12V，另一组是+24V，在稳压的过程中，先要进行取样，原理如下图 3-13：

    由上图 3-13 所示，+24V 通过 R58、+12V 通过 R68，与 R40、R41 组成的分压电路，此电压的基准值是 2.5V。当此电压降低或升高，则表示+12V 与+24V 也会同样变化。由电压比较器 U7 去控制光藕 PC2A 内部的发光管，由 PC2B 的光敏三极管导通或关断，去控制 U1 内部的MOS 管导通的时间的长短，从而达到稳压的目的。

    过压保护原理：此电源的过压检测电路分另在+12V 与+24V 上都设有检测电路。24V 的检测是通过 ZD3 与 D13，+12V 则是通过 ZD4 来完成检测。也就是当+24V 电压上升超过 27V，+12V 电压超过 15V 时，光藕 PC1A 内部的发光管会亮，此时去控制 PC1B 的风敏三极管导通，从而使 U1 的第 10 脚为高电平，U1 检测到此高电平时，即保护停振，达到保护的目的。

    其它保护电路：当+24V 高于+12V 时超过去 12V 以上时，由 Q7、Q8、ZD5 组成的自锁电路将会起控，Q7、Q8 将导通，只要不关电，此管将一直维持导通，由 Q7 的集电极输出高电平去控制光藕 PC1A 内部发光管发光（原电路图此部分未画出），此时去控制 PC1B 的风敏三极管导通，从而使 U1 的第 10 脚为高电平，U1 检测到此高电平时，即保护停振，达到保护的目的。

电源部分的维修

    此电源部分的维修并不复杂，只要了解它的工作原理，其维修方法与 CRT 彩电相同，本文列举一些常见故障的维修方法供大家在维修时参参考。

如在检修不开机的故障时，先要查一下副电源的+5V 有没有输出。如+5V 没有输出，则先检修副电源部分。检修主要考虑以下几个方面：

1、检查整流后 C22 的电压是否大于 120V（DC）；

2、检查电源板输出端有无短路。

3、C25.D15 是否损坏短路；

4、检查 KA431 反馈电路是否正常；

5、 检查待机电源的 IC 以及外围元气件有无损坏，电源板有无连焊、飞脚等杂物；

6、 查副电源芯片有无损坏等；

7、检查 R37 的阻值是否正常；

8、ZD2 是否正常；

9、检查电源板输出端有无短路；

10、检查 C32.R43.D7 是否正常。

    一般副电源损坏由以上几部分造成的，如副电源正常，还不开机，则要查主电源部分是否正常，可按以下流程进行检修：

1、给 CN8 的第 3 脚一个开机电平，可接高电平（大于 2.5V 即可），如没有此电平，则故障应该在主板上，而不在电源板上。假如有此高电平，还无输出+12V 与+24V。则查主电源部分；

2、查 U1 的代电，先检查 Q5 的 C 极电压是否 15V，如无，则查相关供电电路；

3、否则检查 ON/OFF 电路是否正常工作，如 Q10、Q5、PC4 等是否正常；

4、倘若电压 U1 的供电达到 15V，则测 C8 的正电源端看电压是否超过 400V；

5、如超过 400V 请检查 R20.R21.R22，C19，C23 是否正常，如这几个分压电阻是否有变值现象等，只要 R20、R21、R22、R23 这几个电阻有变值，都会引起此 B+PFC 电压 400V 不正常；

7、 未超过 400V 请检查输出电压 24V.12V 电压是否有过压现象。

8、检查电源的 IC 以及外围元气件有无损坏，电源板有无连焊、飞脚等杂物；

9、检查 D14.D12.D11 有无短路；

10、检查 24V.12V 输出有无短路；

11、PC2 有无短路；

12、可将主电源带负载，假如发现带负载电压迅速下降，而负载又没有过流现象，则要查：检查 R17 是否正常，只要此电阻变大一点，都会引起带不起负载；检查 R18.C9.SARA1是否正常等。

    最后，维修好的电源板要进行老化一段时间，才能交用户使用，以避免个别元件不良，引起再次的损坏。
