L40E77型液晶彩电，不能二次开机(按"开机"键后，红色指示灯变为绿色，随即又变为 ...

一台L40E77型液晶彩电，不能二次开机(按"开机"键后，红色指示灯变为绿色，随即又变为红色)。

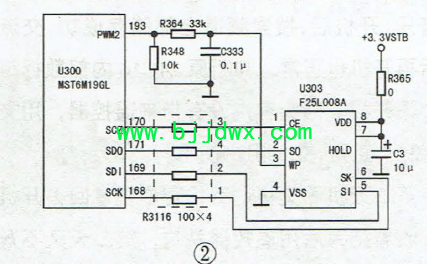

分析检修:由故障现象台手.主去CPU的工作条件已基本满足，开关电源也三主主二作，故障可能是保护电路动作或主芯片U300主运行开机程序时受阻。本着先易后难的原则，先栓查U300的98、109、173、209、242等脚的+1.26V内核供电，正常。二次开机后，迅速用示波器测量FLASH存储器U303(F25L008A)①、②、⑤、⑥脚的波形，发现U303②脚没有数据波形。U303②脚通过R3116与U300的171脚连接，怀疑U303②脚到U300的171脚之间的线路开路。经查，排阻R3116的④脚虚焊。补焊后试机，故障消失。相关电路如图2所示。
