L40M9型液晶彩电，二次开机后屏幕问亮一下，随后黑屏，红色待机指示灯重新点亮

一台L40M9型液晶彩电，二次开机后屏幕问亮一下，随后黑屏，红色待机指示灯重新点亮。

分析检修:从故障现象分析，故障原因可能是机器在进入正常开机状态时，遇到阻碍而重新回到待机状态。黑屏时，观察背光灯未亮。查U300背光启动控制端204脚为高电平(正常应为低电平)，说明CPU未发出背光"开"指令;亮度控制端178脚也是高电平(正常应为低电平)，上屏电压控制端206脚为低电平(正常应为高电平)，开/待机端205脚为高电平(开机应为低电平)，这说明CPU处于待机状态。为了确定故障范围，将插座P308的11、12脚与14脚短接(模拟U300发出主电源工作指令)后上电，测得P803⑤、⑥脚+12V电压正常，但DDR存储器U304的+2.6V_DMC与+2.6V_DMQ供电均为0V。

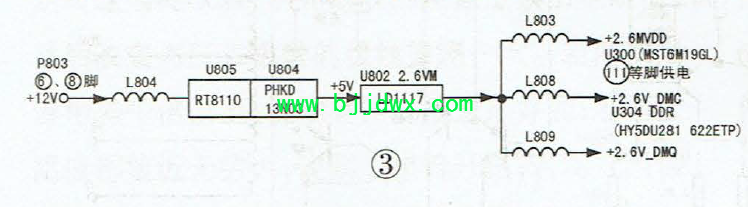

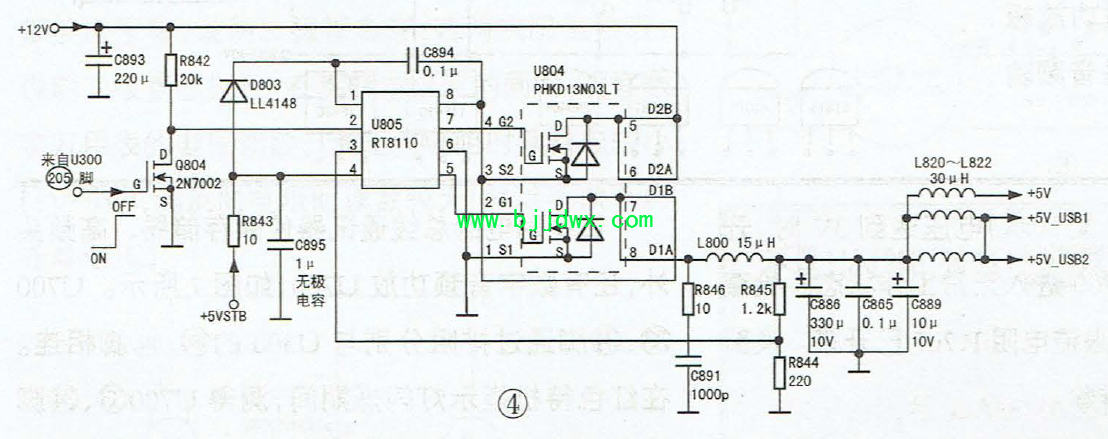

+2.6V_DMC与+2.6V_DMQ电压来自U802(LD1117)，如图3所示。+12V电压先经U804、U805变为+5V，然后再经U802进一步变换得到2.6V电压，分别经电感L808、L809输出。测U802输入端+5V电乓为OV，据此判断故障部位应在+12V变+5V电路中，如图4所示。当U300的205脚发出开机信号后，Q804因G极为低电平而截止，U805②脚(使能端，高电平启动)为高电平，U805⑤、⑦脚输出开关脉冲，L820-L822输出+5V电压。检查上述电路，发现Q804的D极负载电阻R842开路，U805②脚始终为低电平，故U805无输出。更换R842后试机，故障消失。
