L32E77B型液晶彩电，不能二次开机(按"开机"键后红色指示灯不能变为绿色)

一台L32E77B型液晶彩电，不能二次开机(按"开机"键后红色指示灯不能变为绿色)。

分析检修:经查，主板上插座P803⑤、⑥脚无+12V电压，但11、12脚5VSTB待机电压正常。按遥控"开机"键后再测，P803⑤、⑥脚仍无+12V电压。测主芯片U300(MST6M19GL)开/待机端205脚未输出开机低电平，怀疑主芯片内部CPU的三个工作条件(电源、复位、时钟)不满足。

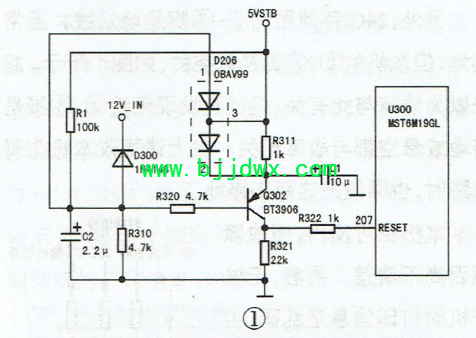

测U300②、18、37、245脚的AVDD_33(+3.3V)电压正常，46、47脚的时钟振荡波形也正常，但复位端207脚始终未出现高电平。该机复位电路如图1所示，接通电源后+5VSTB电压一路加至Q302的e极，另一路给电容Cl充电，同时通过Rl给C2充电。因此时Q302的e-b结正偏，故Q302导通，C极高电平经R322加至U300的207脚。约30ms后，C2正极电压使Q302的e-b结反偏，Q302截止，U300的207脚为低电平，复位结束。检查复位电路，发现电阻R322开路，换新后试机，故障排除。
