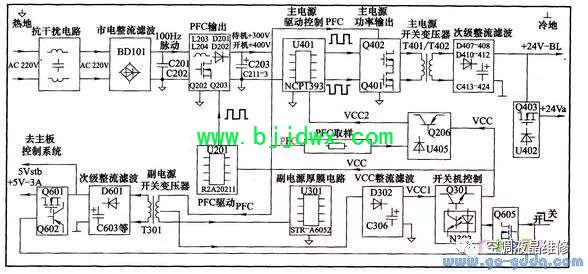

长虹HS250S-3SF01电源板电路组成方框图如下图所示。

 该电源板由三部分组成：一是以集成电路R2A20112（U201）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋400V为主、副开关电源供电；二是以集成电路STR A6052M（U301）为核心组成的副开关电源，产生5Vstb、＋5V-3A和VCC电压，5Vstb为主板控制系统供电，＋5V-3A为主板小信号处理电路供电，VCC电压经开关机电路控制后为PFC和主电源驱动电路供电；三是以集成电路NCP1393U401）为核心组成的主开关电源，产生＋24V-BL、＋24Va电压，为主板和背光灯板供电。

长虹液晶彩电HS250S-3SF01电源板之抗干扰和市电整流滤波电路

　此电源板的抗干扰和市电整流滤波电路如下图左侧所示，AC220V市电电压经熔断器F101输入到由CX101、FL101、CX102、FL102、CX103、CY101---CY104组成的两级滤波电路，利用它滤除市电中的高频干扰脉冲，并防止电视机内部产生的脉冲污染市电电网。AC220V市电滤除高频干扰信号后，送到市电整流滤波电路。
　　
　　长虹HS250S-3SF01电源板PFC电路RV101为压敏电阻，市电电压过高时击穿，烧断保险丝F101，切断电源板供电，确保电源板安全；RT101为限流电阻，限制开机瞬间的冲击电流。
　　
　　BD101、C201、L201、C202组成市电整流滤波电路，滤除高频干扰信号后的AC220V市电，经BD101全桥整流、C201、L201、C202滤波后，由于C201、C202容量较小，输出约300V的100Hz脉动电压，该电压送往PFC电路。

长虹液晶彩电HS250S-3SF01电源板之PFC电路

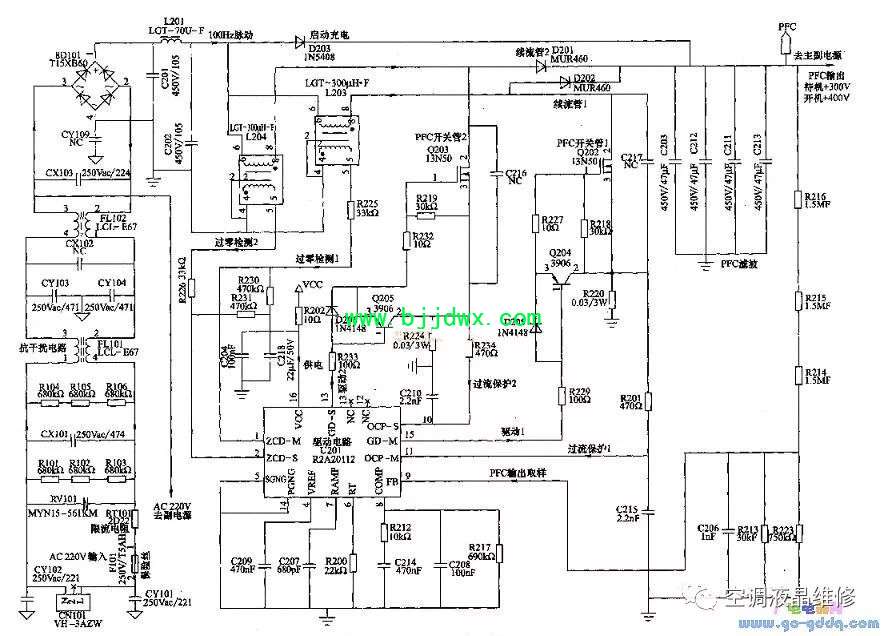

　长虹HS250S-3SF01电源板中的有源功率因数校正电路如下图所示，由驱动电路R2A20112（U201）和大功率MOSFET开关管Q202、Q203、储能电感L203、L204为核心组成。二次开机后启动工作，将供电电压和电流校正为同相位，并将供电电压提升到400V，产生PFC电压，为主开关电源供电。同时将副电源供电由待机状态300V提升到400V。

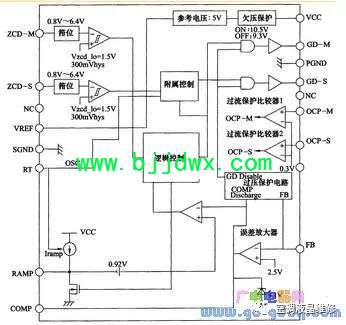

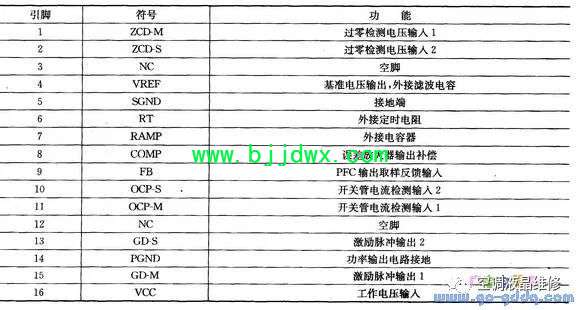

 　①R2A20112简介R2A20112是一个有源功率因数校正控制器，交叉操作函数控制主、副两个PFC输出电路，并且主PFC电路和副PFC电路驱动脉冲有180度的相移。R2A20112工作于临界导电模式（CRM），控制功率MOSFET开关控制开启时间常数，提高电感峰值电流的输入电压波形。优点是不需要输入线电压，减少功率损耗。内部电路方框图如下图所示，内含参考电压发生器、籍位电路、误差放大器、零电流检测电路、逻辑管理、两路通道放大电路、G极驱动电路等。R2A20112引脚功能见下表。

　　②启动工作过程市电整流滤波后输出约300V的100 Hz脉动电压，该电压送往PFC电路。一路经D203向PFC滤波电容C203、C211-C213充电，形成＋300V电压，待机状态为副电源供电；另一路经储能电感L203、L204加到开关管Q202、Q203的D极。
　　
　　用遥控器或本机键开机后，开关机控制电路输出VCC电压，加到U201的16脚时，其内电路启动工作，并由15、13脚输出相位相差180度的PWM脉冲，通过外部电路加到Q202、%Q203的G极，使Q202、Q203工作于开关状态。300V脉动电压通过L203、L204的6-8一次绕组、开关管Q202、Q203的D-S极，再经R220、R224到地构成回路。在Q202、Q203导通期间，L203、L204储能，并在6-8绕组中产生感应电动势，其极性为左正右负，同时续流管D201、D202截止。
　　
　　当Q202、Q203截止时，L203、L204的6-8绕组中产生的电动势极性反转，并与全桥整流输出的300V脉动电压叠加，经D201、D202整流、C203、C211～213滤波，形成＋400V的提升电压PFC，为主、副开关电源电路供电。待Q202、Q203再次导通时，D201、D202又截止，此时由C203、C211～213为负载继续供电。
　　
　　③过零检测电路L203、L204储能电感上的4-5绕组是U201的过零检测取样绕组，过零取样信号加到U201的1、2脚内部两个PFC驱动电路的ZCD输入端，控制开关管Q202、Q203工作在临界（断续导通）模式状态，从而减少开关电路的开关损耗，提高了电路的可靠性。
　　
　　Q204、Q205为Q202、Q203的G极泄放电路，当U201的15、13脚输出正脉冲时，Q204、Q205截止；当U201的15、13脚输出负脉冲时，Q204、Q205导通，将Q202、Q203的G极电荷泄放掉，加速Q202、Q203快速截止，减小其损耗和保证其安全。
　　
　　④稳压控制电路当PFC电路输出的PFC电压升高时，通过R216、R215、R214与R213//R223分压的取样电压也升高，通过U201的9脚使内部误差放大器动作，对15、13脚输出的PWM脉冲进行调整，使加到Q202、Q203的G极的脉冲占空比下降，从而使Q202、Q203的导通时间缩短，PFC电路输出PFC电压下降，起到稳压控制作用。当PFC电路输出的PFC电压下降时，上述过程相反，也起到稳压控制作用。
　　
　　⑤过流保护电路U201的11、10脚为主、副PFC输出电路过流保护输入端。当Q202、Q203会严重过电流时，在其S极电流在R220、R224两端形成的电压降升高，通过R201、R234使U201的11、10脚电压也升高，从而使IC内部的过电流保护功能动作，切断15、13脚输出信号，形成过电流保护。当R220、R224阻值增大时会引起过电流保护功能误动作，使PFC电压下降为300V。

长虹液晶彩电HS250S-3SF01电源板之副电源电路

　长虹HS250S-3SF01电源板中的副电源如下图所示。副电源：由厚膜电路STR-A6052M（U301）、变压器T301、稳压控制电路U601、光电耦合器N301为核心组成。一是输出＋5Vstb，为整机控制系统电路供电，遥控开机后副电源输出＋5V-3A电压，为主板小信号电路供电；二是输出VCC电压，经待机电路控制后输出为PFC和主电源驱动电路供电。

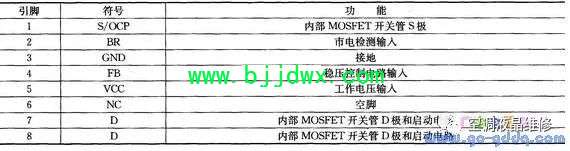

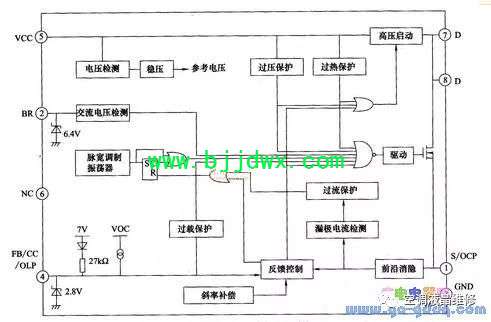

 　①STR-A6052M简介STR-A6052M是STR-A600。系列小型开关电源厚膜电路之一，其内部电路方框图如下图所示，内含稳压器、交流电压检测器、振荡器、脉宽调制器、MOSFET开关管。工作频率67kHz，内部MOSFET开关管耐压650V，输出功率16W，最大20W。引脚功能见下表。

　　②启动供电过程通电后，市电整流后的100Hz脉动电压，经D203向PFC滤波电容C203、C211～213充电，形成约＋300V直流电压，为副电源供电，通过T301的一次绕组加到U301的7、8脚内部MOSFET开关管的D极，同时经内部启动电路向5脚外部C306充电，产生启动电压。5脚电压达到启动条件后，U301内部振荡电路启动工作，推动内部MOSFET开关管工作于开关状态，其脉冲电流在T301中产生为感应电压，T301的热地端辅助1-2绕组感应电压由D302整流、C306滤波形成VCCl电压，一是为U301的5脚供电，使U301进入准工作状态；二是送到VCC开关机控制电路，控制后为PFC和主电源驱动电路提供VCC电压。
　　
　　③整流滤波输出电路D601是一种双整流二极管，具有较大的整流输出电流，它与C603、C604、L601、C606等组成＋5V整流滤波输出电路，T301的二次绕组中的感应电动势，经整流滤波后，产生5Vstb电压，为主板控制系统和电源板开关机电路供电。
　　
　　④尖峰吸收电路U201的7、8脚内部MOSFET开关管的D极，外接D303、R610、C307为尖峰脉冲吸收电路，防止MOSFET管在关断时，T301产生的自感脉冲将U201内部的MOSFET开关管击穿。
　　
　　⑤稳压控制电路稳压控制电路由误差放大器TL301（U601）、光电耦合器PC817（N301）为核心组成，对副电源厚膜电路U301的4脚内部振荡电路进行控制。当副电源输出SVstb因某种原因上升时，U601和N301的导通电流会增大，将U301的4脚电压下拉，U301内部的电源开关管导通时间缩短，5Vstb输出电压下降到正常值。当5Vstb输出电压下降时，上述过程相反，起到自动稳压的作用。
　　
　　⑥过流保护电路U301的1脚内接开关管的S脚和过流检测电路，外接R308过流保护电阻。R308两端的电压降反映了开关管电流的大小，当U301内部开关管电流过大，R308两端的电压降随之增大， U301的1脚电压升高，当1脚电压超过保护设定值时，1脚内部保护电路启动，副电源停止工作。
　　
　　⑦市电欠压保护电路U301的2脚为交流电压检测输入端。AC220V电压经R301～R303与R307分压取样后，加到U301的2脚，当市电电压正常时，U301正常启动工作；当市电电压过低时，U301停止工作。
　　
　　⑧开关机控制电路开关机电路如图5下侧所示，由Q605、光耦N302（PC817）Q301为核心构成，采用控制PFC功率因数校正电路U201和主开关电源驱动电路U401的VCC供电的方式。
　　
　　开机时，POWER ON/OFF控制信号为高电平时，Q605导通，N302导通，Q301导通，副电源产生的VCCi电压经过Q301输出VCC电压，为PFC驱动电路U201供电；VCC电压再经Q206、U405控制后，为主电源驱动电路U401供电，整机进入工作状态。
　　
　　遥控关机时，POWER ON/OFF控制信号为低电平时，Q605截止，N302截止，Q301截止，切断VCC供电，PFC电路和主电源停止工作，整机进入等待状态。

长虹液晶彩电HS250S-3SF01电源板三无指示灯不亮检修方法

　①保险丝烧断发生开机三无，待机指示灯不亮故障，先查保险丝是否烧断，假如保险丝烧断，说明电源板存在严重短路故障，先查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC校正电路、主电源和副电源开关管是否击穿。
　　
　　②保险丝未断假如测量保险丝未断，故障在副电源电路，测量PFC电路待机时输出的＋300V是否正常，无＋300V电压，查市电输入电路和整流滤波电开路故障；有＋300V电压输出，测量副电源U301的2脚电压是否正常，假如过低或无电压，查2脚外部的市电取样电路R301-R303是否开路；查U301的5脚有无VCC电压，无VCC供电，查5脚外部的R309//R314、D302、C306、ZD303、C305等。假如副电源U301内部开关管击穿，注意检查T301初级并联的尖峰脉冲吸收电路元件是否开路。最后检查U301外围元器件是否正常，必要时再更换U301（STRA6052M）。

长虹液晶彩电HS250S-3SF01电源板三无指示灯亮检修方法

　①查PFC和开关机电路发生开机三无，待机指示灯亮故障，多为主电源故障。二次开机后，测量POWERON/OFF是否为高电平，假如为高电平，首先测量PFC提供的＋400V供电和测量U401的1脚VCC供电，假如400V供电仅为300V，则是PFC电路未工作，首先检修PFC电路；假如无VCC供电，查开关机控制电路Q605、N302、Q301组成的VCC控制电路、Q206、U405组成的PFC输出电压检测和VCC2控制电路。常见为PFC取样电路R401～403阻值大。
　　
　　②查主电源电路上述供电正常，测量U401的5、7脚有无激励脉冲输出，无激励脉冲输出，查U401及其外部电路，有激励脉冲查5、7脚外接的半桥式输出推挽电路Q401、Q402和T401、T402次级整流滤波电路。必要时更换U401芯片。
