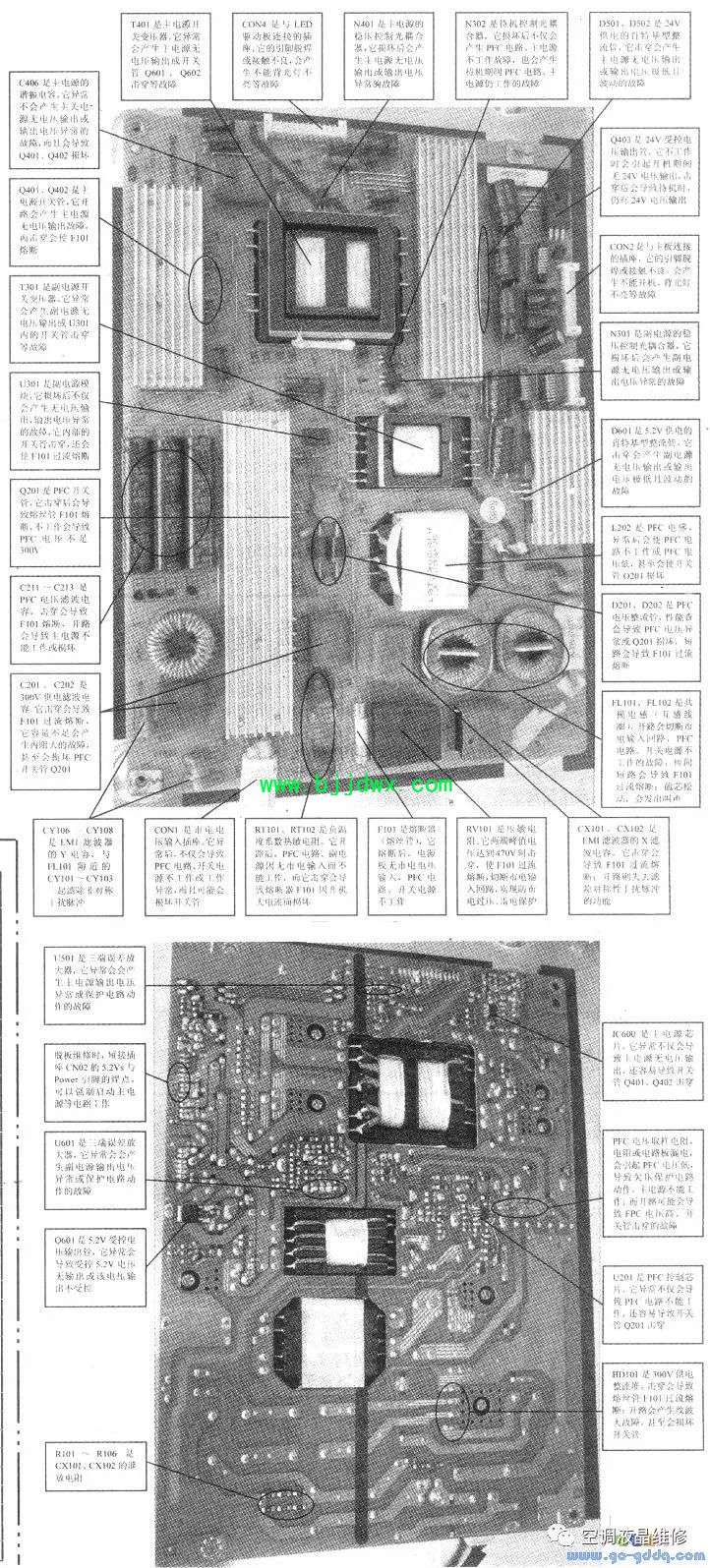

长虹液晶彩电R-HS180S-35F01电源板简介

　长虹R-HS180S-35F01型电源反应用在长虹LED46880i等型号液晶彩电内。它由PFC电路、副电源、主电源和待机控制电路构成。其中，PFC电路用于功率因数校正，其输出的约400V电压为主电源供电；主电溺输出两瞎24V电压，其中24Vh为LED背光灯供电（驱动）板供电；副电源输出两路52V电压，其中，52VS为主板上的微处理器电略供电。待机控制电路不仅控制主电源、PFC电路的驱动芯片的供电有无，实现铷堤否工作的控制，而且控制52V、24V电压24Ve能否为主板的负责供电。

长虹液晶彩电R-HS180S-35F01电源板强制开机方法

　该机的副电源在输入市电电压后就会工作，但PFC电路、主电源电路则不能工作。强制开机的方法比较简单。方法如下：假如仅需要验证待机，开机电路是否正常时，仅需用一段焊锡或导线将插座CON2的开，待机控制Porwr脚与5.2V脚的焊点连在一起即可。

长虹液晶彩电R-HS180S-35F01电源板PFC电路关键点测试数据

　　(1)300V供电输出电压

    C202两端待机电压为321V，开机时电压为309V。
　　
　　(2)PFC电路输出电压

    C211两端待机电压为320V，开机时电压为394V。
　　
　　(3)PFC芯片

    PFC控制芯片为NCP1607B(U201)，它的引脚功能与维修参考数据如下表所示。电压数据由DT9205L型万用表直流电压挡测得，阻值数据由该表的20k电阻挡测得。有“*”标记的数值有充、放电现象。其他表与此表相同。

长虹液晶彩电R-HS180S-35F01电源板副电源电路关键点测试数据

(1)副电源输出电压，C612两端空载电压为5.18V。
　　
　　(2)副电源模块

    副电源模块为STR-A6062H(U301)，它的引脚功能维修参考数据如下表所示。

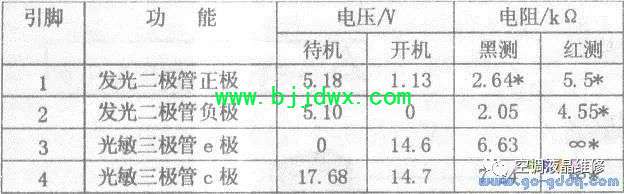

　　(3)稳压控制电路的光耦合器N301(2561)的引脚功能与维修参考数据如下表所示。

长虹液晶彩电R-HS180S-35F01电源板主电源电路关键点测试数据

因长虹液晶彩电R-HS180S-35F01电源板主电源在待机期间不工作，所以该电路的关键点电压仅测量了开机状态下的电压。
　　
　　(1)主电源输出电压，C502两端电压为23.6V。
　　
　　(2)主电源芯片

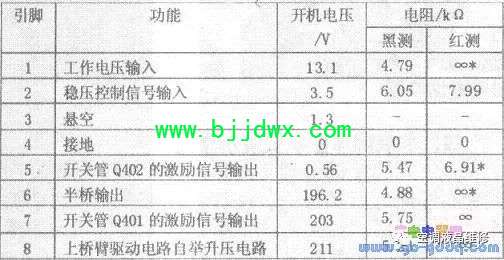

    主电源芯片为1593B(U401)，它的引脚功能与维修参考数据如下表所示。

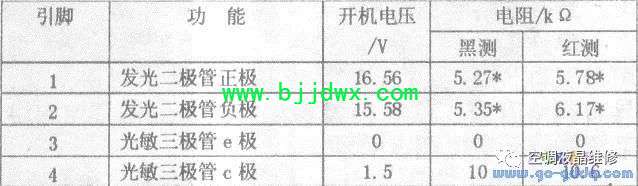

 　(3)稳压控制电路的光耦合器N401( 2561)的引脚功能、维修参考数据如下表所示。

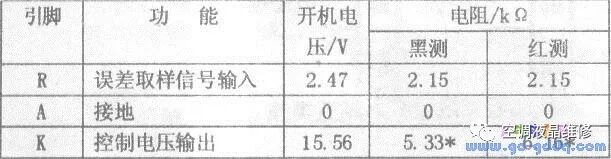

　　(4)稳压控制电路的精密型误差放大器A2431(U501)的引脚功能与维修参考数据如下表所示。

长虹液晶彩电R-HS180S-35F01电源板待机控制电路关键点测试数据

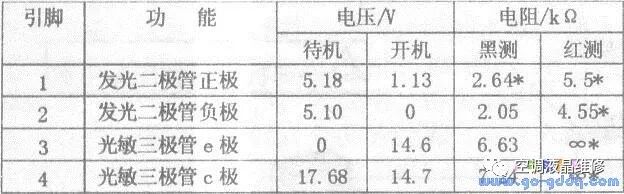

　(1)待机控制电路的光耦合器N302(2561)的引脚功能和维修参考数据如下表所示。

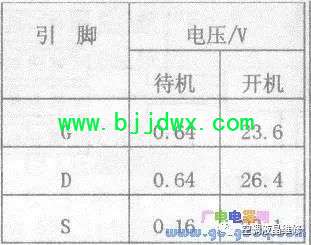

　　(2)受控24V供电供电管Q403采用N沟道型场效应管20N06．导通后电压从S极输出，它的引脚名称和维修数据如下表所示。

　　
　　(3)5.2V受控供电管Q601采用的是N沟道型场效应管TK40P03M，导通后电压从S极输出，它的引脚名称和维修数据如下表所示。

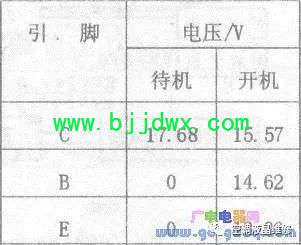

　　(4)PFC、主电源芯片受控供电管Q301采用的是NPN型三极管KSP222．导通后电压从e极输出，它的引脚维修数据如下表所示。

长虹液晶彩电R-HS180S-35F01电源板熔断器F101熔断的检修技巧

F101熔断，说明市电滤波器、300V供电电路、PFC电路、开关电源有元件击穿。对于该故障，可采用万用表的二极管，通断测量挡、电容挡在路进行测量。
　　
　　测压敏电阻RV101时，若蜂鸣器鸣叫或数值较小，说明RV101或并联的CX101、CX102击穿：若显示溢出值1，则说明该电路基本正常。
　　
　　测滤波电容C201时，若蜂鸣器鸣叫或数值较小，故障原因：一是C201或C202击穿，二是PFC开关管Q201击穿，三是副电源U301内的开关管击穿，四是主电源的开关管Q401、Q402击穿。此时，测Q201的3个极都会呜叫，则说明是Q201击穿；测Q401、Q402的3个极都会呜叫，说明Q401、Q402击穿；测电源模块U301的⑦、③脚时呜叫，说明它内部的开关管击穿。否则，是C201或C202击穿。若通断挡测量时显示溢出值1，改用200μF电容挡在路检测C201(1F)时，若容量为2μF左右，说明容量正常；若数值偏离过大，则说明C201、C202异常。因C202(1μF)与C201并联，所以容量不足是C201或C202异常，至于是哪个容量不足，需要脱开引脚后测量来确认。
　　
　　测滤波电容C211时，若蜂鸣器呜叫或数值较小，说明C211、C212、C213(容量都为47μF)击穿；若显示溢出值1，改用200μF电容挡在路检测它的容量为130μF左右，若数值偏离过大，则说明C211或C212、C213异常。
　　
　　测整流堆BD101每个二极管的导通压降时，若显示的数值为0.53V左右，说明BD101正常；若蜂鸣器鸣叫，说明被测的二极管击穿。

长虹液晶彩电R-HS180S-35F01电源板副电源正常，主电源无电压输出检修技巧

　　副电源正常，主电源无电压输出，说明主板的微处理器电路、待机控制电路、PFC电路、主电源异常。
　　
　　强制开机后，若主电源启动并有正常的电压输出，说明主板上的微处理器电路异常：若仍无电压，测PFC电压是否正常，若电压正常，检查主电源电路：若PFC电压与C302两端电压一样，说明PFC电路也没有启动，此时检查电源板的插座CON2的开，待机控制Porwr脚与Q301间电路；若PFC电压高于C302两端电压，但远低于390V，说明PFC电路异常。
　　
　　对于该电源板的PFC电路引起的输出电压低主要是PFC电压的取样电阻（3只680k的贴片电阻）漏电。以往多采用拆卸取样电阻后，清理漏电点复原安装。但这样处理后，电阻还会发生漏电故障。根治的方法是采用680k贴片电阻或普通金属膜电阻更换。
　　
　　若采用的的普通电阻体积较大，可以通过引线焊接，将电阻放置在电路板正面的合理位置即可。
