海尔液晶彩电(MSD6A801+DTMB机芯)K55U7000P 检修及升级

2018-12-5 10:33| 发布者: 南召修电视| 查看: 2588| 评论: 0

摘要: 海尔K55U7000P液晶彩电(MSD6A801+DTMB机芯)信号部分流程图:海尔K55U7000P液晶彩电(MSD6A801+DTMB机芯)系统控制电路工作原理　电源电路，晶振电路，复位电路，NORFLASH，EMMC，DDR，6A801及其附属电路组成了最小的系 ...

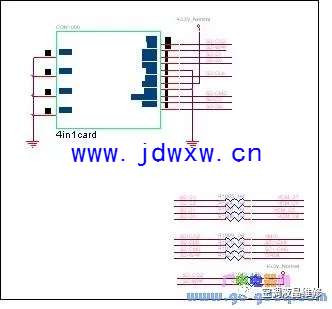

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之SD卡插槽电路

　6A801方案可外接SD卡，SD卡存储的图片，节目可以通过电视播放。

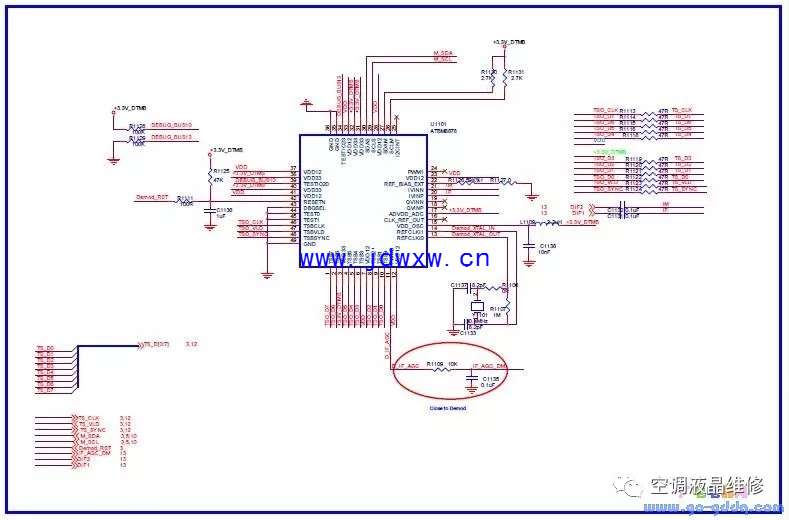

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之DTMB电路

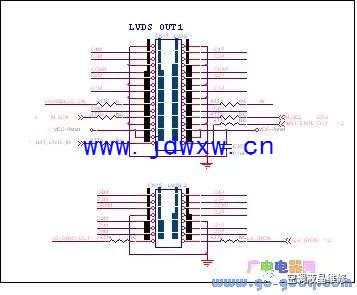

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电机芯与屏控制板LVDS信号插座信号说明

　机芯板CN15，CN17是LVDS插座,其中（27）、（28）、（29）、（30）脚是屏电源供电输入12V，维修提示如以上脚没有电压会导致图像无字符显示，如电压降低会导致光暗有干扰条纹，（23）、（24）、（31）脚没有使用，（3）、（4）、（5）、（6）、（9）、（10）、（11）、（12）、（15）、（16）、（19）、（20）脚为LVDS输出，工作电压在0.8V—1.5V间抖动，可以用示波器测量波形不管有无电视信号输入U10，只要U10控制系统，DDR，LVDS编码电路工作，即可以测到波形，测LVDS信号判断图像信号是否有输出。
　　
　　ＬＶＤＳ插座：

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电软件升级方法

1、升级前注意事项
　　
　　进工厂模式：菜单+8893
　　
　　退出工厂模式：按退出键退出
　　
　　（1）、液晶电视显示正常，请进总线看一下版本号日期，以便升级后看是否软件更新。
　　
　　（2）、该机采用U盘升级，在考入软件时，要将U盘格式化。
　　
　　（3）、将升级用文件，命名为：MERGE。Bin拷入U盘内即可、
　　
　　2、开始升级
　　
　　（1）交流开机，将U盘插上，按遥控器，菜单+8893进入工厂模式下，按遥控器上下键选择“6A801Update”项后按右键或右键上下键看界面静止，机器会自动升级，升级完成后电视会自动重启。
　　
　　（2）、升级后一定要，初始化（EEPINIT）并且复位（FactoryReset）
　　
　　（3）、升级过程中不能断电
