海尔液晶彩电(MSD6A801+DTMB机芯)K55U7000P 检修及升级

2018-12-5 10:33| 发布者: 南召修电视| 查看: 2589| 评论: 0

摘要: 海尔K55U7000P液晶彩电(MSD6A801+DTMB机芯)信号部分流程图:海尔K55U7000P液晶彩电(MSD6A801+DTMB机芯)系统控制电路工作原理　电源电路，晶振电路，复位电路，NORFLASH，EMMC，DDR，6A801及其附属电路组成了最小的系 ...

　　维修提示：此机开机后打印信息正常，但是背光灯不亮时，需要查看该处；

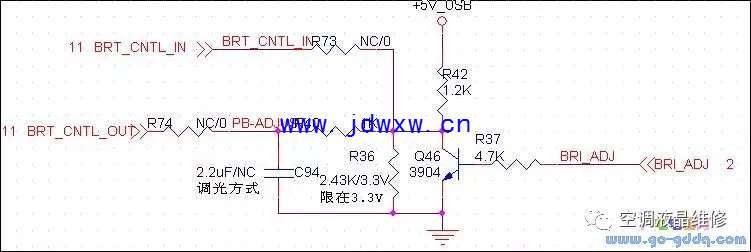

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之背光亮度控制电路

　此机开机时，U100（B8）BRI_ADJ脚输出的亮度控制信号经R37，Q46放大经CN16（8）脚去电源板组件上的背光亮度控制电路。

　　维修提示：此机开机后调节背光亮度，发现没有变化，需要查看该处，将亮度从0 变为10 时，用示波器检测R40，正常应该是有方波，方波的占空比由小变大；

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之到屏电源控制电路

　此电路中Q1为控制管，Q48为电子开关，开机时，主芯片U100（K5）脚PANEL_ON/OFF输出高电平Q1开启，12V电压经R29，R31分压使Q48导通12V电压经Q48源级和漏极，经LVDS插座送到屏上的控制板，作为控制板的工作电压。

　　维修提示：屏线（LVDS线）假如插不好会导致12V和地短路，Q48会烧毁。

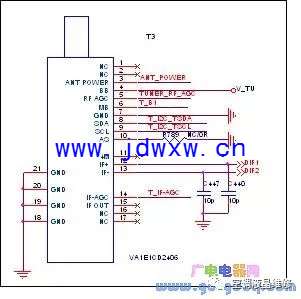

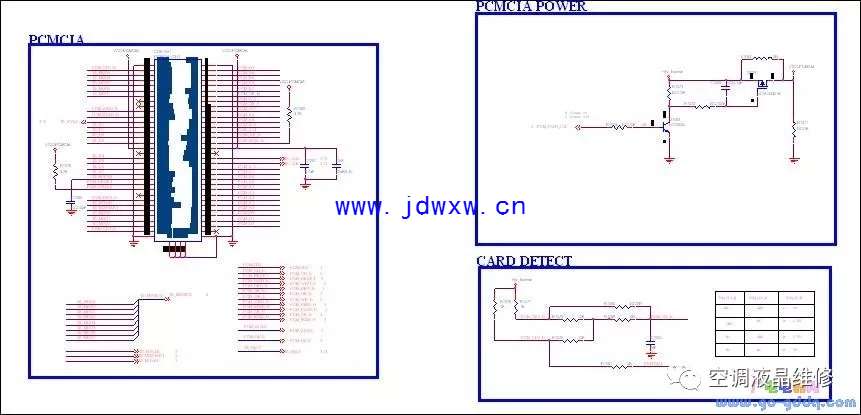

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之高频调谐电路

　该机芯的高频调谐器是数字信号模拟信号为一体的高频头。采用中频差分输出提高抗干扰能力，工作条件有5V电压，高放AGC电压，SDA和SCL总线信号。

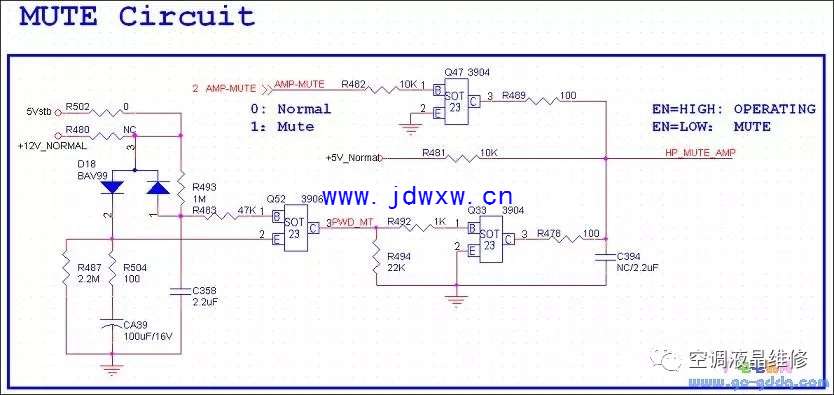

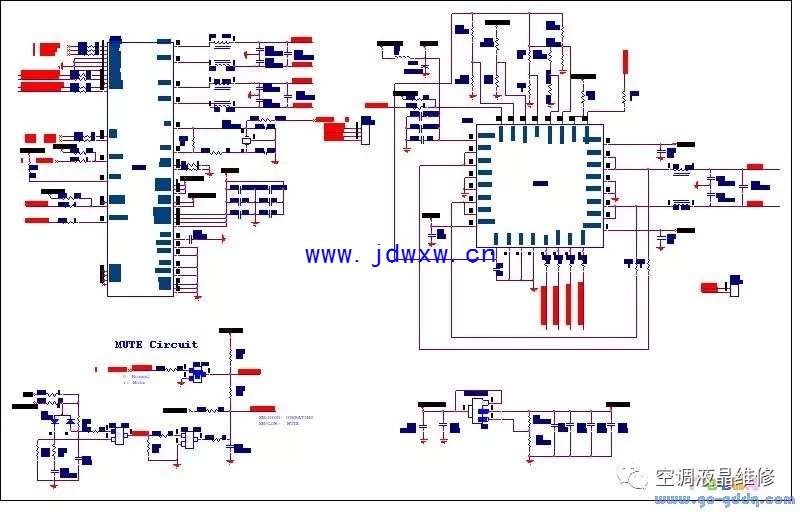

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之静音电路

电视在交流上电时，5Vstb一直存在，Q52的E极为高电平，4.3V左右，R483左端为低，经过一段时间对C358充电才会变高，Q52为PNP型三极管，导致在R492端为高电平，Q33为NPN型三极管，此时为开启，导致R478右端为低电平，达到了开机MUTE的目的。紧接着C358的充电，R483左端变为高电平，Q52,Q33都变为截止，该电路的MUTE功能便失效。
　　
　　待机时通过控制Q47可实现R487端为低电平，达到MUTE目的。假如电视正在播放中，强制交流断电，导致了5Vstb一起消失，此时会有POP音。

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之伴音功放电路

此机的伴音功放采用的集成块是U1110YAMAHA174和U1111YAMHA176。其中YAMAHA174的功能是中高音输出，YAMHA176的功能是重低音输出。YAMAHA174集成了10W+10W功率放大器，YAMAHA174集成了一个10W功率放大器。
　　
　　音频放大器为D类，外驱动桥接立体声扬声器，8欧姆阻抗和有外接LC滤波器。内部设有静音电路，及过热，过载保护，当U100（H4,H5,H6,H7合成I2S总线）脚输出的音频信号分别输入到U1110，U1111脚经内部音频放大，分别输出经LC滤波由左右声道喇叭发出声音。
　　
　　功放部分电路图：

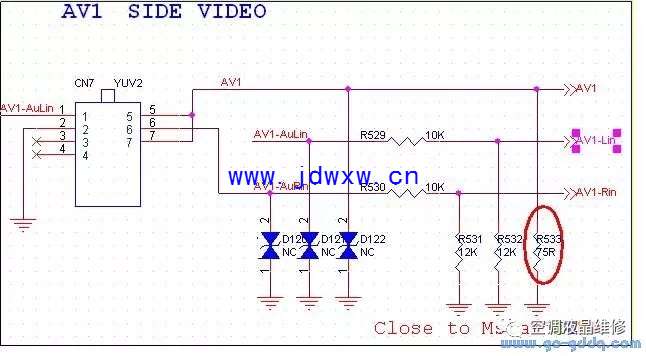

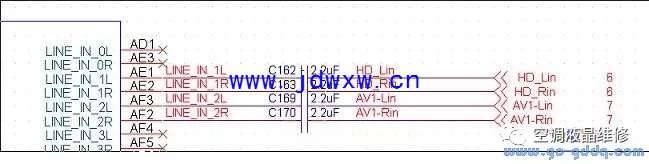

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之AV信号输入电路

此电路中D120，D121，D122是限幅防静电尖峰脉冲干扰，现在的芯片防静电干扰的元件设计在主芯片内部，所以电路中没有安装此元件，电阻R531，R532，R533是阻抗匹配电阻，C169是高频滤波电容，如AV输入对地75欧姆，伴音输入对地12K欧如出现故障，直流测量阻值不对可能是主芯片有故障，此通道电容C169漏电会导致AV无图像。

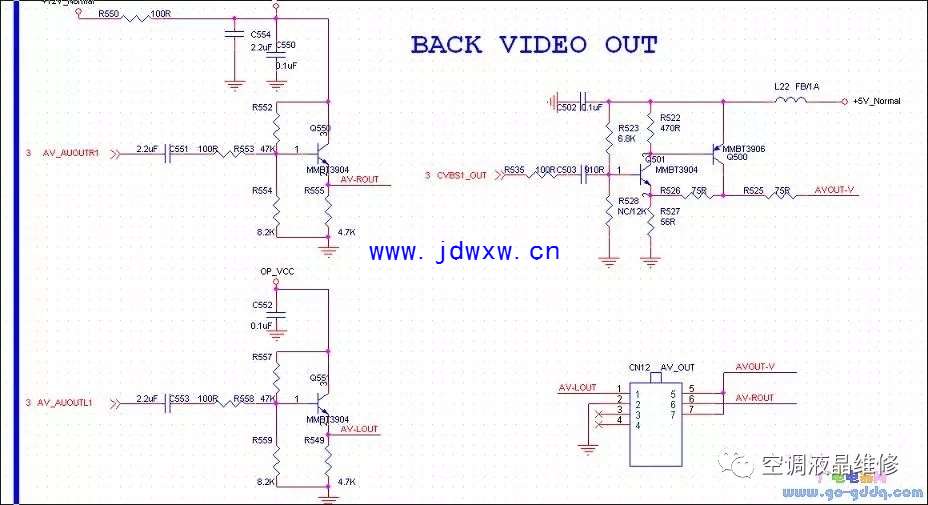

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之AV信号输出电路

该机AV/TV视频信号经U100主芯片AC4脚输出经Q500，Q501，组成复合放大电路放大后从CN12转AV输出,音频信号经过Q550,Q551放大后按左右声道输出

海尔LE42PUV1(RTD2648机芯)液晶彩电软件升级调试说明

　RTD2648 SOFtware Update SOP
　　方式一
　　用Debug Board，且接上TV後开放超级终端．
　　1．TV先AC断电
　　2．插入U盘
　　3．在超级端端按TAB键不放
　　4．AC上电
　　5．看到“reading install.img”後才可放开TAB键
　　6．烧录好之後会自动重启。
　　方式二
　　1．TV开机．
　　2．插入U盘
　　3．进入CSM Menu (Menu+456987+回看)
　　4．选择USB Update
　　5．选择Image档
　　6．TV会重启并升级，升级后会自动开启。

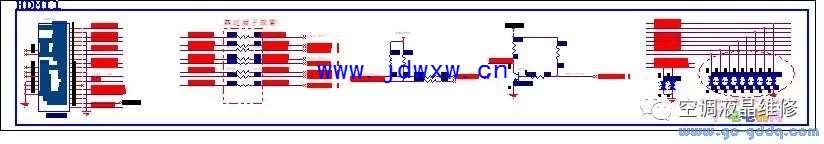

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之HDMI信号电路

6A801机芯有3个HDMI接口，3对数字信号和1对时钟信号其实就是电压差分的TDMS格式的信号，图像信号与伴音信号均采用此种数字编码方式传送，具有抗干扰强，传送速度快等特点，所有信号都输入U100主芯片，他们的对地电阻都相同，如出现工作时测量对地电阻不相同，可判定是信号通道有问题。
　　
　　本例是CON700HDMI接口，Q700是热插热拔控制，当插拔HDMI插头时U100（R5）脚输出控制电平送到Q700基极，实现热插热拔控制。

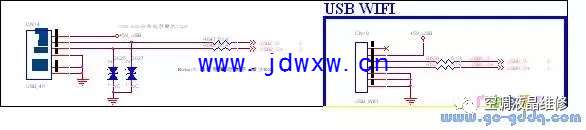

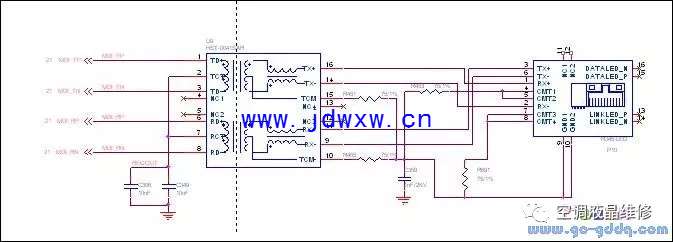

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之USB信号电路

6A801方案共有2个外置的USB接口，其中CN18接口还具有给IPHONE充电的功能。在6A801内部有CN19插座，该插座也是一个USB接口。6A801方案对该接口有两种处理：
　　
　　1）CN19连接到wifi模块；2）CN19连接到USB_HUB模块。
　　
　　USB插座有4路连接，其中（6）、（5）、（4）脚接地，（1）脚供电，（2）、（3）脚是数据时钟信号，本机USB端口是2.0版本支持RM，RMVB视频格式。

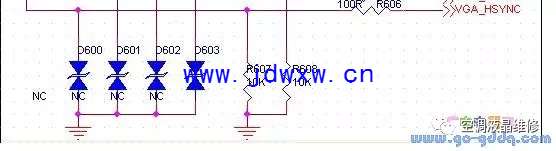

海尔K55U7000P(MSD6A801+DTMB机芯)液晶彩电之VGA信号电路

VGA三基色信号直接进入U100（V1,V3,T2）脚，VGA_HS，VGA_VS信号是三基色信号显示的行场同步信号，同时也作为VGA的识别信号，二者缺一会导致VGA画面无图像，当VGA显示时通过VGA（12）（15）脚送来总线信号读取在U10内存储器中的DDC屏参数，同时也可以通过此路总线或J105的TX，RX信号并接输入主芯片，实现对主芯片软件升级或通过工装进行软件升级。
