索尼BDP-S360蓝光DVD机主板电路简析与故障检修要点

六、音频数/模变换、音频放大及输出电路简析与故障检修要点

1．电路简析

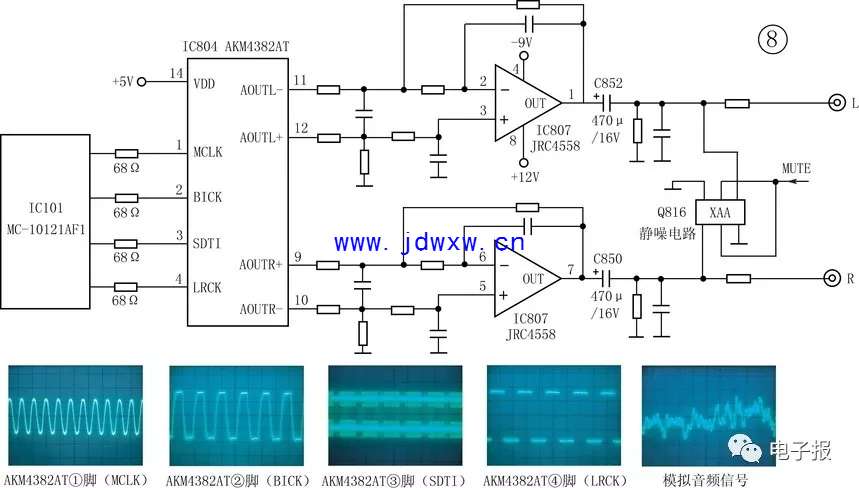

这部分电路主要由音频数/模变换器AKM4382AT（IC804）、音频放大器JRC4558（IC807）等组成，如图8所示。

AKM4382AT是一款噪声低（112dB）、采样速率为192kHz的24位2通道音频DAC，+5V供电，采用TSSOP超小型封装，16引脚。AKM4382AT引脚功能及电压见表2。

表2  AKM4382AT引脚功能及电压

    经解码芯片MC-10121AF解压后的音频数据送到音频数/模变换器AKM4382AT的1脚～4脚，将数字音频信号变换成模拟音频信号，从9脚～12脚输出，送到运算放大器JRC4558进行放大，经放大后的模拟音频信号从其的1脚、7脚输出送音频输出插座。在输出端接有静音控制电路。

2．故障检修要点

这部分电路损坏，会出现无声音、小声、噪声大等故障现象（图像正常）。故障检查步骤和要点如下：

（1）先排除音频输出插座接触不良的故障。

（2）检查静噪电路。静噪电路中的Q816（XAA）为6个引脚的贴片元件，是由两只NPN管组成的复合晶体管。可测量其2脚、5脚电压，正常时约为-9V，若为正电压，可判断是静噪电路误动作，应对静噪控制电路进行检查。

（3）检查音频放大器JRC4558。音频放大器及之后的音频输出电路，属于模拟电路部分，可采用干扰法来迅速缩小故障范围。若干扰JRC4558的输出端1脚、7脚有声，而干扰其输入端2脚、3脚、5脚、6脚无声，说明故障发生在这级电路。先测量双运放4脚（-9V供电）、8脚（+12V供电），若不正常，则检查其供电电路；双运放供电正常，一般是双运放损坏。判断双运放是否损坏的方法是通过测量各引脚在路电阻、电压，并与正常值相比较，若测量值与正常值悬殊得大，则说明双运放已损坏。JRC4558引脚功能及电压见表3

表3  JRC4558引脚功能及电压
