全新LED背光灯驱动电路iW7016维修资料

 iW7016是美国加利福尼亚州坎贝尔iWatt （爱瓦特）公司推出的六通道LED背光驱动电路，内置一个升压驱动电路和六路LED调流驱动电路及其MOSFET开关管，提高LED背光灯串的供电，并对LED背光灯串电流进行调整和控制。iW7016提供高热补偿性能，弥补了正向电压不匹配，使用对话功能专有数字电源管理和专利BroadLEDTM自适应切换模式电流调节技术。iW7016有多个功能保护电路，采用逐周期检测，以确保系统的可靠性，并提供一致的操作，被广泛应用在国产和进口LED液晶彩电中。
       iW7016具有以下特点：
1、工作电压范围9V到36V。
2、支持6通道LED背光灯驱动，每通道最高输出电压85V。
3、采用专利BroadLEDTM自适应切换模式，实现最大效率高电流匹配，匹配精度达±2%。
4、2D模式每通道平均电流300mA，3D模式每通道平均电流600 mA，PWM控制上升到25%。
5、内部集成直流-直流升压驱动控制电路，输出10V的MOSFET门驱动电压，可编程开关频率从100kHz到208kHz，内设软启动电路，限制浪涌电流。
6、支持两种直接PWM调光模式：仪式多个直接PWM输入和多个PWM输出；二是单一直接与相移PWM输入，多个PWM输出，低EMI和低输出纹波。
7、支持PWM尾巴转变模式。
8、全面的保护功能：一是LED开路故障检测；二是LED短路故障检测；三是过热关机；四是升压驱动过流、过压和欠压保护；四是升压供电欠压保护。
9、采用SOP32封装形式。

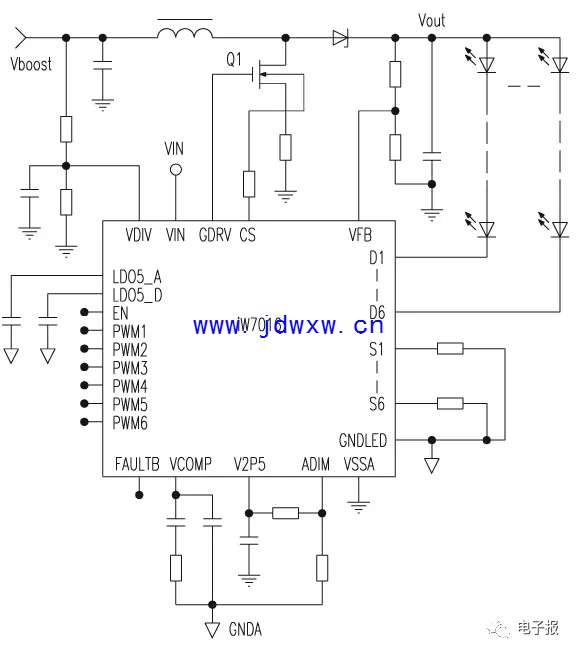

iW7016的应用电路图见图1所示

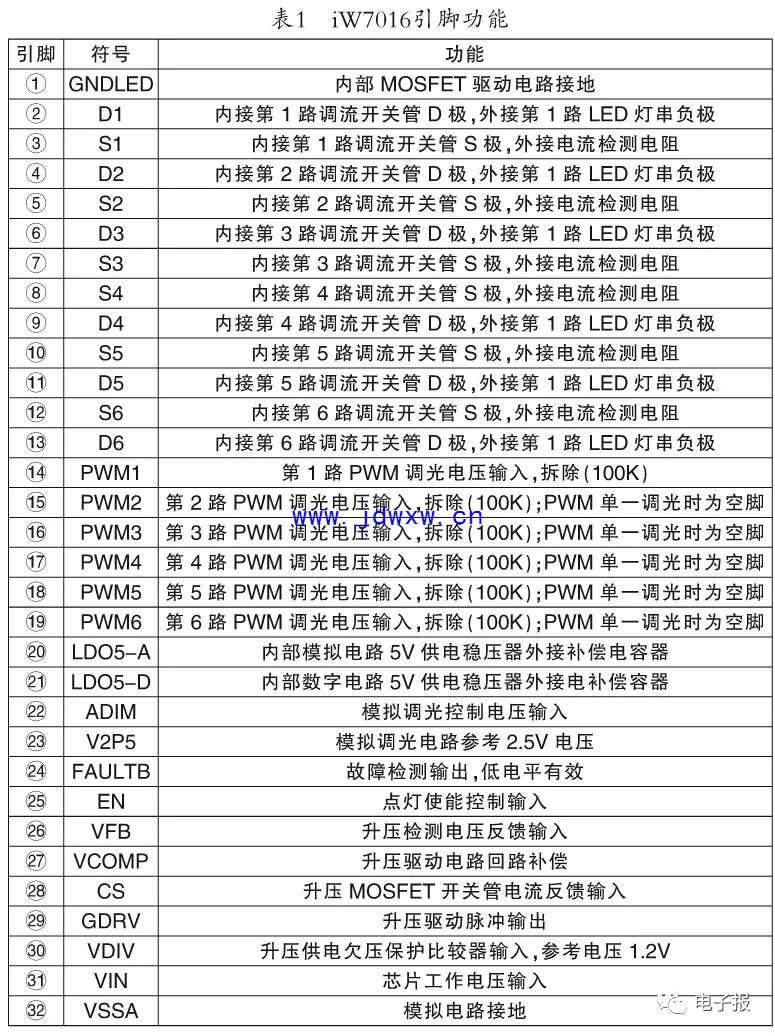

引脚功能见表1所示。
