长虹液晶彩电715T1811-2二合一板电源电路工作原理

　（一）开关电源电路
　　

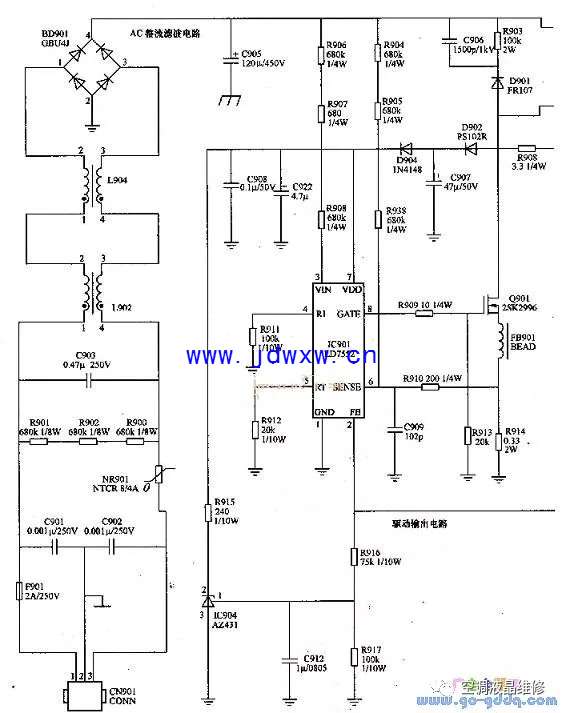

　　长虹715TI811-2电源＋高压二合一板实物图解如上图所示；电源电路如下图所示，由驱动控制电路IC901（LD7552）,MOSFET开关管Q901（2SK2996）、开关变压器T901、取样误差放大电路IC903（H431BA）、光耦合器IC902（PC123FY24P）等元器件组成主开关电源，输出12V电压，再经＋5V电压形成电路产生＋5V电压，通过连接器CN903向主电路板和背光灯电路提供12V和＋5V电压。

　　1. LD7552简介
　　

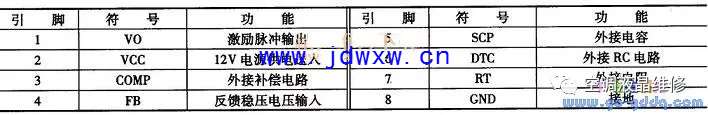

　　LD7552是开关电源专用驱动电路，内部设有启动电路、振荡电路、误差放大电路、驱动输出电路，并具有过电压保护、过电流保护功能。LD7552引脚功能见下表。

　　2．启动工作过程
　　
　　AC 220V市电经延迟熔丝管F901和保护电阻NR901后，由C901、C902、L902、C903、组成的交流抗干扰电路，滤除市电中的高频干扰信号，经BD901桥式整流，C905滤波电容滤波，产生300V左右的直流电压，一路经开关变压器T901一次绕组的1-3端加到开关管Q901的漏极；另一路经R906、R907、R908降压后，向IC901的3脚提供启动电压，内部振荡电路启动工作，经比较、放大、处理后从IC901的8脚输出激励脉冲，通过R909送到开关管Q901的栅极，Q901工作在开关状态，在开关变压器1901的各个绕组产生感应电压。
　　
　　其中变压器1901二次绕组的5-6端产生的感应电压经R908限流、D902整流、C907滤波，再经D904, C922, C908滤波，分为两路：一路送到IC901的7脚，作为二次供电电压，替换下启动电路，为IC901提供稳定的工作电压；另一路经R915降压、IC904稳压后为稳压控制电路提供电源。
　　

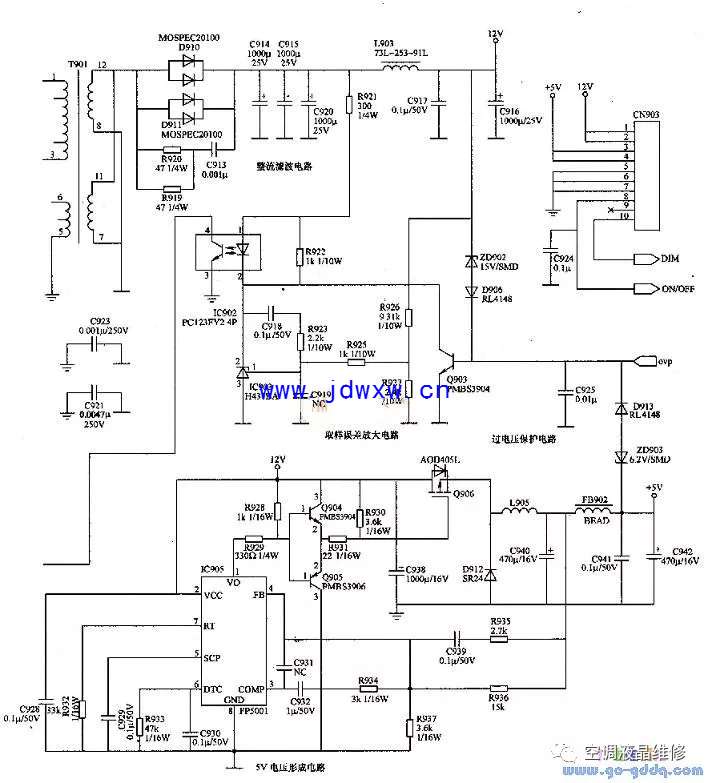

　　开关电源起振工作后，在开关变压器T901的各个绕组产生感应电压，T901二次绕组的7/8～11/12端产生感应电压，经D911、D910整流、由C914、C915、C920及电感L903、C917、C916组成的二形滤波器滤波后，输出12V直流电压，通过连接器的1, 2脚向主板提供12V供电；12V电压经＋5V电压形成电路，产生＋5V电压，通过连接器的3、4脚为主板提供＋5V电压。
　　
　　3. ＋5V电压形成电路
　　
　　＋5V电压形成电路由IC905 （ FP5001）及外围电路Q904, Q905, Q906组成。将主开关电源输出端12V电压转换为＋5V电压，供给主电路板。
　　
　　FP5001是专用电压转换集成电路，其引脚功能见下表。
　　

　　主开关电源输出的12V电压，加到IC905的2脚，为其提供工作供电；低压同步稳压器IC905启动工作，从1脚输出驱动电压，经Q904,Q905放大后，激励Q906工作于开关状态，输出脉冲电压，再经D912整流，由C940、FB902、C942、C941组成的π形滤波后，产生＋5V电压。
　　
　　＋5V电压经过R936、R937、R934形成取样反馈电压加到IC905的4脚，经内部电路处理控制后，保持输出电压的稳定。
　　
　　4.稳压控制过程
　　
　　稳压控制电路由光耦合器IC902、取样误差放大电路IC903及IC901的2脚内部等电路组成，对开关电源输出的12V电压进行取样。
　　
　　12V电压经R926与R927分压后，经R925加到取样误差放大电路IC903的1脚，．当开关电源输出电压升高时，IC903的1脚电压升高，电流增大，光耦合器IC902的内部发光二极管发光增强，光敏晶体管的内阻降低，使IC901的2脚电压降低，经2脚内部比较放大和控制后，使IC901的8脚输出的开关脉冲宽度变窄，开关管Q901导通时间缩短，开关电源输出的电压下降到正常值。当开关电源输出电压下降时，稳压控制电路的动作与上述过程相反，使开关电源输出的电压上升到正常值，保持输出电压稳定不变。

长虹液晶彩电715T1811-2二合一板高压板电路工作原理

　（一）高压板电路
　　
　　长虹715TI811一电源＋高压二合一板高压板电路如下图所示，主要由背光控制电路、全桥结构驱动输出与高压形成电路组成。电源部分输出的＋12V电源，为高压板电路供电。开机后，主电路控制系统向背光灯高压板电路送去ON/OFF开启电压和DIM亮度控制电压，高压板电路启动工作，将＋12V直流电压转换为接近于正弦波的交流高压，去点亮液晶显示屏内部的6只背光灯。

　　1．背光控制电路
　　

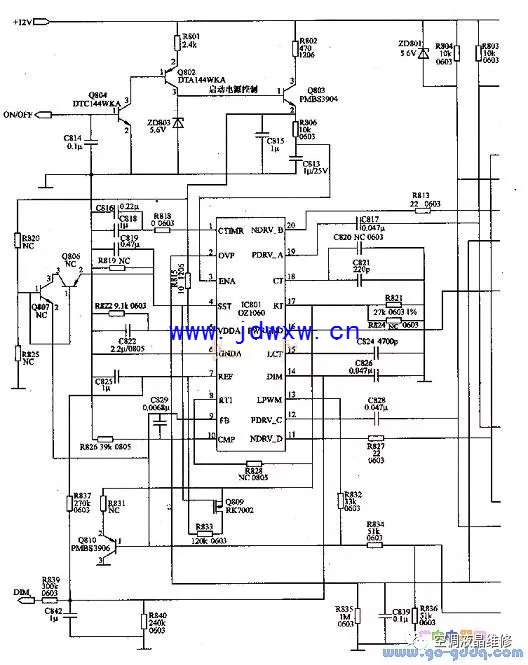

　　背光控制电路主要由IC801（0Z1060）内外部电路构成，在主电路板的控制下启动工作，输出4路驱动脉冲信号，并具有过电压、过电流保护功能。
　　
　　OZ1060是02Micro公司生产的背光灯高压逆变PWM控制芯片，利用OZ1060组成的液晶高压板具有如下特点：高效率、零电压切换，支持较宽的输入电压范围，恒定的工作频率，具有较宽的调光范围，具有软启动功能，内置开灯启动保护和过电压保护等功能。

　　遥控开机后，主板微处理器输出的高压板高电平ON/OFF开启指令输入到高压电路，送到Q804的基极，Q804饱和导通、将PNP晶体管Q802基极电压拉低而导通，＋12V电压经Q802导通后，再由ZD803稳压，向Q803的基极提供5.6V偏置电压，Q803的发射极输出约5V的电压，该电压分为两路：一路通过R815送到IC801的5脚供电端，为IC801提供启动工作电源；另一路经R806向C813充电后，送到IC801的3脚使能端，当3脚电压达到1.5V以上时，IC801内部振荡电路开始启动，振荡频率由17,18脚外接的定时电阻R821,R824和定时电容C820,C821的值决定。振荡电路工作后，产生振荡脉冲，加到内部零电压切换移相控制电路和驱动电路，经过变换整形后从19脚、20脚、12脚、11脚输出PWM脉冲，去全桥驱动电路。在一个周期内，19、20脚波形基本相同，11、12脚波形基本相同，19、20脚波形与11、12脚波形的高低电平在时间上约差1/4个周期。
　　
　　2．全桥驱动电路
　　

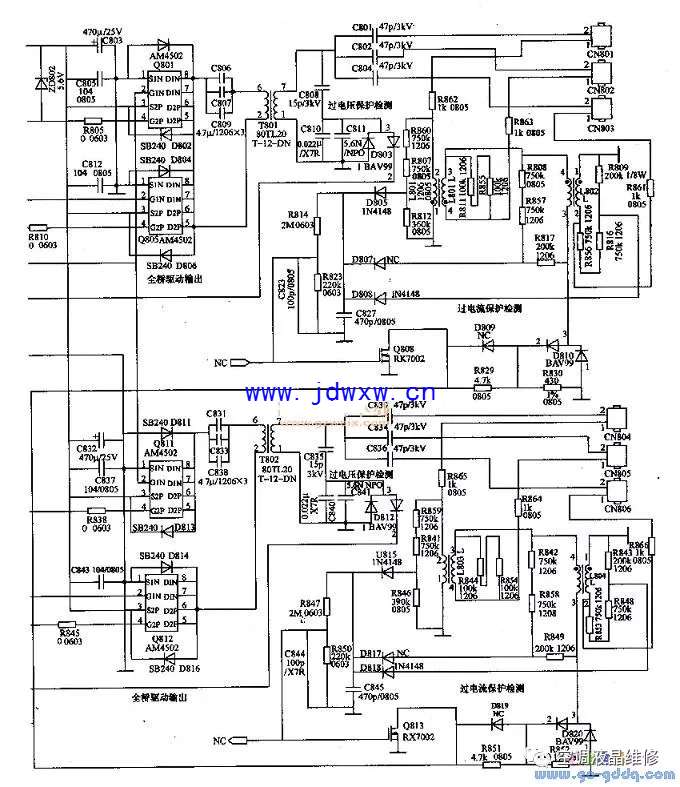

　　全桥驱动电路用于产生符合要求的交流高压，驱动CCFL灯管工作。该机的全桥驱动电路由Q801、Q805、Q811、Q812、T801、T802等组成。这是一个具有零电压切换的全桥电路结构。
　　
　　Q801、Q805、Q811、Q812为复合型MOSFET，内含两个开关管，一个为P沟道开关管，一个为N沟道开关管。N沟道开关管的源极为1脚、接地，栅极为2脚、接激励脉冲，漏极为7、8脚、接输出升压变压器；P沟道开关管的源极为3脚、接＋12V电源，栅极为4脚、接激励脉冲，漏极为5、6脚、接输出升压变压器。
　　
　　由IC801内部振荡电路产生的振荡脉冲，一方面从IC801的12、19脚输出P沟道开关管驱动信号，送到驱动电路Q805、Q812和Q801、Q811的4脚，经Q805、Q812和Q801、Q811内部P沟道开关管放大后，从Q805、Q812的5、6脚输出；另一方面，从OZ1060的11、20脚输出N沟道开关管驱动信号，送到驱动电路Q805,Q812和Q801、Q811的2脚，经Q805、Q812和Q801、Q811内部N沟道开关管放大后，从Q805、Q812的7、8脚输出。
　　
　　在驱动脉冲的驱动下，Q805、Q812和Q801、Q811内部的P沟道开关管和N沟道开关管交替导通与截止，并从Q805、Q812和Q801、Q811的5～8脚输出脉冲信号，经C806、C807、C809和T831、C833、C838加到升压变压器T801,T802的一次绕组，经T801、T802变换后，在T801、T802变压器二次绕组输出高压。
　　
　　从变压器T801二次侧输出的高压经C801,C802,C804耦合输出，通过连接器CN801、CN802、CN803的进入灯管1～灯管3，点亮灯管。从变压器T802二次侧输出的高压经C830、C834、C836耦合输出，通过连接器CN804、CN805、CN806的进入灯管4～灯管6，点亮灯管。
　　
　　3．亮度调节电路
　　
　　IC801的14脚是亮度控制端，当需要调整亮度时，由微控制器产生的DIM亮度控制电压经R839、R840分压，加到14脚，经内部电路处理后，通过控制IC801输出的驱动脉冲占空比，从而达到亮度控制的目的。
　　
　　4．自动稳定电路
　　
　　该高压板电路设有多种自动稳定电路。一是由Q806,Q807组成的VDDA供电检测稳定控制电路，当IC801的5脚VDDA供电电压降低时，Q806导通，将IC801的4脚电压拉低，同时控制Q809的导通程度，Q809对17脚的时间常数和8脚的点灯高频电阻产生影响，达到自动稳定的目的；当IC801的5脚VDDA供电电压升高时，Q807导通，控制Q810导通程度，Q810对17脚的时间常数和8脚的点灯高频电阻产生影响，达到自动稳定的目的。
　　
　　（二）保护电路
　　
　　1．软启动保护电路
　　
　　IC801的4脚软启动端，外接软启动电容C819，起到软启动定时的作用。IC801工作后，4脚内电路向C819进行充电，紧接着C819两端电压的升高，IC801输出的驱动脉冲控制驱动管向高压变压器提供的能量也逐渐增大。软启动电路可以防止背光灯初始工作时产生过大的冲击电流。
　　
　　2．过电压保护电路
　　
　　IC801内的过电压保护电路可以防止灯管高压变压器二次侧在非正常情况下产生过高的电压而损坏高压变压器和灯管。电路中，由T801二次侧产生的高压经C808与C810/C811分压后，作为取样电压，经D803加到IC801的2脚；T802二次侧产生的高压经C835与C840/C841分压后，作为取样电压，经D812加到IC801的2脚。在启动阶段，IC801的2脚检测高压变压器的二次电压，当2脚电压达到2V时，IC801将不再升高输出电压，而进入稳定输出电压阶段。
　　
　　当T801、T802输出电压异常升高，送到控制芯片IC801的2脚电压升高，当2脚电压上升到2.0V时，IC801内部将从1脚输出电流对外接电容C816、C818进行充电，当1脚电压充至3V时，IC801内部将直接关闭11、12、19、20脚输出的脉冲，高压板电路停止工作，实现过电压保护。
　　
　　3．过电流保护电路
　　
　　过电流保护电路用来保护CCFL灯管不致因电流过大而老化或损坏。电路中，T801输的高压点燃灯管后点电流，经CN801、CN802、CN803的1脚返回到高压板，流过电流互感器L801、L802产生取样电压，经D810、D809、R834送到IC801的9脚作为电流检测电压；T802输出的高压点燃灯管后点电流，经CN804、CN805、CN806的1脚返回到高压板，流过电流互感器L803、L804产生取样电压，经D820、D819、R834送到IC801的9脚作为电流检测电压。
　　
　　电流检测电压一是通过IC801的9脚内部控制电路稳定灯管电流；二是对9脚外部的导通程度加深，Q810对17脚的时间常数和8脚的点灯高频电阻产生影响，达到自动稳定的目的。若CCFL的工作电流过大，会使9脚升高很多，当9脚电压达到1.25V时，经IC801内部处理后，停止输出驱动脉冲，达到保护的目的。
　　
　　4．灯管电流平衡保护
　　
　　灯管电流平衡保护由Q808,Q813组成，对IC801的9脚和17脚电压产生影响，达到自动稳定的目的，当灯管电流严重不平衡时，进入保护状态。
　　
　　电路中，T801和T802输出的高压点燃灯管后点电流，经CN801、CN802、CN803、CN804、CN805、CN806的1脚返回“到高压板，不但流过电流互感器L801、L802、L803、L804产生回路，还经过各自的分压电路产生取样电压，经D805、D807、D808、D815、D817、D818和分压电路，送到Q808和Q813、的栅极，控制Q808和Q813的导通程度，对IC801的9脚和Q810的基极电压产生影响。
　　
　　CCFL的工作电流正常时，经分压后产生的取样电压相同，Q808和Q813导通程度稳定，使IC801的9脚和Q810的基极电压保持稳定；当CCFL的工作电流异常时，经分压后产生的取样电压不同，Q808和Q813导通程度变化，使IC801的9脚和Q810的基极电压发生变化，IC801控制电路稳定灯管电流，CCFL的管电流严重不平衡时，IC801采取保护措施，停止输出驱动脉冲。
