长虹液晶彩电FSP140-3PS02二合一板背光高压电路工作原理

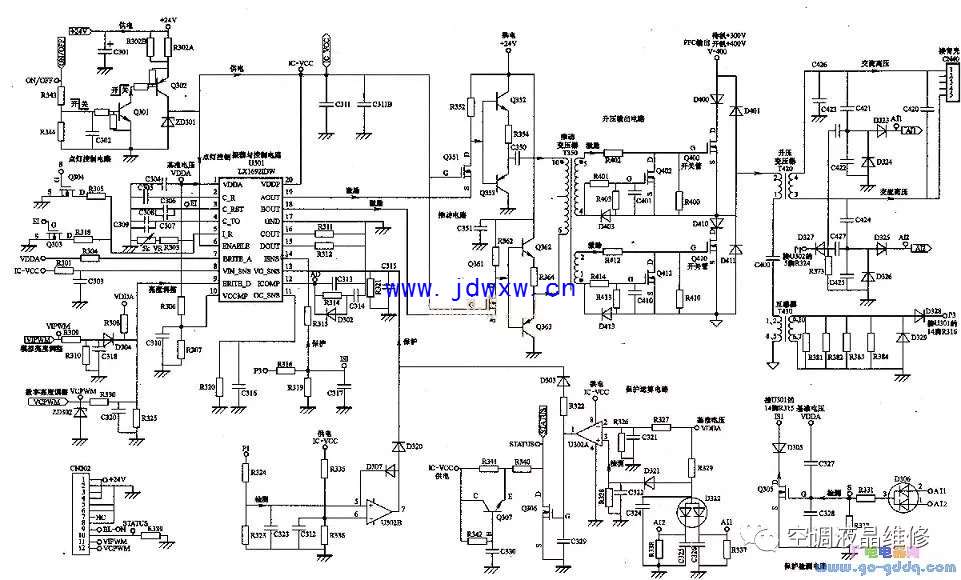

　　长虹FSP140-3PS02电源＋高压二合一板背光灯高压板部分电路如下图所示。它由振荡与控制电路、脉宽调制（PWM）与输出电路、推动与升压电路三部分组成，其中振荡与控制电路、PWM与输出电路由主电源输出的24V供电，推动与升压电路由PFC电路输出的400V供电。高压板电路启动后，将PFC电路的400V电压转换为千伏以上的交流电压，为背光灯供电。

（一）高压板基本电路
　　
　　1．振荡与控制电路
　　

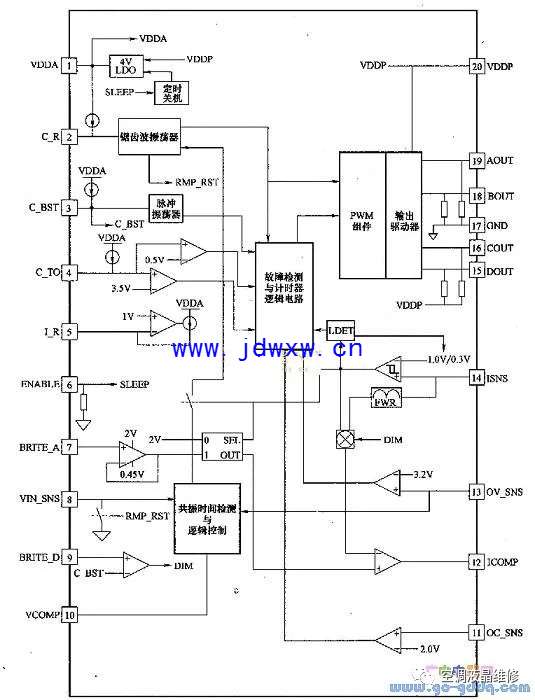

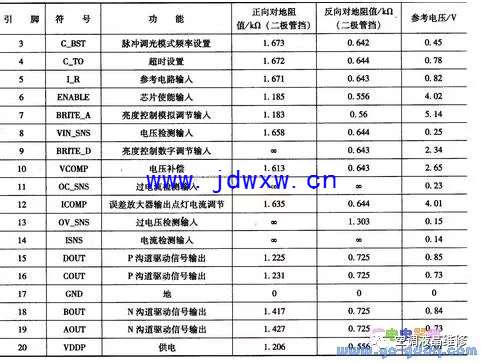

　　该高压板的振荡与控制电路U301采用LX16921DW。LX16921DW是双通道CCFL背光灯控制电路，内部电路框图如下图所示。它内部设有振荡电路、比较器、误差放大器、脉冲翻转电路、参考电压、输出驱动电路等，产生A、B和C、D两组驱动脉冲，工作电压为3.0～5.5V，具有电流检测和开路保护功能。其引脚功能和参考电压见下表。

　　
　　U301的供电及使能控制电路由Q302、Q301、ZD301组成。背光开／关控制信号ON/OFF加到Q301的基极，Q301导通，Q302导通，12V电压经R302A/B降压后加到Q302的发射极，经过稳压二极管ZD301后产生稳定的5V电压，一是加到U301的20脚，为其提供工作电压，同时U301的1脚输出VDDA基准电压，为U301外部电路提供工作电压；二是加到U301的6脚，提供点灯控制使能电压，高压板电路启动工作。
　　
　　2．脉宽调制（PWM）与输出电路
　　
　　本电路采用外部数字PWM控制模式。从主信号处理板上的CPU送来的亮度控制信号（VIPWM）加在U301的9脚，7脚输入固定电平VDDAoVDDA电压由1脚内部低压降（LDO）调节器产生。

　　U301的9脚输入的亮度控制信号（VIPWM）与3脚外接的三角波振荡频率调整电容上的电压进行比较后，输出低频PWM亮度控制信号送到电流误差放大器的同相端，对从14脚输入加在电流误差放大器反相端的电流检测信号进行调制，调制后的脉冲送到时序逻辑与误差检测器中，将振荡脉冲调制成断续的激励振荡脉冲，经内部驱动电路放大后输出两组激励驱动信号：第一组从19脚输出A路激励信号，从18脚输出B路激励信号；第二组从U301的16脚输出C路激励信号，从15脚输出D路激励信号。本方案只使用了19、18脚输出的第一组驱动信号；16、15脚输出的第二组驱动信号未使用，通过电阻R311、R312接地。
　　
　　3．推动与升压电路
　　
　　Q352、Q353和Q362、Q363与推动变压器T350组成半桥式激励电路；Q400,Q410组成推挽输出电路。U301的19、18脚输出的AOUT、BOUT驱动脉冲交替输出高电平和低电平，经半桥式激励电路Q352、Q353和Q362、Q363放大后，经过推动变压器T350送往Q400、Q410组成的推挽输出电路，Q400,Q410交替导通与截止，其脉冲电流在升压变压器T420中产生近千伏的高频交流电压，经连接器输出，将背光灯点亮。
　　
　　（二）保护检测电路
　　
　　1．过电压检测电路
　　
　　U301的13脚输入的电压与内部数字比较器的3.2V参考电压比较，产生幅度高于3.2V的峰值电压，该电压根据脉冲信号产生频率范围为（30～500）kHz的数字逻辑脉冲。
　　
　　升压变压器T420的取样电压分为两路：一路是通过C421、C424耦合，经D323,D325整流后，输出A11、A12检测电压，在电阻R337、R338上形成取样电压，加到双二极管D322的负端；另一路通过0423、C427耦合，经D327整流，产生P1检测电压，在电阻R324、R323上形成取样电压，加到U302B（LM358）的5脚。
　　
　　当由于某种原因引起T420输出电压过高时，D322雪崩击穿，经D321整流后加在U302A的3脚，与2脚输入的基准电压比较，从U302的1脚输出约5V电压，再经D303降压后加在U301的13脚，同时加在状态检测电路Q306的栅极。另一方面，加到U302的5脚的取样电压与U302的6脚输入的固定电压经内部比较放大后，从U302的7脚输出约5V电压，再经D320降压后加在U301的13脚，U301据此停止输出激励脉冲。
　　
　　2．电流检测电路
　　
　　U301的14脚输入电压与内部数字比较器的1V参考电压比较，以产生幅度大于1V的脉冲，控制数字逻辑脉冲发生器送往振荡器的脉冲数，从而改变振荡器的工作频率。U301的14脚的输入电压与灯管电流成正比。
　　
　　电流互感器T430二次侧产生的感应电压，经D329、D328整流，输出P3检测电压，经R316、R319分压与R315限流后加到U301的14脚。另外T420二次侧高压取样输出的A11、A12检测电压经D323、D325整流后，通过D306加到Q305的栅极，经Q305放大控制后，通过D305、R315对U301的14脚进行控制；发生过电流故障时，14脚电压发生变化，U301据此停止输出激励脉冲。

长虹液晶彩电FSP140-3PS02二合一板电路结构

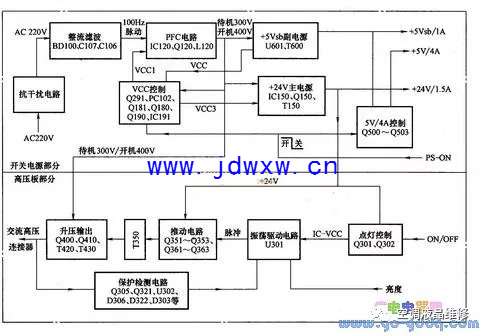

　长虹FSP140-3PS02电源＋高压二合一板应用于长虹IS30机芯L132630X、L126630X,LT37630X,LT42630FX,LT46630FX等液晶彩电中。它由进线抗干扰电路、桥式整流模块（BD100）、PFC形成模块（FAN6961）、待机＋5VS形成模块（STR-W6252）、主电压24V形成模块（UC3845B）、输入输出插座CN201/CN202和背光驱动脉冲形成模块（LX16921DW）及相关电路元器件等组成。　长虹FSP140-3PS02电源＋高压二合一板电路组成框图如下图所示。它由开关电源和背光灯高压板两部分组成。

　　该二合一板电源部分由抗干扰与整流滤波电路、PFC电路、＋ 5 Vsb副电源、＋ 24V主电源和开关机控制电路组成，一是待机时输出＋5Vsb/lA电源，为主板控制系统供电；二是开机时输出＋24V/1. 5A和＋5 V/4A电源，为主板和背光灯高压板供电。
