TCL王牌L40H78F型液晶彩电，所有信道均无声音

一台TCL王牌L40H78F型液晶彩电，所有信道均无声音。

分析检修:测量音频功放块IA100(MAX9741)输出端45--48脚及53-56脚均无音频信号波形，但音频信号输入端27、17脚信号波形正常，看来故障在音频功放电路中。

查IA100的31、32脚的5V供电及⑤、⑥、37、38脚的12V供电电压，均正常jIA100@脚(静音控制端)为低电平，即处于静音状态。

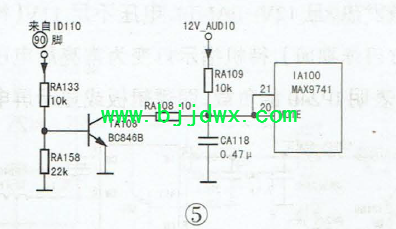

该机的静音控制电路如图5所示。当接下"静音"键时，主芯片ID110的20脚输出高电平→控制管TA108(BC846B)导通→c极为低电平→IA100的20脚为低电平→实现静音。对这部分电路进行检查，发现TA108的c极负载电阻RA109(10kΩ)已开路。更换RAl09后试机，声音出现，故障排除。
