TCL王牌42H78F型液晶彩电，图像上有雨状干扰点，但伴音始终正常

一台42H78F型液晶彩电，图像上有雨状干扰点，但伴音始终正常。

分析检修:根据故障现象分析，判断问题出在图像处理电路中。该机的图像处理过程如下:首先由主芯片ID110对送来的图像信号进行解码处理，然后由ID100(FRC94XYH)进行数字化处理(包才舌隔行处理、图像缩放、加入数据使能及时钟信号)，最后由LVDS编码器ID200、ID210进行LVDS编码处理。

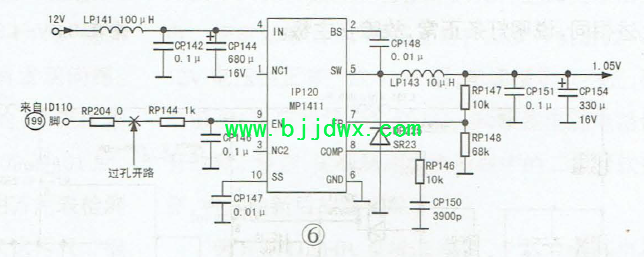

由于屏上有完整的图像，因此可确认图像解码处理电路无故障。于是首先对图像数字化处理集成块IDl00供电端电压进行检查，发现1.05V供电为0V。该电压由IP120(MP1411)变换得到，如图6所示。

测量IP120输入端④脚12V输入电压正常，但⑤脚输出为0V，且手摸IP120无明显温升，怀疑IP120并未工作。测IP120使能端⑨脚电压为0V，正常时应为高电平。经查，RP204至RP144之间的过孔开路。用一段导线连接RP204、RP144后试机，1.05V电压恢复正常，故障消失。
