康佳彩电KIP+L070E02C1-01二合一电源板电路分析与检修

康佳KIP＋L070E02C 1-01二合一电源板（编号为34007905、35016853），输出一组12V/2.5A电源电压和两路160V的LED驱动电压。该电源组件中的开关电源采用FAN6755作为控制器；LED驱动电路采用OCP8122A作为控制器。该二合一电源板适用于康佳LED32HS11、LED32MS92C、LED32HS05、LED32IS97N等液晶彩电。

一、电路分析

1.开关电源

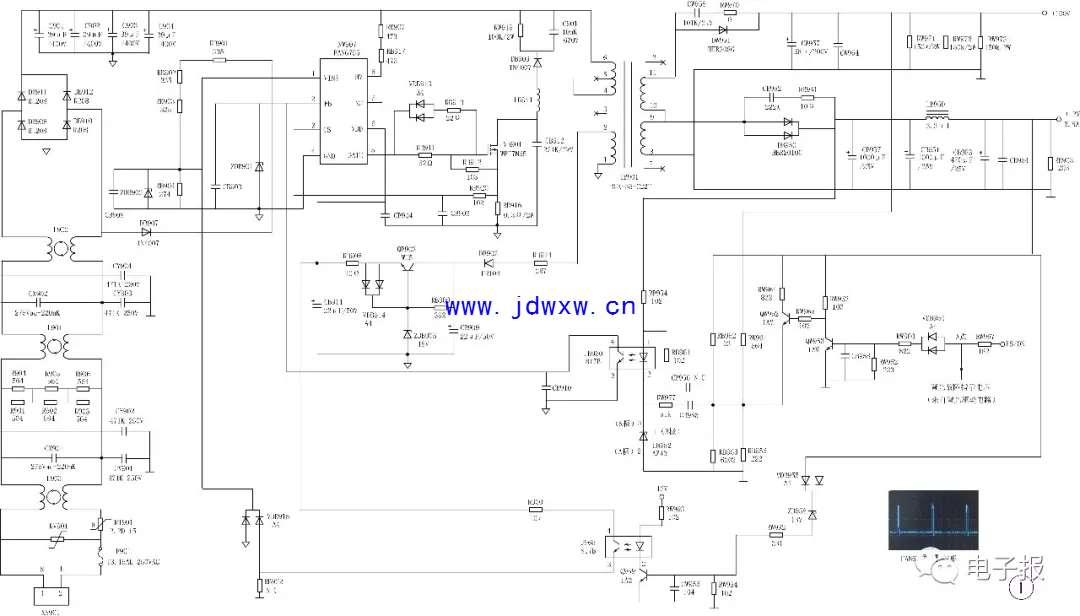

       该电源组件只有一个开关电源，主要由FAN6755及相关元件电路组成，输出+12V、+100V电压。+12V电压为主板和背光驱动电路供电，+100V电压为背光升压电路供电。开关电源电路如图1所示。

       FAN6755是飞兆半导体公司推出的一款高度集成的用于通用开关电源和包括电源适配器在内的反激式绿色PWM控制器，内含软启动、时钟发生器、比较器、电压控制、激励放大电路等。工作特点是：绿色模式、跳频，具有恒功率的限制和供电欠压保护、开路保护等功能。该芯片最大直流工作电压为30V。当电压为15V时，最大工作电流为2mA。工作温度为-14℃～125℃，当温度小于5℃时，功耗为400mW。FAN6755引脚功能及维修参考数据见表1。

表1 FAN6755引脚功能、维修参考数据

1）市电输入与全波整流电路

       220V交流市电从插座XS901进入后，经由L903、CX901、L901、CX902、L902等元件组成的滤波电路滤除干扰，再由DB908、DB910～DB912组成的全桥整流，C901～C904滤波，得到300V直流电压。

2）电源启动与振荡电路

       300V直流电压分两路送：一路经开关变压器TW901的初级6-4组送到开关管VB901漏极；另一路经电阻RB907、RB917降压后加到NW907的8脚，为NW907内部的高压恒流源电路提供启动电压。NW907内部振荡电路启动，从5脚输出PWM脉冲经RB911加到VB901的栅极，VB901工作于开关状态。

       电源启动后，VB901产生的脉冲电流通过开关变压器TB901，在其热地侧2-1绕组感应出的脉冲电压，经RB914限流、DB902整流、CB909滤波得到32V的直流电压。再经QB903、ZDB903组成的稳压电路稳压后，形成约17V的电压，经RB908提供给NW907的6脚，作为NW907的持续工作电压，取代NW907的8脚内的高压恒流源启动电压。

3）次级整流滤波电路

       开关电源不仅向液晶电视主板电路提供12V电压，同时也要为二合一板上的背光驱动电路提供12V、100V电压。

       TB901次级9-8绕组输出的脉冲电压经双二极管DB950整流，CB957、CB951、LB950、CB953组成的滤波电路滤波得到12V电压，为主板和背光灯驱动控制电路提供工作电压。TB901的11-8组输出的脉冲电压经DW951整流，CW957、CW954滤波得到100V左右的电压，为LED背光灯升压电路供电。需注意的是：待机时12V输出端电压不是为12V，而是6.5V（即约为正常时的一半），待机时100V输出端电压仅为57.5V。

4）稳压电路

       该电路对输出的12V、100V两组电压进行监测来实现稳压控制的。它主要由三端误差放大器UB952、光耦合器UB950及NW907的2脚内部的电路组成。RB952、RW961、RB953、RB956组成电阻分压取样电路。12V、100V电压经电阻分压得到的取样电压送到UB952的1脚（R极）。以输出电压升高为例，控制过程如下：

       12V/100V电压↑→UB952的1脚电压↑→UB952的2脚电流↑、电压↓→UB950的2脚电流↑、电压↓→UB950导通↑→NW907的2脚电压↓→NW907的5脚输出的PWM脉冲宽度变窄→开关管VB901导通时间缩短→12V和100V电压↓。

       若开关电源输出电压下降，则稳压过程与上述相反。

5）保护电路

       （1）过流保护电路。该电路由RB916、RB920及NW907的3脚内部电路构成。其中RB916为电流检测电阻。假如出现电源负载过重时，开关管VB901的D-S极电流急剧增大，使RB916上的压降增加，通过RB920加到NW907的3脚。当NW907的3脚上的电压上升到内部门槛电压时，内部过流保护电路启动，切断5脚的脉冲输出，电源处于过流保护状态。

       （2）过压/欠压保护电路。该电路由NW907的1脚内外电路组成。NW907的1脚内设电压检测和保护电路。当1脚电压高于5.3V或低于0.7V时，保护电路启动，NW907停止工作。本开关电源的过压保护电路有两个功能：一是市电过压/欠压保护；二是输出过压保护。

       市电过压/欠压保护是通过检测输入的市电电压来实现的。市电经DB907整流，再经RB901、RB302、RB903与RB904分压后，送到NW907的1脚。当市电电压过高或过低，达到保护设计阈值时，NW907保护电路启动，开关电源停止工作。

       输出过压保护是通过检测12V电压来实现的。该电路由13V稳压管ZD958、检测三极管Q959、光耦U965等组成。当12V输出端的电压超过13V以上时，ZD958击穿，Q959的b极加上高电平，Q959导通，光耦U965导通，其内部光敏三极管导通，U965的3脚输出高电平，经VDB915向NW907的1脚注入高电平，NW907据此进入保护状态，开关电源停止工作。

6）待机控制电路

       待机控制是对开关电源稳压电路的取样电压进行控制来实现的。该电路由QW953、QW952组成。电视机工作在开机状态时，主板送到二合一电源板的电源开/关控制电压（PS/ON）为高电平，使QW953导通，c极输出低电平，QW952截止，待机控制电路对稳压电路不产生影响，开关电源正常输出12V 和100V电压。同时主板送来ON/OFF点灯高电平和DIM调光电压到背光驱动电路，背光驱动电路工作，背光灯点亮。

       电视机工作在待机状态时，主板送来的PS/ON控制电压由高电平变为低电平，使QW953截止，c极输出高电平，QW952导通。QW952导通后，相当于将电阻RW964并联在上分压电阻RB952的两端。此时，上分压电阻是RB952和RW964两个电阻并联，下分压电阻仍是RB953和RB956两个并联。由于上分压电阻阻值减小，下分压电阻不变，因此，电阻分压的取样电压将会提高，即加到UB952的1脚的取样电压提高了，根据稳压控制原理，开关电源输出电压便会降低。该板待机时输出电压降低到正常值的1/2左右，维持主板控制系统供电。同时主板送来低电平ON/OFF点灯控制电压和低电平DIM调光调整电压，背光灯电路停止工作，进入待机状态。

       另外，该板的待机控制电路的工作状态还要受背光电路部分送来的背光保护信号的控制。当背光电路发生故障进入保护状态时，背光电路将输出一个背光电路保护停止工作的信息（为低电平）到待机控制电路，将A点的PS/ON电压拉低，迫使开关电源进入保护待机状态。
