创维168P-P420XM-20型恒流板电路分析与故障检修（上）

2018-11-28 11:22| 发布者: 南召修电视| 查看: 4613| 评论: 0

摘要: 创维168P-P420XM-20/5800-P420XM-0200恒流板应用于创维42E320W、42E350D、42E350E、42E360D、42E5CHR等液晶彩电中。该恒流板采用OZMicro公司的OZ9967方案，采用两片OZ9967GN，构成两组LED背光驱动电路，为七路LED灯 ...

创维168P-P420XM-20/5800-P420XM-0200恒流板应用于创维42E320W、42E350D、42E350E、42E360D、42E5CHR等液晶彩电中。该恒流板采用OZMicro公司的OZ9967方案，采用两片OZ9967GN，构成两组LED背光驱动电路，为七路LED灯串供电（每路电压约50V，电流约110mA）。

一、电路分析

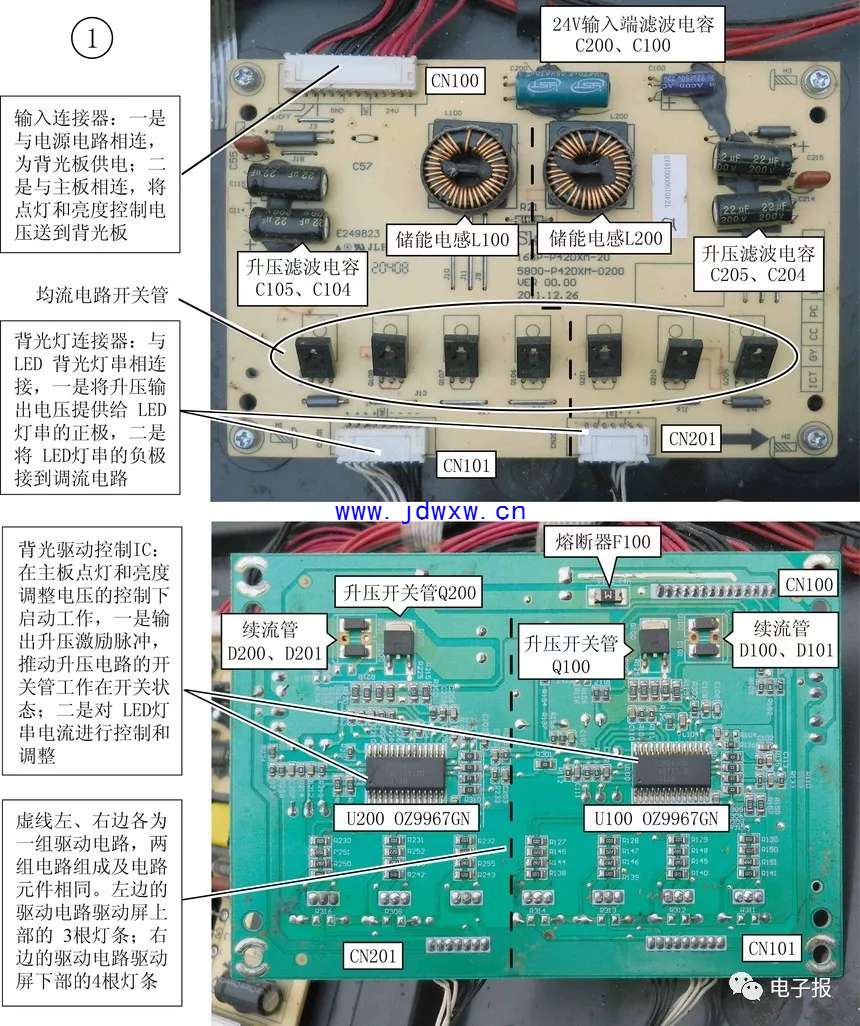

创维168P-P420XM-20恒流板有两组LED背光驱动电路，该恒流板实物图解图1所示。两组LED背光驱动电路的组成及元器件基本相同，且结构对称。但有所不同的是，元件编号为2开头的组驱动电路驱动屏上方的三路灯串，元件编号为1开头的驱动电路则驱动屏上方的四路灯串，共驱动七路灯串。每组驱动电路均由背光控制电路、升压电路、恒流/均流控制电路三大部分组成。下面以其中一组LED背光驱动电路为例分析，另一组电路工作原理与此相同。

1．背光控制电路

背光控制电路主要由OZ9967GN内外部电路构成，如图2所示。OZ9967GN是美国凹凸公司生产的6通道LED控制芯片，内含参考电压发生器、升压驱动高频振荡器、升压驱动电路、调光低频振荡器、电流平衡控制电路、保护电路等。该芯片输入电压范围宽（6～33V），IC本身具有升压电路过流、过压保护和LED背光灯串开路、短路保护、欠压锁定等功能。OZ9967GN采用28脚封装，其引脚功能见表1。

表1 OZ9967GN引脚功能和实测数据

引脚	符号	功能	电压（V）
1	COMP1	第1通道电流平衡控制	3.5～4.1
2	ISEN2	第2通道LED电流检测	0.22
3	COMP2	第2通道电流平衡控制	4.2～4.7
4	ISEN3	第3通道LED电流检测	0.21
5	COMP3	第3通道电流平衡控制	3.2～4.1
6	ISEN4	第4通道LED电流检测	0.22
7	COMP4	第4通道电流平衡控制	3.2～4.1
8	ISEN5	第5通道LED电流检测	4.97
9	COMP5	第5通道电流平衡控制	0.02
10	ISEN6	第6通道LED电流检测	4.97
11	COMP6	第6通道电流平衡控制	0.02
12	GNDP	功率地	0
13	DRV	升压驱动脉冲输出	2.06
14	VREF	芯片内部5V参考电压输出	4.97
15	CT	升压驱动信号工作频率设定	0.99
16	GNDA	信号地	0
17	ISW	升压MOSFET电流检测输入端	0.08
18	VIN	IC供电脚，电压范围6～40V	23.4
19	ENA	芯片工作使能端。高于2V开始工作，低于0.8V停止工作
