长虹LS30I机芯 LS30IS机芯液晶彩电用户升级方法

某个产品发布高版本软件时，设计部门会制作并存档用户升级文件。
　　
　　申请拿到升级文件后，把升级文件放到U盘，插到电视机USB端口，电视机会自动识别出新软件，假如电视机自身软件版本较旧，会弹出升级对话框，选择“是”，自动开始升级。升级不影响用户数据，比如屏参选择、搜索到的节目信息、网络设置、工厂分量和PC通道的ADC等参数。
　　
　　举例：860系列目前最新的软件版本是LPC30IS-MXX-V2.01-WX-HD-860，这个版本里面包含用户升级文件为：工厂和网络升级文件2D-HD-V2.01-860售后.rar，解压此文件，得到LPC30IS-MXX-WX-HD-860_2_0_1-1_0.bin和ls30isupgrade.bin，把这两个bin文件放到U盘根目录，插到电视机上即可。

长虹LS30I机芯 LS30IS机芯液晶彩电强制升级方法

长虹LS30I机芯 LS30IS机芯液晶彩电工装软件升级所需工具

　一、硬件工具
　　
　　1、USB连接线；
　　
　　2、VGA线；
　　
　　3、MSTAR串口调试工具(假如要写mboot到spi flash，必须用此工具；假如只写应用程序到nand flash，则可以用其他的串口工具)

　　二、软件工具
　　
　　ISP_Tool_4505(在线写程工具)，用于写U40位号的SPIFLASH
　　
　　SecureCRT6.0（串口工具），U40位号软件启动后，控制CPU，向U75位号（NANDFLASH）写入软件。
　　
　　tftpd（文件网络传输工具）
　　

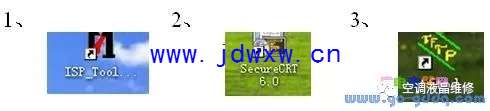

　　工具图示

长虹LS30I机芯 LS30IS机芯液晶彩电SecureCRT 6.0安装与设置

1、解压SecureCRT-v6.02.rar压缩包
　　
　　2、按照解压得到的说明文档进行安装

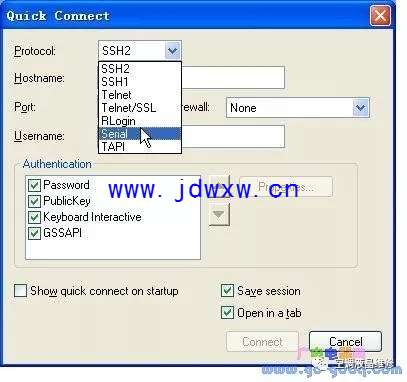

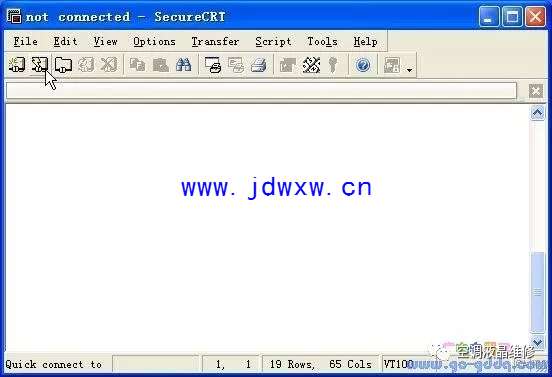

　　点击连接按钮，如图：

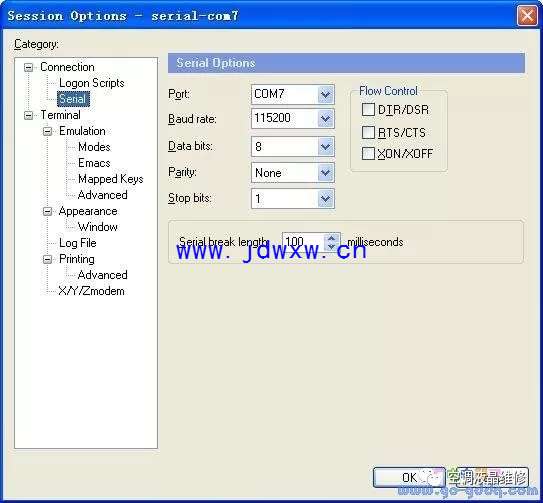

　　选择Serial，如图，并按下页图设置相关参数

　　Port口编号（com7），会因电脑的不同而不同，RTS/CTS前面的勾一定要去除。

长虹LS30I机芯 LS30IS机芯液晶彩电工装+ USB升级方法

1、把相应的nand和script文件拷贝到U盘根目录；
　　
　　2、把U盘插到电视机的两个USB端口中上面的那个端口；
　　
　　3、按照第21页的方法进入命令行；
　　
　　4、在命令行输入命令“usbreset”，看到如下页所示的打印。假如有提示“1StorageDevICe(s)found”，即可以进行升级，否则更换U盘尝试；
　　
　　5、在命令行输入命令“ustar”，开始升级；
　　
　　6、升级完成后，停留在命令行，输入命令“reset”，重新启动电视机；

　　<<MStar>>#usbreset
　　
　　(Re)startUSB...
　　
　　CheckUSBport[0]:
　　
　　Hosttype:2
　　
　　sCANningbusfordevices...1USBDevice(s)found
　　
　　scanningbusforstoragedevices...bulkmaxPACketsize:200
　　
　　iobuf[0]:0
　　
　　1StorageDevice(s)found

　　备注：
　　
　　1、假如电视机无法启动到可以进入工厂菜单，并且输入m、b、m、b无法进入命令行，则可以用ISP_Tool_4505烧写“mboot_进入命令行.bin”到U40，强行进入命令行，对U75进行你想要做的操作。但注意一点，U75烧写好后，必须利用ISP_Tool_4505把正常的mboot烧回去，电视机才能够正常工作。
　　
　　正常的mboot，一般\images_t3\mboot目录下有一份；不过，mboot以多媒体研发中心技术管理部存档的文件为准。
　　
　　2、用户升级或者强制升级的时候，尽量格式化U盘，并且不要存放和升级无关的文件

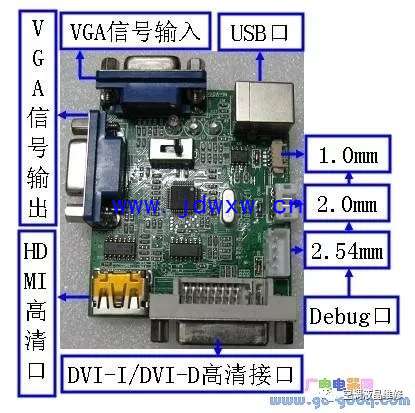

长虹LS30I机芯 LS30IS机芯液晶彩电烧写工装的连接

　1、用USB线，把MSTAR调试工具的USB端口与电脑的USB端口连接；
　　
　　2、用VGA线，连接MSTAR调试工具的VGA信号输出端口和电视的VGA端口；
　　
　　3、确保MSTAR调试工具的拨动开关处于靠近VGA信号输出端口位置，即与第三页示意图相反的位置
　　
　　4、用网线，把PC的网络端口和电视机的网络端口连接（烧写U75 NAND FLASH需要此操作，U40 SPI FLASH不需要）；
　　
　　5、如下页图所示设置SecureCRT 6.0 （烧写U75 NAND FLASH需要此操作，U40 SPI FLASH不需要）

长虹LS30I机芯 LS30IS机芯液晶彩电烧写软件内容

长虹LS30I机芯 LS30IS机芯液晶彩电要烧录的元件及对应的烧录文件。
　　
　　U40位号SPIFLASH：
　　
　　例如：
　　
　　路径：\LPC30IS-MXX-V2.01-WX-SD-860\精密公司制造厂2D-SD-V2.01-860写程\U40位号(SPIFLASH)烧录文件
　　
　　存档文件：精密公司制造厂2D-SD-V2.01-860写程.rar
　　
　　文件：mboot-860-v2.01.bin
　　
　　U75位号NANDFLASH：
　　
　　例如：
　　
　　路径：\LPC30IS-MXX-V2.01-WX-SD-860\USB强制升级文件2D-SD-V2.01-860整机\images_t3
　　
　　存档文件：USB强制升级文件2D-SD-V2.01-860整机.rar
　　
　　文件：images_t3目录下的所有文件
