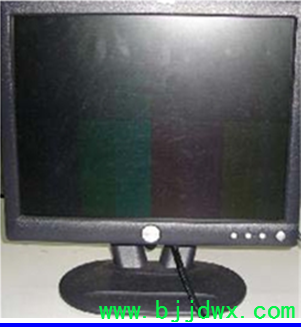

如何修复戴尔 E153Fpc液晶显示器显示关机问题

2018-9-20 13:21| 发布者: 南召修电视| 查看: 879| 评论: 0

摘要: 如何修复戴尔 E153Fpc液晶显示器显示关机问题修复戴尔 E153Fpc液晶显示器投诉的几秒钟后，显示屏关闭（电源指示灯仍然）没有困难。一般来说，这种类型的问题发生，我们会先怀疑逆变器电路板，那么最后的滤波电容和 ...

修复戴尔 E153Fpc液晶显示器投诉的

几秒钟后，显示屏关闭（电源指示灯仍然）没有

困难。一般来说，这种类型的问题发生，我们会先

怀疑逆变器电路板，那么最后的滤波电容和主要

板。

一个有缺陷的于一体的灯具和故障 TL1451AC的PWM逆变器集成电路 IC或可能导致显示关机以及。假如灯是有缺陷的，它会发送一个反馈引脚 3或14 TL1451AC集成电路，造成它停止产生输出信号从而显示刚刚关掉你一旦切换“开.

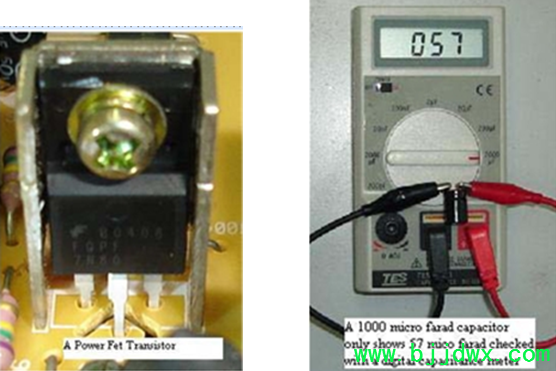

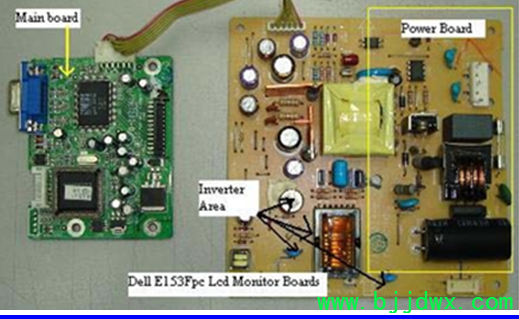

电源板是用SG6841D的PWM IC和一个 FQPF7N80权力

场效应管。假如这部分权力的打击，这是很容易解决，因为它

有少部分。您还可以使用其他零件号代替功率场效应晶体管一样 K1118。像往常一样，在

开放的封面，我会先检查

任何烧毁组件，连接器松动，

破获板，干燥等关节做前

电压测试。至于灯，我会

最后检查一下，因为很少灯

宠坏了。

经扫描组件在任何恶劣

启动电压测试，我发现了一个过滤器

电容器，变成了黑颜色。

已上升至12奥姆。这滤波电容器

位于 C922与价值 1000微

法拉16伏特。

假如您没有血沉米你总是可以使用数字

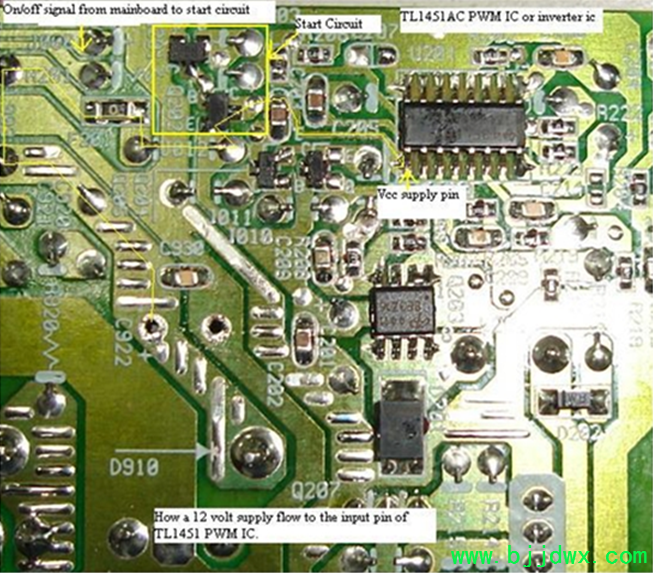

电容米。的价值，我是从测量的坏电容为 57微法拉。假如您没有血沉米，确保您获得 oneit的快速，准确。现在的问题是，为什么一个滤波电容可导致显示关机？假如你仔细看图片，我

提请黄%色路径向您展示如何电压流动。顺便说一下，在恶劣的电压滤波电容线为 12伏。

电压通过一个贴片晶体管在启动电路和流量直脚 9（的VCC）的TL1451AC集成电路。为了让 12伏到

流过晶体管，达到的VCC引脚的芯片，第一，

就'必须发送信号从主板触发晶体管

假如没有信号传送到晶体管（关闭信号），都在开始晶体管

电路无法打开，没有电压会通过后续的IC。从而

假如主板或任何部分的启动电路组件损坏，有

有权力，但没有显示，因为 TL1451AC不会发送信号

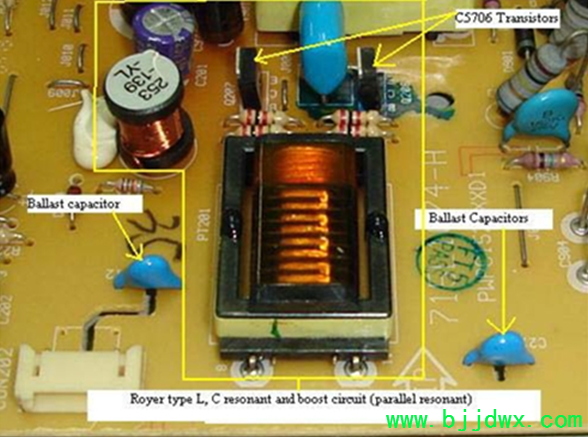

L型的罗耶和c谐振和升压电路（即由 C5706

晶体管，电容器，变压器，线圈，场效应管，二极管，电阻器），因此没有

高电压所产生的高电压变压器，这将导致

并没有显示。

在上述情况下，液晶显示器显示关机是由于

纹波因为不良滤波电容。纹波造成的

TL1451AC 集成电路是不稳定的，并最终关闭输出信号。仅更换滤波电容解决了液晶戴尔 E153Fpc

监控关机问题。

结论，不要总是假定，液晶显示器是非常艰难的，或

难以修复。从上面的文章，你可以看到，引起关机问题只是一个坏电容。假如你充分理解

如何液晶显示器工程，然后为你的机会成功地修复

监视器是非常高，但它再次依赖于供应备件

部分。假如你从来没有碰到任何 LCD监视器发送给您修理首次，继续下去，并开始解决它。谁知道有一天

液晶显示器维修可能成为一个主要的收入来源

您和您的业务。
