逻辑板也可以这样修

2018-9-18 14:45| 发布者: 南召修电视| 查看: 973| 评论: 0

摘要: 一台HKC杂牌机开机背光亮，无图像，有伴音，检查发现逻辑板保险电阻开路，测试后面直流电阻无明显短路。但是换了一个保险开机，不但保险烧了，而且主板上面一个三极管还冒烟了，估计是我换上去的保险太大，为了保险 ...

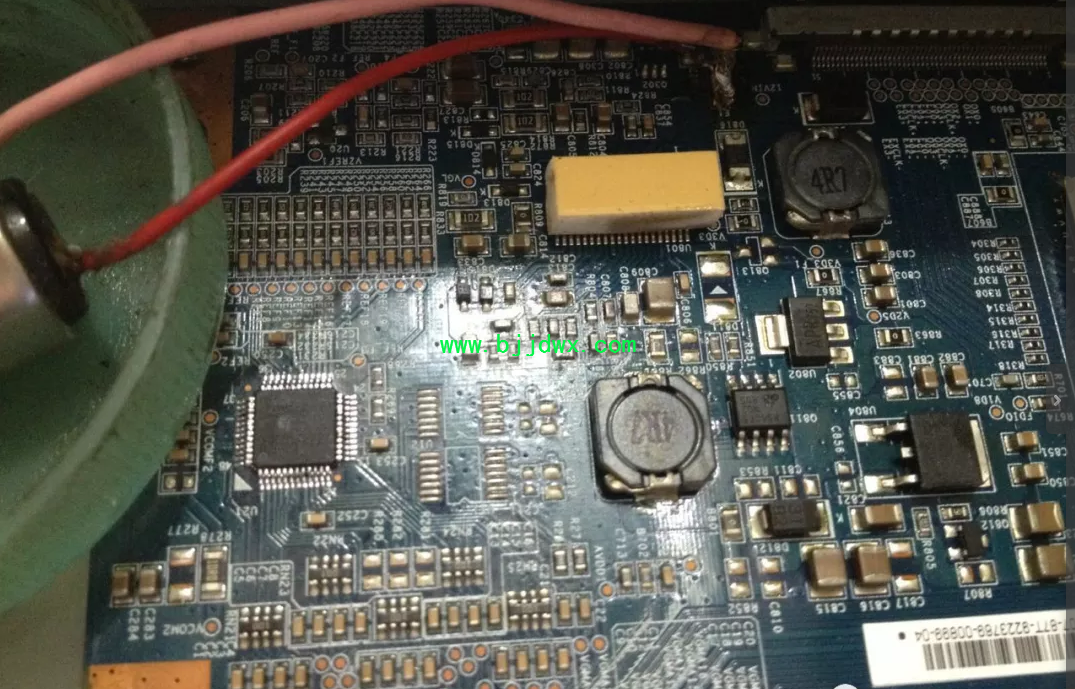

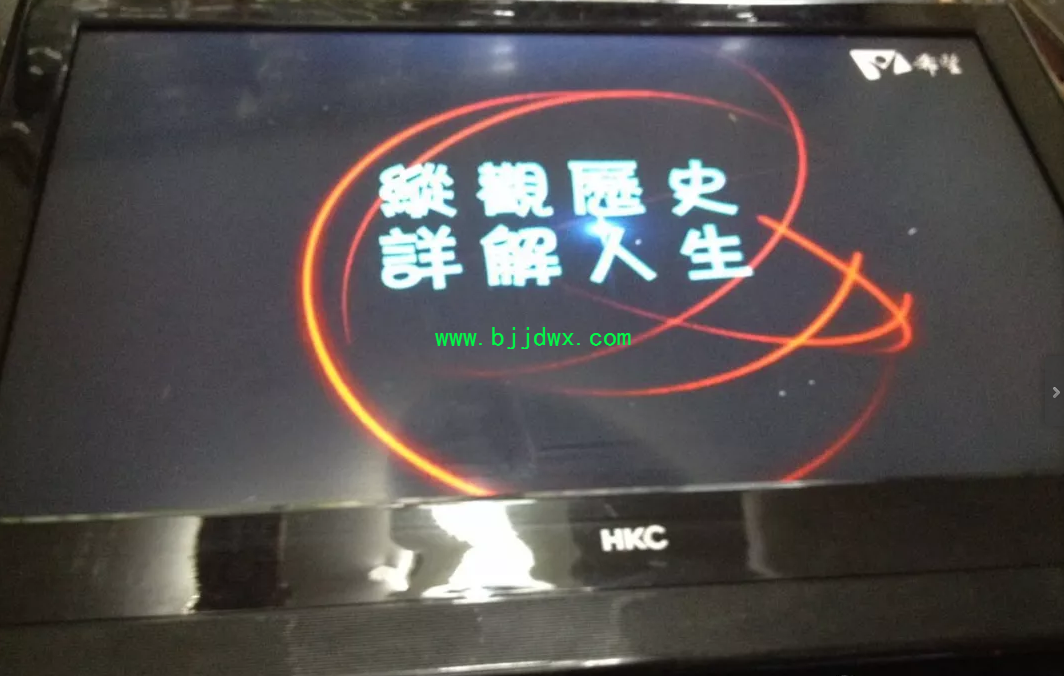

一台HKC杂牌机开机背光亮，无图像，有伴音，检查发现逻辑板保险电阻开路，测试后面直流电阻无明显短路。但是换了一个保险开机，不但保险烧了，而且主板上面一个三极管还冒烟了，估计是我换上去的保险太大，为了保险于是取下逻辑板，单独接入12V电压到逻辑板，这时候逻辑板保险处我用一个灯泡串联其中，开机发现灯泡比较亮。于是手去摸逻辑板上面的芯片，发现AS15-F很烫手，这下我明白了，逻辑板属于交流短路,于是换掉AS15-F接入12V这时候灯泡不亮了，芯片也不发烫了。于是将修复的逻辑板装上电视机，换掉主板上面的三极管，开机图像再现。还有就是这台机器逻辑板已经合符我的思维了，原来我换AS15-F就加了扇热器，这个逻辑板出厂就有了，难怪这个机器用了这么久电视机才坏第一次。
