TCL王牌L42M71D型液晶彩电，开机后出现满屏彩色条纹

一台L42M71D型液晶彩电，开机后出现满屏彩色条纹。

分析检修:本故障原因有:(l)LVDS信号格式选择错误;(2)视频信号格式缩放变换块IDl00供电丢失或损坏;(3)LVDS数据存

储器ID300的供电丢失或本身损坏;(4)LVDS信号插座或逻辑板上屏线插头接触不良;(5)主控片IDll0的123、169脚的3.3V-LVDS供电丢失或内部数据处理电路损坏;(6)LVDS信号编码块ID200/210损坏或供电异常。

接原先易后难原则，首先测得LVDS插座BD200的②脚(SEL_LVDS1言号格式选择电平)电压为OV.

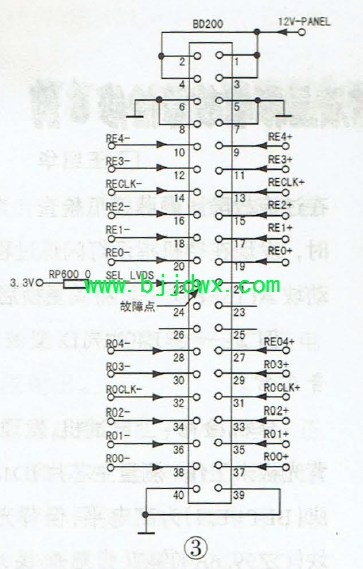

查资料得知，在该型机芯中，此脚电压应为高电平，即LVDS信号为JEIDA格式。BD200的22脚经保险电阻RP600（0Ω）接3.3V电压，如图3所示。检查发现，RP600与BD200②脚之间的铜箔有裂纹。为防不测，索性将BD200的引脚全部重焊一遍后试机，故障排除。
