46英寸乐华液晶彩电，刚开机时图像正常，几分钟后图像上出现快速晃动的暗影

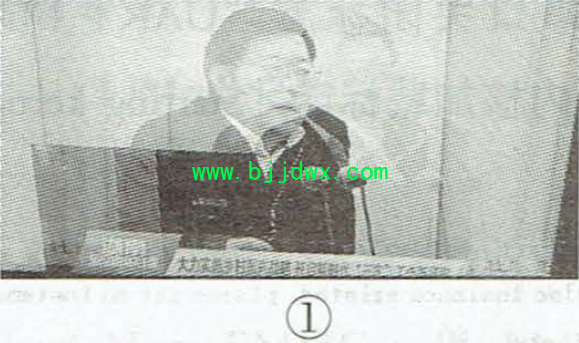

一台46英寸乐华液晶彩电，刚开机时图像正常，几分钟后图像上出现快速晃动的暗影，如图1所示，但伴音与遥控、键控操作一直正常。该机的信号源来自中九卫星接收机，采用AV线连接。怀疑信号源有问题，改用网络机顶盒并用HDMI线连接，热机时图像上无暗影，但间歇出现瞬间绿屏、白屏现象，看来还是电视机有问题。

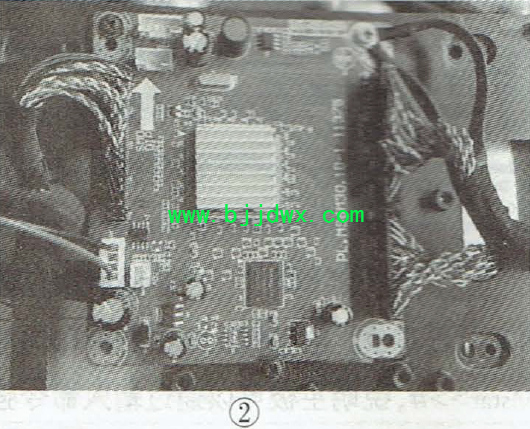

拆机检查，本机安装有一块变频板，主板输出的LVDS信号送给变频板，经变频处理后，其信号通过两条上屏线与逻辑板相连，如图2所示。怀疑易下降。

上屏线接触不良，仔细擦拭其触点后试机，故障依旧。

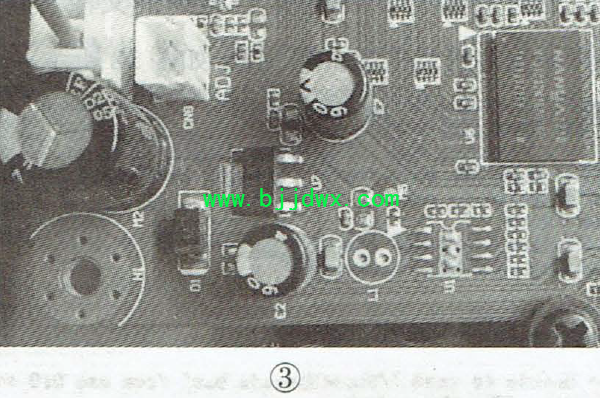

在检查中发现变频板上的低压差三端稳压器L1117-3.3(U7)烫手，这明显不正常，看来故障原因也就在此处。查看U7的外围线路，发现U7是将输入的12V电压稳压成3.3V，供给变频芯片与存储器，如图3所示。细想一下，这样设计不是很合理，因为U7的输入、输出电压差约为8.7V(12V-3.3V)，加之U7的输出电流较大，则U7功耗较大，发热必然严重，时间一长，其稳压性能也易下降。

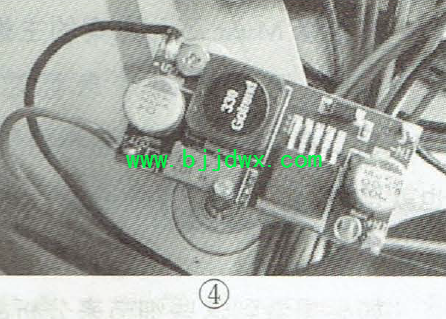

为彻底解决这一问题，笔者增加了一块12V转5V的小板，如图4所示，先将12V变换成5V，然后再将5V电压加到U7的输入端，这样U7的输入、输出电压差仅为1.7V(5V-3.3V)，远远低于之前的8.7V。

照此改动后试机手摸U7表面只有微热感，至此故障排除。
