SL42M6型液晶彩电，按二次开机键后红色待机指示灯闪烁随后常亮，黑屏，无图、无声

2018-9-8 13:43| 发布者: 南召修电视| 查看: 848| 评论: 0

摘要: 一台SL42M6型液晶彩电，按二次开机键后红色待机指示灯闪烁随后常亮，黑屏，无图、无声。分析检修:在红色待机指示灯闪烁期间，查得U300相关供电端子电压正常，表明主开关电源工作正常。测量FLASH存储器(U303)⑦、⑧脚 ...

一台SL42M6型液晶彩电，按二次开机键后红色待机指示灯闪烁随后常亮，黑屏，无图、无声。

分析检修:在红色待机指示灯闪烁期间，查得U300相关供电端子电压正常，表明主开关电源工作正常。测量FLASH存储器(U303)⑦、⑧脚的供电端，发现U303与MCU通讯的时钟、数据波形幅度偏小。

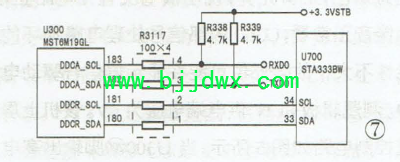

该型彩电的总线通讯器件除存储器、高频头外，还有数字音频功放U700，如图7所示。U700的33、34脚通过排阻分别与U300的180、181脚相连。

在红色待机指示灯闪烁期间，测得U700的33、34脚电压约为0V。断电检查，发现U700主电压供电端⑧、11脚对地电阻接近0Ω，显然U700己损坏。换新U700后开机，故障排除。此时测得U700的33、34脚电压约为+3V。
