康佳LED42US92DC型液晶彩电开机之后黑屏没有声音的维修

康佳LED42US92DC型液晶彩电开机之后黑屏没有声音的维修

该机在按下电源开关通电后，红色指示灯亮，数秒钟后变为绿色指示灯亮，但无图像、无伴音，黑屏幕。

    根据故障现象，指示灯由红色变为绿色，说明副电源正常，主板控制系统正常，电视机已经进入开机模式，故障原因一是主电源工作失常，二是主板电路有故障。

    拆机检测，＋5V待机电压正常，＋24V电压快速升到＋26V，然后又慢慢降为9.5V；＋12V电压在开机瞬间上升到＋8V左右，然后降为3.7V。估计该故障系保护电路动作所致。

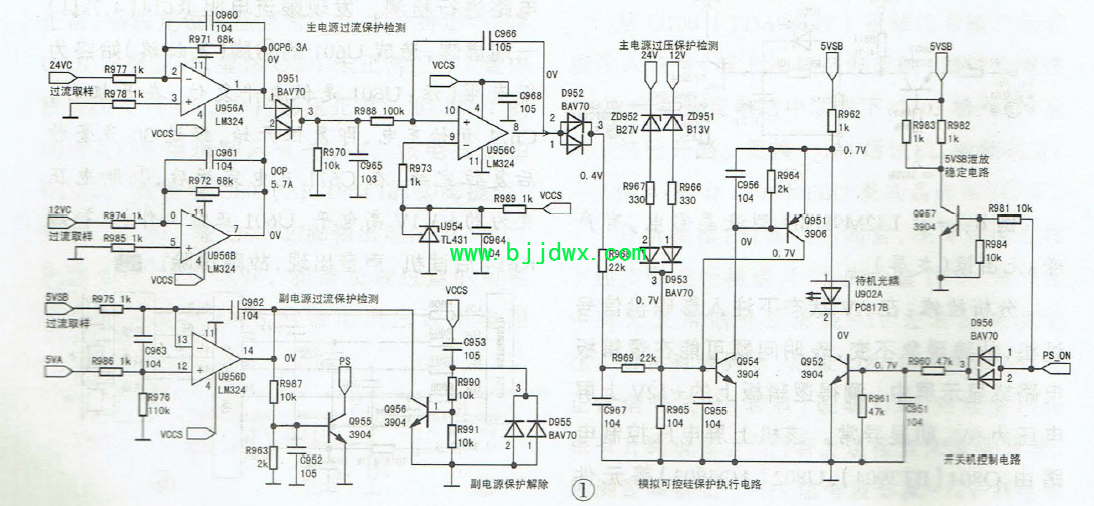

    该机设有以模拟晶闸管Q951、Q954为核心的过流、过压保护电路，如图1所示。当发生过流或过压故障时，Q954的b极变为高电平，Q954、Q951导通，光耦U902因①脚电压过低而截止，开关电源进入待机状态。

上电测得Q954的b极电压为0.7V，由此判断保护电路已启动。在开机的瞬间测得过压保护隔离二极管D953的正极电压约为0.5V，然后降为0V，由此判断过压保护电路已启动。

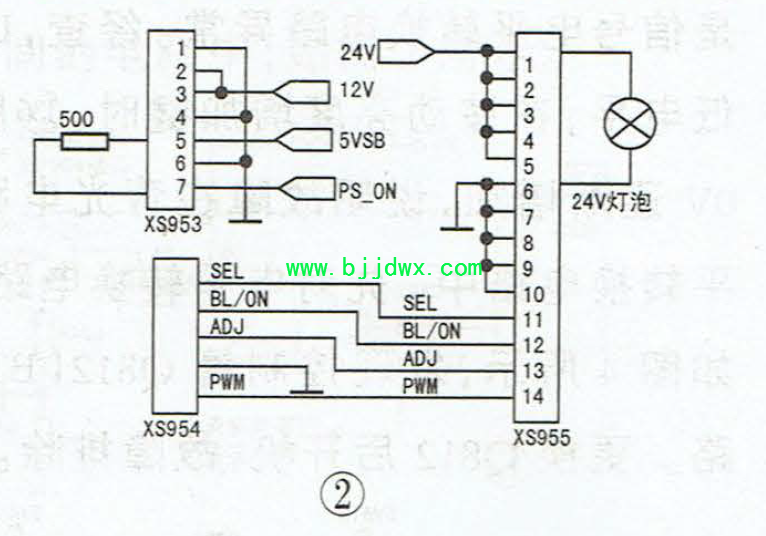

    断开电源板上的＋24V和＋12V电压输出插座XS953、XS955的排线，在XS953的⑤、⑦脚之间接一只500Ω电阻，以强制开机；在XS955的24V输出端①、⑥脚之间接一只24V摩托车灯泡做假负载，如图2所示。

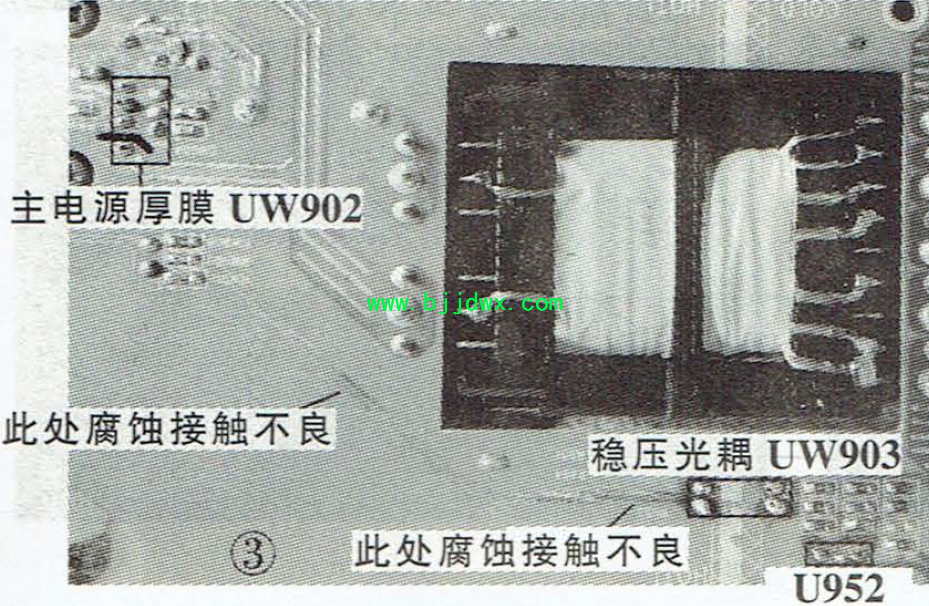

接下来将Q954的b极对地短接，手按住电源开关为电源板通电，发现＋24V电压快速升到30V、迅速断电。根据经验，稳压电路中的误差放大器和光耦易损坏。检查这部分电路，发现光耦UW903的③、④脚到主电源厚膜块UW902的②、⑥脚之间铜箔有腐蚀的痕迹，如图3所示。用细导线连接此部分电路后试机，故障排除。
