超低功耗VKL060 SSOP24 I2C接口低休眠电流LCD液晶显示驱动器

2022-3-14 20:44| 发布者: 芒果DB| 查看: 728| 评论: 2|原作者: 芒果DB

摘要: 产品型号:VKL060产品品牌:永嘉微电/VINKA封装形式:SSOP24产品年份:新年份原厂直销,工程服务,技术支持,价格最具优势! VKL060概述:VKL060是字段式液晶显示驱动芯片。功能特点:★ 液晶驱动输出: Common 输出4 ...

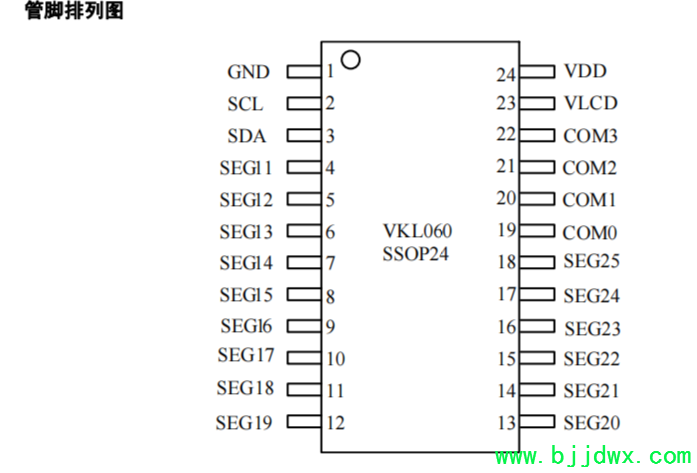

产品型号:VKL060
产品品牌:永嘉微电/VINKA
封装形式:SSOP24
产品年份:新年份
原厂直销,工程服务,技术支持,价格最具优势!
VKL060概述:
VKL060是字段式液晶显示驱动芯片。

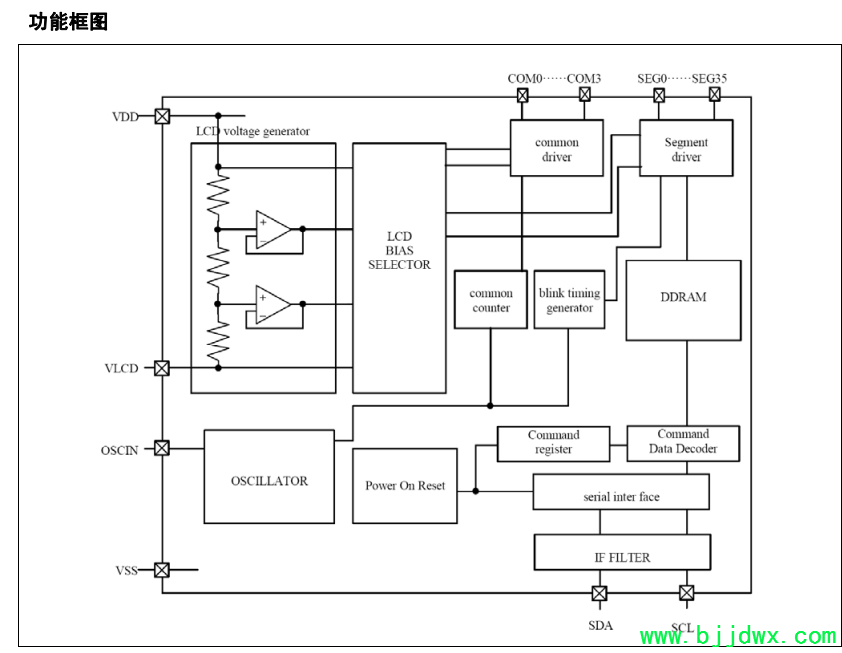

功能特点:
★ 液晶驱动输出: Common 输出4线;Segment 输出15线
★ 内置Display data RAM (DDRAM);内置RAM容量:15*4 =60 bit
★ 液晶驱动的电源电路;1/2 1/3 Bias 1/4 Duty
★ 内置Buffer AMP
I2C串行接口(SCL, SDA)
★ 内置振荡电路
★ 不需要外围部件
★ 低功耗设计
★ 搭载等待模式
★ 内置Power-on Reset电路
★ 搭载闪烁功能
★ 工作电源电压: 2.5-5 .5V
★ 此篇产品叙述为功能简介,如需要完整产品PDF资料可以联系
★ 手1*88*24*6624*36
★ 企娥:36*18*88*5898

LCD/LED液晶控制器及驱动器系列芯片简介如下:
RAM映射LCD控制器和驱动器系列:
VK1024B  2.4V~5.2V   6seg*4com  6*3   6*2            偏置电压1/2 1/3   S0P-16
VK1056B  2.4V~5.2V   14seg*4com 14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V~5.2V   18seg*4com 18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V~5.2V  18seg*4com  18*3  18*2            偏置电压1/2 1/3   SOP-28
VK1088B  2.4V~5.2V  22seg*4com  22*3                偏置电压1/2 1/3   QFN-32L(4MM*4MM)
VK0192   2.4V~5.2V  24seg*8com          偏置电压1/4      LQFP-44
VK0256   2.4V~5.2V  32seg*8com          偏置电压1/4      QFP-64
VK0256B  2.4V~5.2V  32seg*8com          偏置电压1/4       LQFP-64
VK0256C  2.4V~5.2V  32seg*8com          偏置电压1/4      LQFP-52
VK1621 2.4V~5.2V  32*4 32*3 32*2             偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V~5.5V   32seg*8com             偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V~5.2V   48seg*8com              偏置电压1/4     LQFP-100/QFP-100/DICE裸片
VK1625    2.4V~5.2V  64seg*8com          偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V~5.2V  48seg*16com          偏置电压1/5    LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂,工程服务技术支持,主营LCD驱动IC; LED驱动IC 触摸IC LDO稳压IC; 水位检测IC)
高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4~5.5V  20seg*4com 16*8         偏置电压1/3 1/4   I2C通讯接口    SOP-28
VK2C21B  2.4~5.5V  16seg*4com 12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24
VK2C21C  2.4~5.5V  12seg*4com 8*8          偏置电压1/3 1/4   I2C通讯接口    SOP-20
VK2C21D  2.4~5.5V  8seg*4com   4*8        偏置电压1/3 1/4   I2C通讯接口    SOP-16
VK2C22A  2.4~5.5V 44seg*4com              偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4~5.5V  40seg*4com            偏置电压1/2 1/3   I2C通讯接口    LQFP-48
VK2C23A  2.4~5.5V  56seg*4com 52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64
VK2C23B  2.4~5.5V  36seg*8com            偏置电压1/31/4   I2C通讯接口    LQFP-48
VK2C24   2.4~5.5V  72seg*4com 68*8 60*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80
超低功耗LCD液晶控制器及驱动系列:
VKL060   2.55.5V  15seg*4com            偏置电压1/2 1/3   I2C通讯接口   SSOP-24
VKL128   2.55.5V  32seg*4com            偏置电压1/2 1/3   I2C通讯接口   LQFP-44
VKL144A  2.55.5V  36seg*4com            偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.55.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列:
VKS118   2.45.2V  118seg*2com            偏置电压 --       4线通讯接口   LQFP-128
VKS232   2.45.2V  116seg*2com            偏置电压1/1 1/2   4线通讯接口   LQFP-128
———————————————————————
内存映射的LED控制器及驱动器
VK1628 --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:70/52
共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP28
VK1629 --- 通讯接口:STb/CLK/DIN/DOUT    电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:16段8位   共阳驱动:8段16位   按键:8x4  封装QFP44
VK1629A --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:16段8位   共阳驱动:8段16位   按键:---  封装SOP32
VK1629B --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:112
共阴驱动:14段8位   共阳驱动:8段14位   按键:8x2  封装SOP32
VK1629C --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:120
共阴驱动:15段8位  共阳驱动:8段15位   按键:8x1  封装SOP32
VK1629D --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:96
共阴驱动:12段8位  共阳驱动:8段12位   按键:8x4  封装SOP32
VK1640 --- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SOP28
VK1640A --- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SSOP28
VK1640B --- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:96
共阴驱动:8段12位  共阳驱动:128位   按键:---  封装SSOP24
VK1650 --- 通讯接口: SCL/SDA    电源电压:5V(3.0~5.5V)
共阴驱动:8段4位   共阳驱动:4段8位   按键:7x4  封装SOP16/DIP16
VK1651 --- 通讯接口: SCL/SDA    电源电压:5V(3.0~5.5V)
共阴驱动:7段4位   共阳驱动:4段7位   按键:7x1  封装SOP16/DIP16
VK1616 --- 通讯接口: 三线串行    电源电压:5V(3.0~5.5V)
显示模式:7段4位   按键:7x1  封装SOP16/DIP16
VK1668 ---通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:70/52
共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP24
VK6932 --- 通讯接口:STb/CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:8段16位17.5/140mA  共阳驱动:16段8位   按键:---  封装SOP32
VK16K33 A/B/C--- 通讯接口:SCL/SDA   电源电压:5V(4.5V~5.5V)   驱动点阵:128/96/64
共阴驱动:168位/12段8位/8段8位
共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3
封装SOP20/SOP24/SOP28
