创维液晶电视47E800A黑屏有声修复一例

2021-4-23 13:34| 发布者: 好人| 查看: 5935| 评论: 3

摘要: 今天客户将一台创维47e800a液晶电视搬来店里，说电视有声但黑屏。我通电试机，确实有开机声音，但屏无任何反应。拆机测量恒流板背光电压输出电容两端有54伏电压，怀疑是背光坏，用背光灯测试仪检测背光灯条是好的。 ...

今天客户将一台创维47e800a液晶电视搬来店里，说电视有声但黑屏。我通电试机，确实有开机声音，但屏无任何反应。拆机测量恒流板背光电压输出电容两端有54伏电压，怀疑是背光坏，用背光灯测试仪检测背光灯条是好的。拔掉逻辑板上的小排线试机，电光能亮，但灰屏。

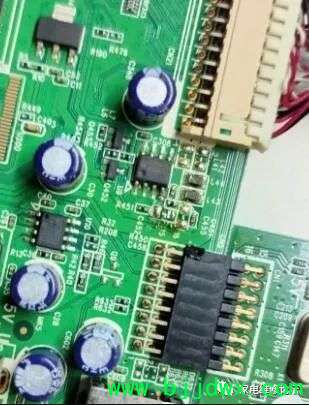

检查逻辑板无12V电压输入，再查主板也无12V输出，经查发现STM9435八脚MOS管旁有个小贴片电容C15漏电，将它拆掉试机一切正常。


..
