飞利浦32PHF3655/T3型液晶彩电，黑屏伴音正常的维修

一台飞利浦32PHF3655/T3型液晶彩电，黑屏，伴音正常。

一台飞利浦32PHF3655/T3型液晶彩电，黑屏，伴音正常。

拆机检查，发现该机为AOC代工产品，怀疑该机LED灯珠有问题，因刚修了一台32英寸的AOC液晶彩电（还不到一年的新机器），故障原因是两颗灯珠坏。

测LED灯条供电，在二次开机后升到25V就开始下降，应该是过压保护，判断屏内灯条有问题。拆屏，发现灯珠跟上次修理的AOC机的一样，屏内共有三根并联的灯条，每根灯条由7只灯珠串联。用指针表R×10k挡逐个检测，发现每根灯条上都有一颗灯珠不亮。

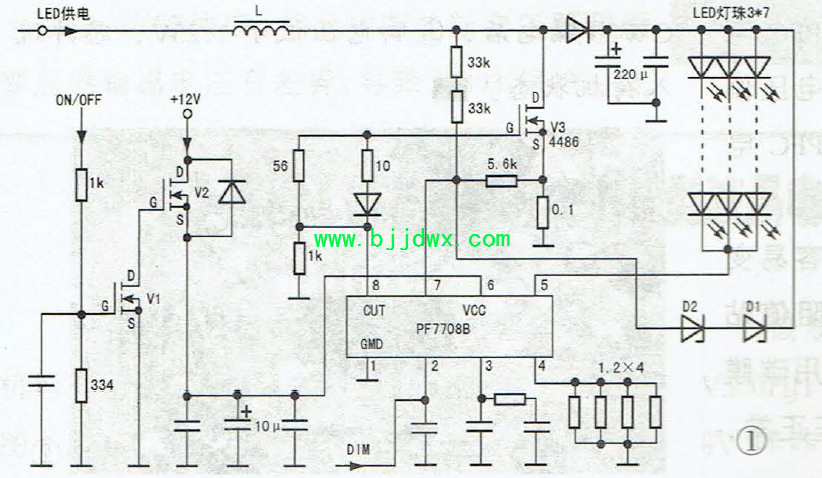

实绘该机LED灯条驱动电路，如图1所示。二次开机后，ON信号为高电平，场效应管V1、V2相继导通，+12V送到PF7708B的⑥脚（VCC端），⑧脚输出推动信号，推动场效应管V3工作于开关状态。V3导通时，电感L储能；V3截止时，电感L的感应电压与LED供电叠加，供给LED灯条。

⑦脚为保护端口。当V3过流时，⑦脚电压高过保护闭值，过流保护。当输出电压过高时，稳压管D1、D2击穿，⑦脚电压升高，过压保护。④脚为LED灯条电流监测脚，LED灯条电流通过⑤脚内部电路到④脚，再经4只并联的1.2Ω电阻到地。芯片根据④脚①电压调节⑧脚输出驱动信号的占空比，从而调节输出电压以稳定灯条电流。②脚为调光DIM端口，通过内部电路调节⑤脚电压，改变LED灯珠电流，从而改变背光亮度。③脚外接RC网络，调节⑧脚驱动信号的工作频率。

由于该机每根灯条上均有一只灯珠损坏，于是短接损坏的灯珠后上电试机，故障排除。此时测LED灯条供电约为20V，说明该机采用3V灯珠。

值得注意的是，假如各个灯条损坏的灯珠个数不一致，就不能短接了事，否则流过各灯条的电流差异太大，会加速灯珠损坏。
