TCL王牌L46M71D型彩电，灰屏，伴音正常

一台TCL王牌L46M71D型彩电，灰屏，伴音正常。

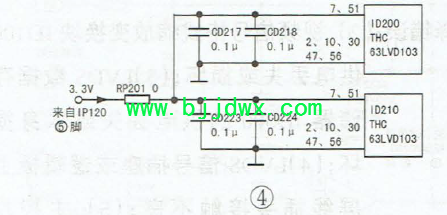

分析检修:首先测LVDS信号插座BD200中相关引脚波形，无LVDS信号时钟与数据信号波形。随后测LVDS信号编码器ID200、ID210(均为THC63LVD103)输出端波形，仍无时钟与数据信号波形。测ID200、ID210的3.3V供电端⑦、51脚电压为0V，说明供电电路有问题，相关电路如图4所示。

DC/DC变换块IP120(MP1411)⑤脚输出3.3V电压，经保险电阻RP201送出。查IP120⑤脚输出电压为0V，但输入端④脚的12V电压正常。

查IP120外围元件正常，怀疑IP120损坏，但换新后开机，IP120输出电压不足2V，且温升很高，随即降为0V。考虑到IP120具有幸二过流、过热保护功能，故障极有可能是IPn主室主短路，导致IP120因过流而保护。这将导致IH200、ID200/210、ID300等众多IC对LVDS信号的处理与存储工作无法进行，从而形成本故障。经查，滤波电容CD223(0.1f.LF)严重漏电。更换CD223后开机，3.3V电压恢复，故障排除。
