TCL液晶LCD组件板通病维修案例

案例一：MS91C维修实例

机型：L42E9FR (MS91C)

故障现象：不开机。

检修流程：

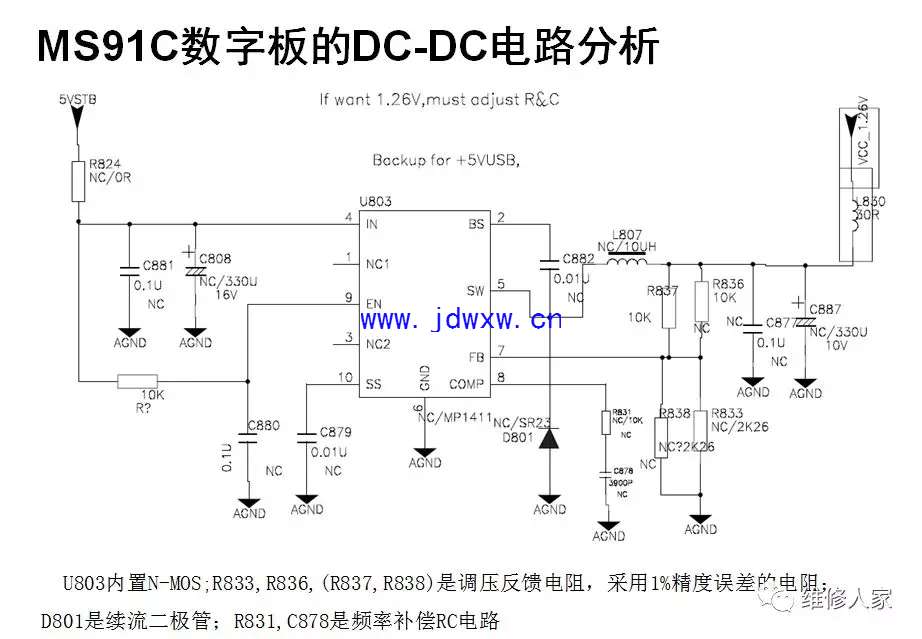

此机器是分公司的返修板。首先接入机架测试故障，发现指示灯亮，但是不开机。初步分析：由于指示灯正常点亮，说明待机电路的5V待机电压正常。于是测试数字板插座P803的P14脚，没有高电平输出。进一步测试待机控制的Q803的B极为高电平。说明数字板的主解码没有工作，因此首先检查数字板的待机供电电路，MS91C的待机供电有两个：分别是U800的3.3V和U803产生的1.26V.测试发现：U803的DC-DC工作异常，电压不到1V。因此可以判断是因为待机的工作电压异常，造成主解码不工作的，因为电压低，首先排除负载的因数，于是测试L807处的对地电阻也没有发现异常，就基本排除负载的因数。因此怀疑是DC-DC电路的取样反馈电路有问题，测试发现反馈电阻：R833阻值变大。更换后故障排除。

案例二： MS91C维修实例

机型：L42E9FR (MS91C)

故障现象：TV无台

检修流程：

    首先开机测试发现TV无台，而且在TV状态下摇控不灵敏，测试其他信源都正常，而且摇控反应都正常。初步分析：是TV高频部分有问题，而且可能是软件的问题。首先升级软件后再次测试，故障依旧。于是对比测试高频头的各个引脚电压，除AGC电压高到4V以外，没有发现其他异常。测试在搜台的时候，VT电压也正常变化，图像也会有雪花。于是代换高平头后再次测试，故障依旧。于是检查中频解码，测试对比各个引脚电压，也未发现异常，代换后故障依旧。此时再次分析故障现象，在TV状态下出现摇控不灵敏的问题，摇控信号是直接到主解码的，因此认为问题可能在主解码。进一步测试高频头部分的总线电压是：4.8V正常。为进一步确认故障范围，断开主解码和高频部分的总线连接，开机测试还是会出现摇控不灵敏的问题。就进一步排除高频部分的可能。于是代换主解码后再次测试，故障排除。

案例三： MS91C维修实例

机型：L42E9FR (MS91C)

故障现象：台偏。

检修流程：首先开机确认故障现象，重新收台后每个台都有一些频率偏移，图像不良，重新微调后可以校正，也可以保存。因此首先怀疑是高频部分异常，于是检测高频头的供电没有发现异常，其他引脚电压也正常，于是先代换高频头后再次测试，但是故障依旧。此时想到搜台是由软件控制的，于是升级主程序，开机测试故障依旧。测试维修陷入困境。再次分析故障，觉得问题可能在中频解码部分。于是检修中频解码的工作条件，供电、总线、晶振都没有发现问题，测试各个引脚电压也没有发现异常。于是决定先代换中频解码IC，可是重新测试故障依旧。此时也只有声表没有代换过，于是短路声表后再次搜台，故障排除，因此可以判断问题是在声表。代换后故障排除。

案例四：MS91B维修实例

机型:L32E9V (MS91B)

故障现象：机器有响声。

检修流程：

首先拆开机壳，然后通电后将喇叭静音。再仔细倾听，机器里的确有响声，但是噪声不大。基本可以判断问题是在电源板上，但是代换电源后还是有响声。说明问题是在数字板，但是之前将喇叭已经静音。数字板上其他地方哪里还有可能产生响声呢？因为机器可以正常开机，因此开始认为数字板上的电源部分应该没有问题。但是后来找不到原因，只好去测试数字板上的供电电路。发现U805、U804组成的DC-DC电路输出电压有点低，大约在4.5V只有抖动。断开L800后就没有响声，说明问题是在DC-DC电路，于是对比测试发现U804的电压不对，代换后故障排除。

备注：L800发出声音，但是并不能说明问题是在L800.L800发出声音的原理是U804的工作异常造成的。

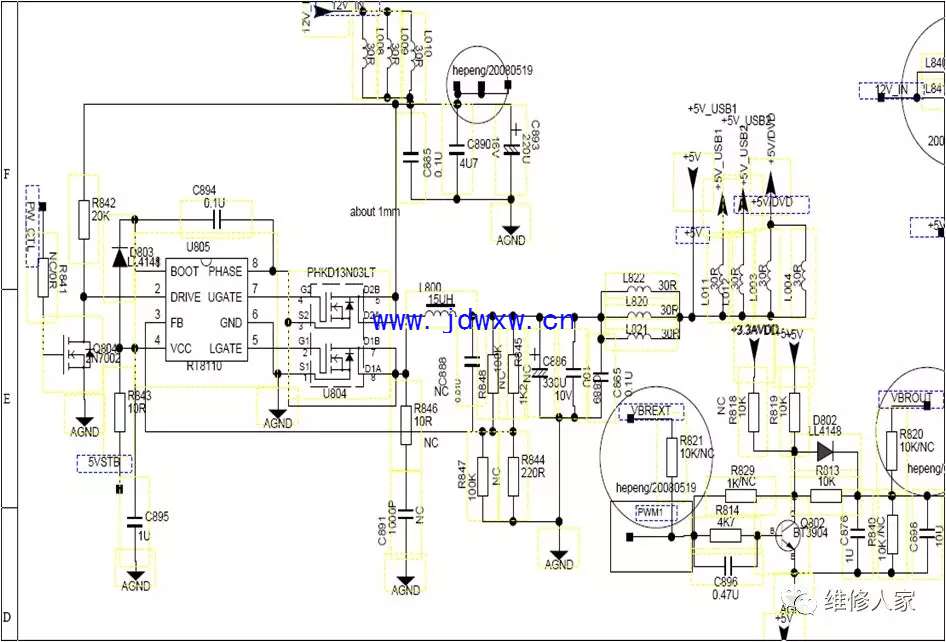

MS91B图纸

案例五： MS91B维修实例

机型:L26E9 (MS91B)

故障现象：触摸按键不灵敏。

检修流程：首先通电测试，发现触摸按键不灵敏，响应迟钝，有时还无反应。测试摇控信号响应灵敏、说明问题就是在触摸按键板有问题。这个机器采用的是静电感应的按键板，测试数字板给触摸按键板提供的供电正常，而按键板的反馈信号也有。只是有时无反应。于是代换按键板故障排除。后来又核对电路图纸后测试，没有发现按键板IC的异常。无意间用手压紧按键板后，再来测试按键的反应正常。于是用泡棉加到按键板和屏之间，再次测试反应正常。

案例六： MS91B维修实例

机型:L32E9（MS91B)

故障现象：不开机。

检修流程：首先通电测试，发现指示灯亮，用摇控和按键测试都是不开机。于是首先测试电源的5V输出电压正常，而且从数字板发送到电源板的开机PW-0N也是高电平，但是电源板没有12V和24V的输出，因此怀疑是电源问题，首先代换电源板，但故障依旧。说明因该是负载的原因。于是依次断开12V和24V的负载后再测试，发现断开12V负载后电压正常。说明数字板的12V支路异常。于是测试发现12V支路对地短路。依次断开12V的各负载通路，发现断开R1050和R1051后电压回复正常，进一步测试发现数字功放U700供电短路。更换U700后电压恢复正常，开机测试故障排除。

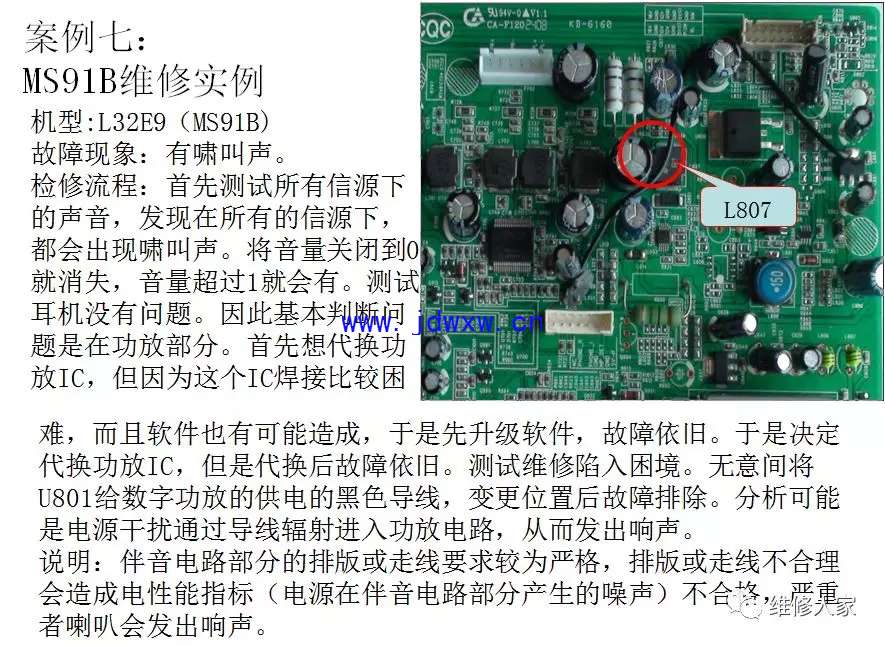

案例八：MS91B维修实例

机型:L32E9V （MS91B)

故障现象：背光亮，无图像。

检修流程： 首先开机测试故障现象是：背光亮、黑屏、无字符。（以前故障案例：L22M9背光亮，白屏、黑屏灰阶循环转换，有点类似）。因为背光亮，说明背光板的供电24V正，背光开关信号也正常。所以首先判断可能是软件问题。于是先代换软件，但是故障依旧。于是测试数字板输出的三个关键点（背光开关、T-CON供电、背光亮度）都正常。说明数字板工作基本正常，于是代换屏后再次测试故障依旧。问题还是在数字板上，于是进一步测试数字板上的LVDS数据输出波形，发现数字板没有输出LVDS波形。于是测试主解码上的所有供电电感处的电压都正常，于是代换主解码后再次测试故障排除。

备注：LVDS信号中的时钟和数据的电压使用指针式万用表测试：大约在1V左右。

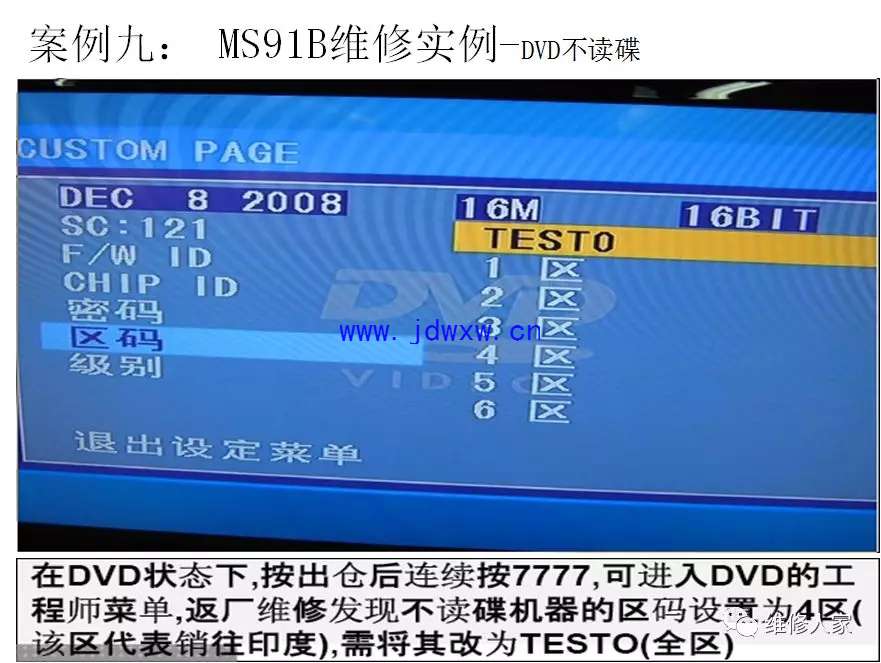

案例十： MS91B维修实例

机型:L22M9 (MS91B)

故障现象:灰屏

检修流程:首先通电测试：仔细观察故障现象为灰阶测试信号交替变化,说明背光没有问题。于是初步测试数字板输出到屏的T-CON板上的LVDS线上供电正常,但是数据和时钟电压为零,说明故障不应该在屏部分,故障基本可以判断是在数字板上。于是进一步测试主解码U300(MST6M19)外围各部供电均正常,因此怀疑软件部分有问题,准备给机器在线升级。但是接上升级板准备升级时发现机器故障消失,在断开升级板后机器处于死机状态,因数字板各部分供电均正常,于是测数字板各路总线电压,发现U305的VGA总线无电压（P182、P183),此时机器出灰阶信号,在接上电脑和升级板后VGA的总线电压为4.2V左右机器正常,确认故障在此部位,测外围上拉电阻正常,于是更换U300后VGA总线电压恢复为正常,机器故障排除.

案例十一：MS91B维修实例

机型:L32E9V (MS91B)

故障现象：DVD模块遥控不灵敏。

检修流程：首先开机测试：电视机本身遥控没有问题，只有DVD模块部分遥控灵敏，反映迟钝。进一步测试DVD模块本身的按键测试，按键部分正常。这个机芯的DVD的遥控是数字板的遥控接收到信号后通过RXD和TXD去控制DVD模块的因此怀疑是数字板的软件问题。因此首先在线升级软件后再次测试，故障依旧。因此决定代换DVD模块测试。代换后测试还是遥控不灵敏。因此故障可以判断还是在数字板上。但是数字板的软件已经升级过。有可能造成不良的有可能是数字板的主解码。在检查主解码的各个供电都没有异常的情况后，因为主解码焊接比较费时间。决定先补焊主解码测试不行后在代换。最后代换主解码故障排除。

备注：图纸和线路板上的RXD和TXD引脚的位号相反。实际测试：P6脚RXD是:3.3V.P7脚TXD是1.6V.
