该液晶电视功率小，开关电源没有功率因素校正电路。

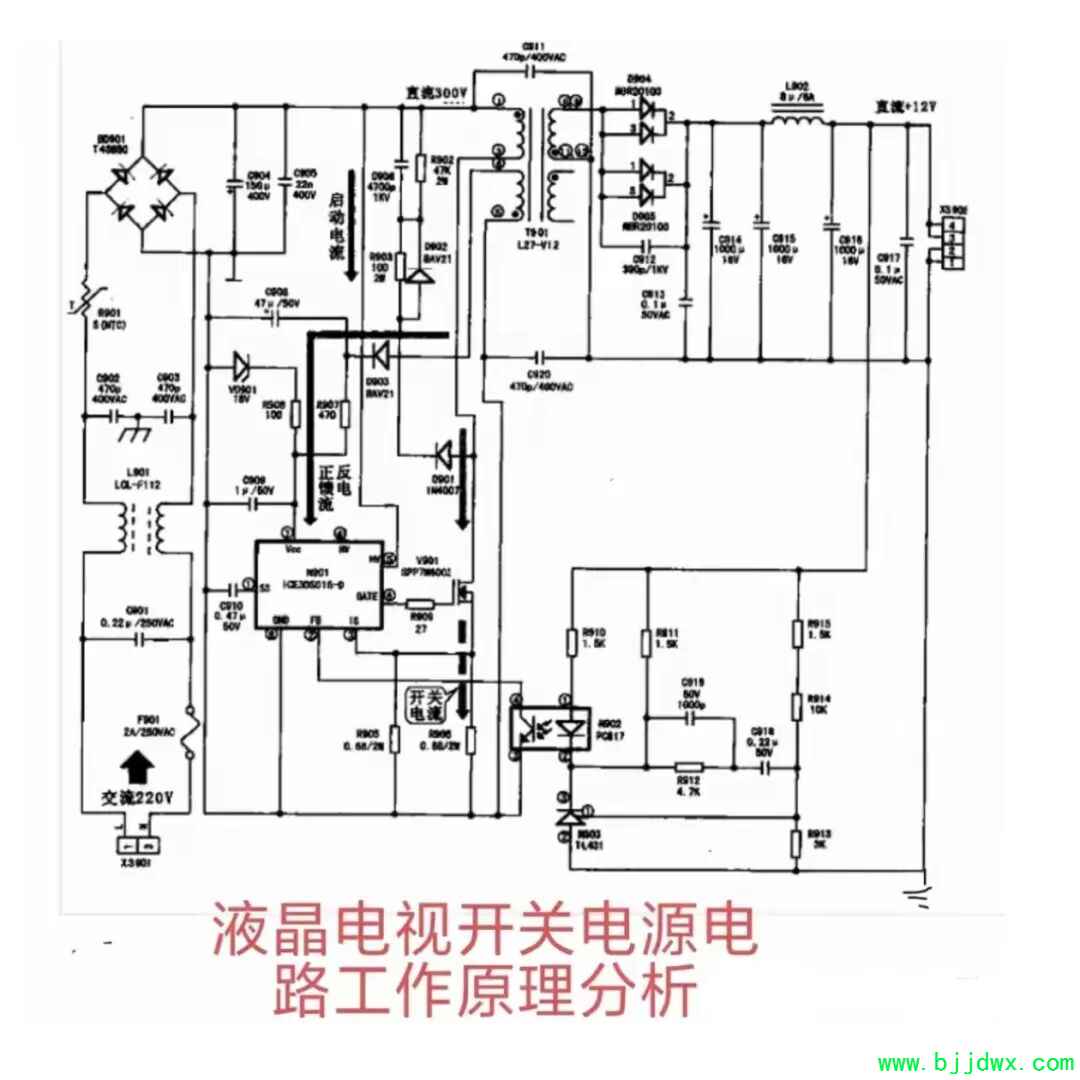

如图示
主要由以下几部分构成:
一、+300V形成电路
交流220V经过保险F901防过流，安规X电容C901防差模干扰噪声，以及共模电感L901、Y电容C902、C903抗共模干扰后，再经热敏电阻R901抗浪涌电流冲击后，经整流桥BD901整流，电容C902、C903进行高、低频滤波，形成平滑+300V直流电供后级电路使用。
二、电源管理芯片高压启动电路
+300直流电直接送入电源管理芯片高压启动端HV，再经芯片内部有源受控启动电路从芯片软启动脚SS输出电流给软启动电容C910充电。
当C910持续充电，电压上升到电源芯片工作阈值时，芯片启动工作，内部振荡电路工作，形成开关管PWM占空比信号从GATE脚输出驱动开关管V901工作于高频开关状态。
三、二次供电形成电路
当开关管V901工作后，将稳定的直流+300V斩波成高频脉冲直流电。同时高频变压器开始转换能量，辅助绕组产生感应电势经D903整流，C908滤波形式二次供电经R907限流，c909滤波给芯片供电脚VCC供电。此时内部受控启动电路断开，芯片工作电压由VCC脚供电。
R908、+18V稳压管VD901为二次供电稳压电路。
四、次数输出
从图中可以看出，该开关电源为反激式开关电源，因此，当开关管V901导通时，变压器磁芯储存能量，而开关管截止时又释放能量，通过次级绕组感应输出，由复合二极管D904、D905整流，C913、C914高、低频滤波，再由C915、L902、C916构成的LC兀形滤波器平滑成稳定直流+12V供后级电路使用。
五、输出稳压电路
R914、R915和R913构成+12V电压上下分压取样电阻，取样电压送入TL431(N903)①脚，控制TL431的导通状态，进而控制光耦(N9o2)导通程度，调整芯片FB脚反馈电压，芯片根据FB电压调整开关管PWM占空比，达到稳压目的。
如当+12V电压升高时，取样电压也升高，TL431导通程度变强，电流变大，光耦光敏二极管发光也变强，使得光耦光敏三极管导通也变强，FB脚电压下降，与内部基准电压比较后，内部逻辑电路将开关管PWM占空比减小，使开关管导通时间变短，而截止时间变长，从而使开关变压器能量转换效率变低，输出电压下降，回落到+12V，达到稳压目的。
