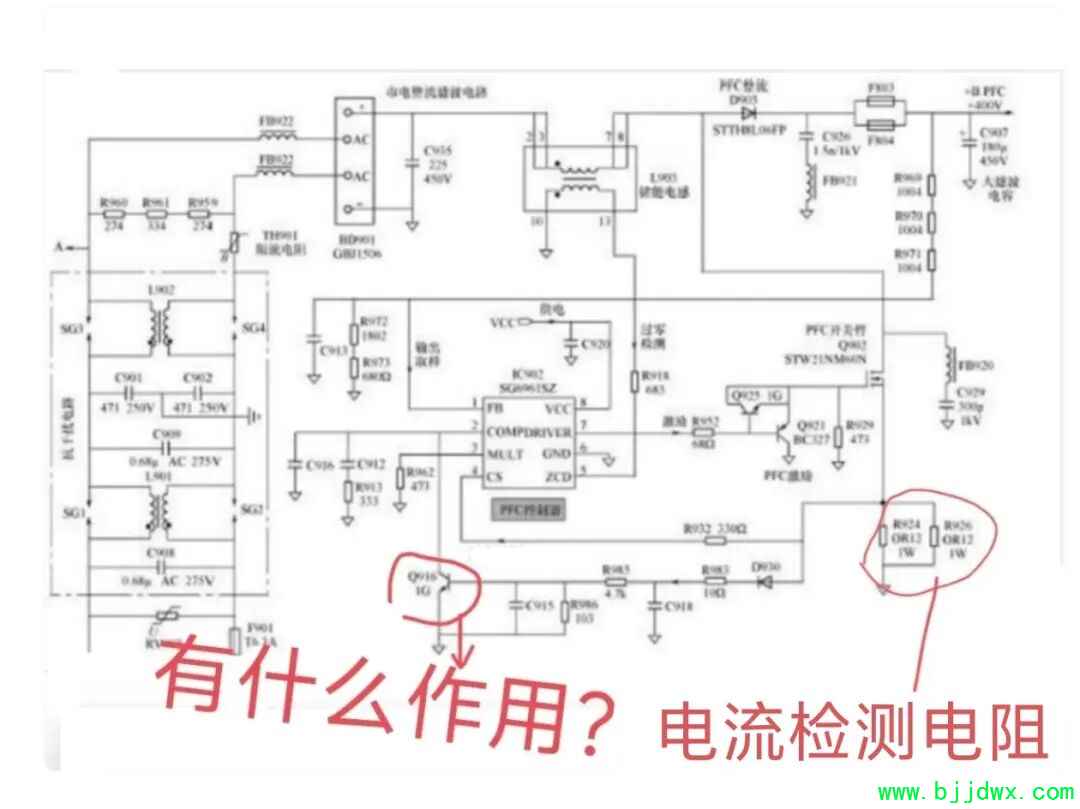

配图为液晶电视电源输入及PFC电路
那么图中三极管Q916有何作用？
从图中可知，Q916与PFC芯片COMP脚位相连。COMP脚为PFC芯片补偿脚。
这是一个用于PFC（功率因数校正）电路的逐周期峰值电流限制与保护电路。其核心作用是防止PFC开关管Q902过流，实现快速、逐周期的保护。
工作原理分析：
①信号采样：
开关管Q902源极的电流检测电阻(R24、R925并联)用于采样开关电流。当电流流过时，检测电阻上端产生一个正向电压，其大小正比于瞬时电流。
②触发与动作：
该电压通过二极管D930连接至三极管Q916的基极。当开关管电流正常时，R924、R925上端电压较低，不足以使二极管D930导通，三极管Q916也不导通，电路不工作。一旦电流异常增大，上端电压使二极管D930导通，三极管Q916立即导通。
③保护动作
三极管Q916导通后，其集电极将COMP脚电压迅速拉低至接近地电位。COMP脚是PFC控制器误差放大器的输出端，也是电流环路补偿网络的关键节点，其电压直接决定了芯片内部电流环路的参考峰值。
COMP脚电压被强制拉低，导致PWM比较器的电流参考阈值急剧下降。这使得控制器在当前开关周期内立即减小或关闭驱动脉冲PWM，强制降低开关管Q902电流，从而实现对峰值电流的“钳位”和快速限流保护。
此电路通过硬限幅方式，确保了系统即使在动态负载或故障条件下也能安全可靠运行。
