大屏液晶开关电源电路，一般都配备一个单独副电源电路，它给主板提供+5V(或+3.3V等)待机电压，以及产生PFC芯片及主电源芯片工作电压，并受控于开关机电路。

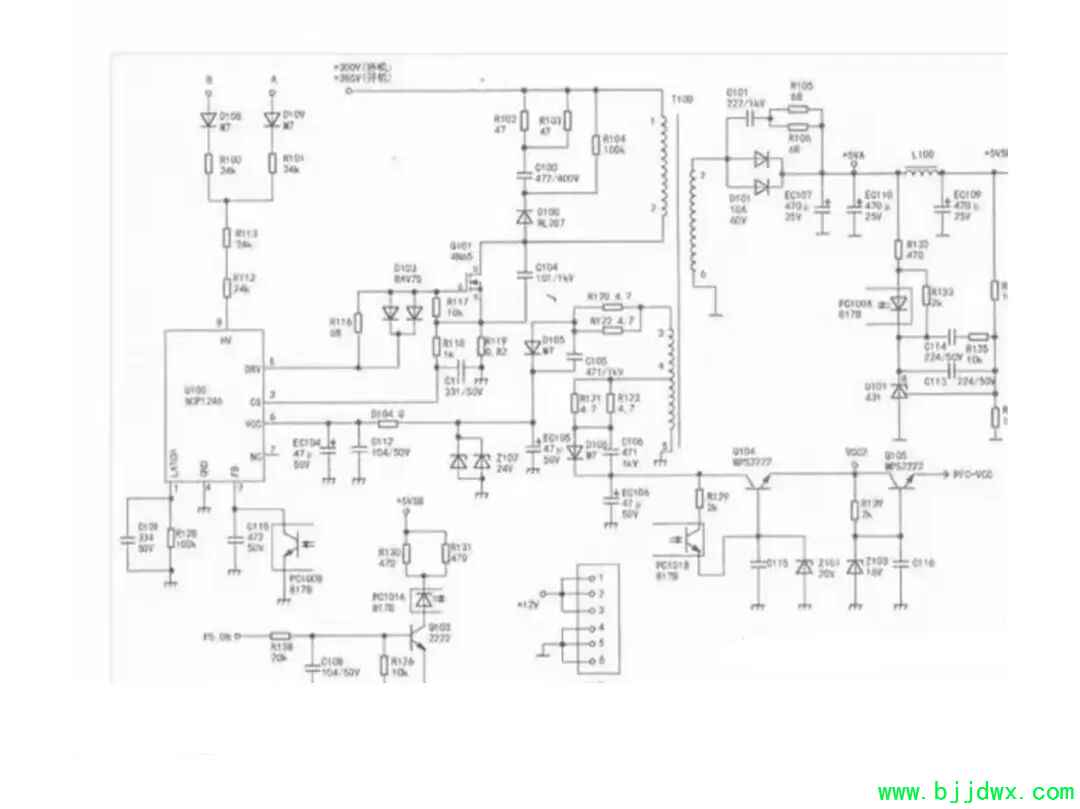

现以海尔液晶电视副电源电路为例分析之
从电路图可以看出，该电源芯片为NCP1246，它是副电源工作的核心元器件。
现以它为中心进行电路分析:

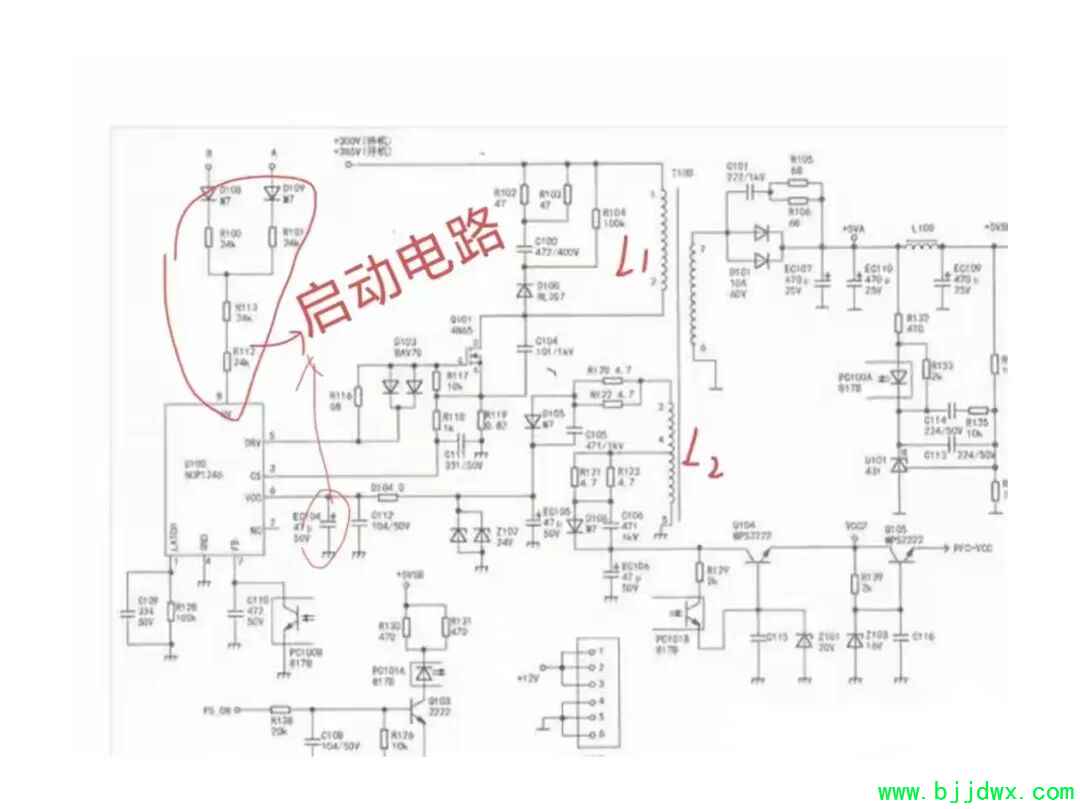

一、启动供电
⑧脚为启动供电端(HV)，它通过外接启动电阻R113、R112、R100、R101从+300v处分压形成。
+300V直流电由220V交流电通过D108、D109整流形成。
芯片内部直流源电路从⑧脚高压侧分流给⑥脚外的电容EC104充电。当该电容电压上升到芯片工作阈值时开始工作。
二、驱动场效应开关管
⑤脚为PwM脉宽信号输出脚，当芯片启动后，芯片振荡器起振，⑤脚输出PWM驱动信号，通过R116、D103使场效应开关管Q101工作在导通、截止交替状态。

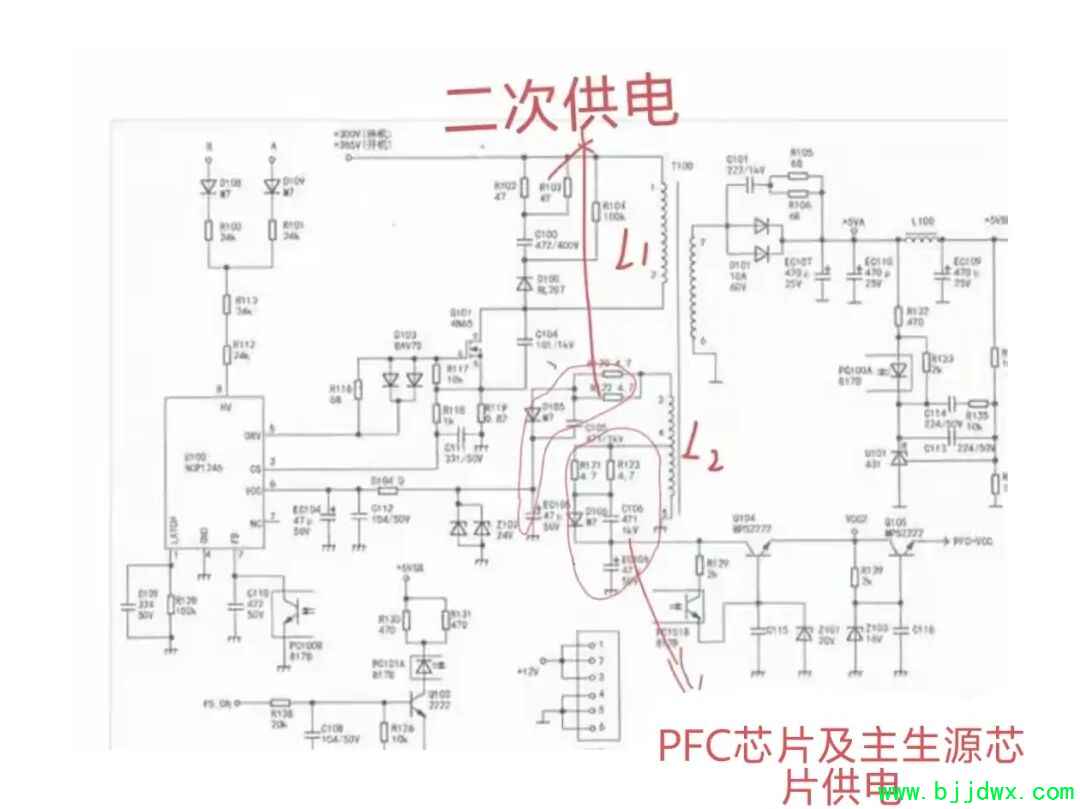

三、产生二次电压
⑥脚为芯片二次供电端，
当场效应开关管Q101开始导通工作，高频变压器开始转换能量，由辅助绕组L2产生感应，产生两路电压。
一路由R120、R122限流，D105整流，EC105滤波形成二次供电给芯片⑥脚提供二供电。
一路通过电阻R121、R123限流，二极管D106整流，EC106滤波形成PFC芯片及主控芯片供电送往开关机电路。
如图示

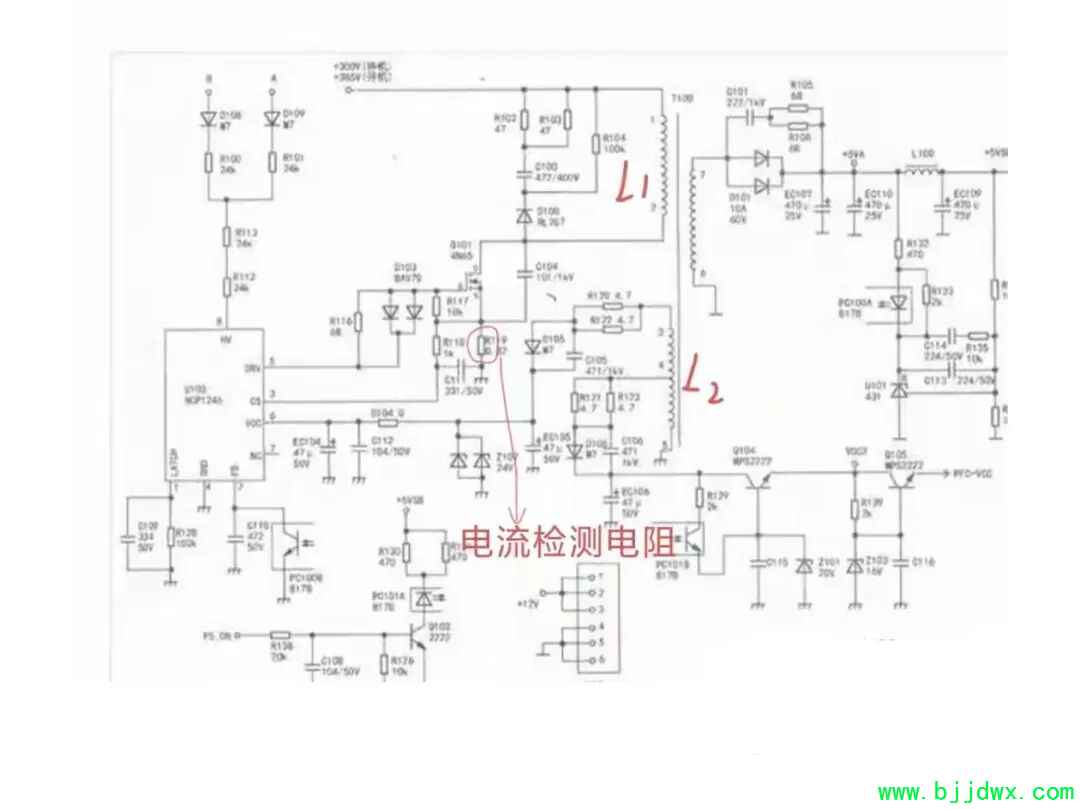

四、过流保护
芯片④脚为电流检测脚(CS)，R119为开关管Q101源极电流检测电阻，当开关管Q101过流时，R119压降增大，通过R118反馈到③脚，使③脚电压也增大，芯片道过内部比较后终止PWM输出，或改变PwM占空比，使开关管截止或导通时间变短，从而达到保护及调整电流的目的。

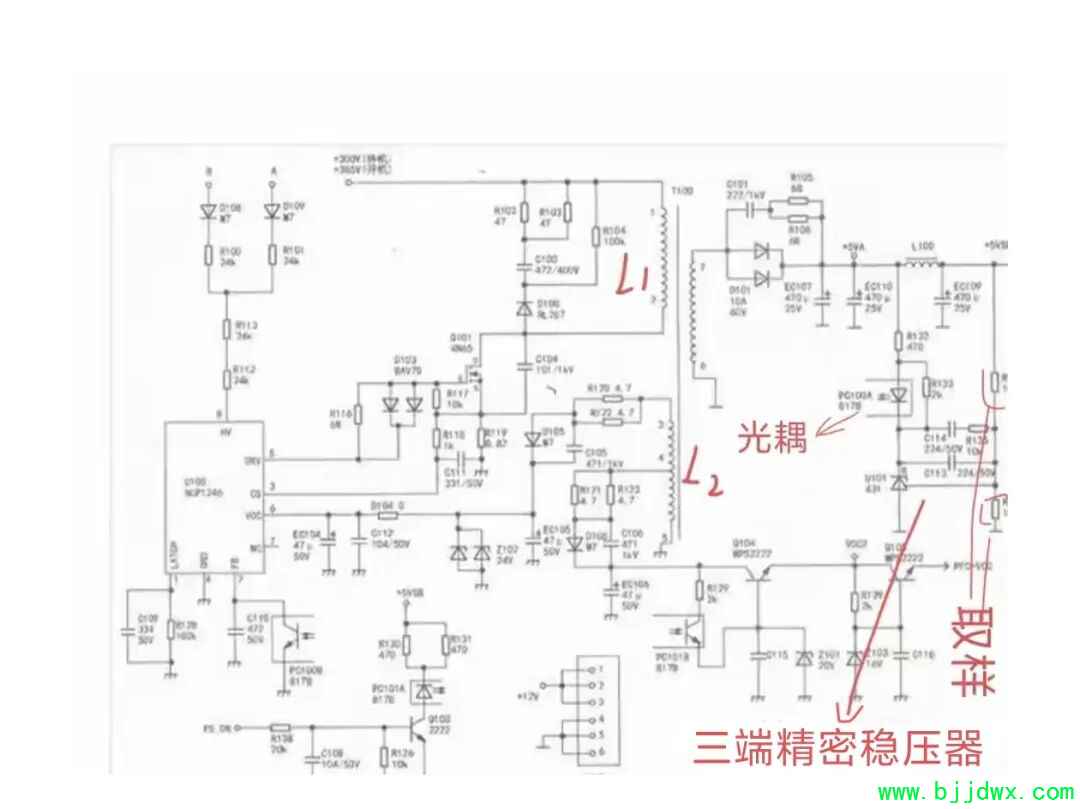

五、反馈稳压电路
芯片②脚为稳压反馈输入端。
R137、R134为待机+5v今压取样电阻。当+5ⅴ电压变化，取样电压也变化，从而使输入到TL431控制端电压也变化。TL431的导通程度也变化，使光耦内发光二极管发光强度也跟着变化，光敏三极管导通程度同样跟着改变，反馈到芯片②脚(FB)的反馈电压也变化，跟内部基准电压比较，不断调整PWM占空比，从而改变开关管导通时间，达到输出电压稳定的目的。
六、次级输出
高频变压器次级感应电势通过复合整流管D101整流，电容EC107、EC110滤波形成待机+5V，供主板待机及开关机电路工作。

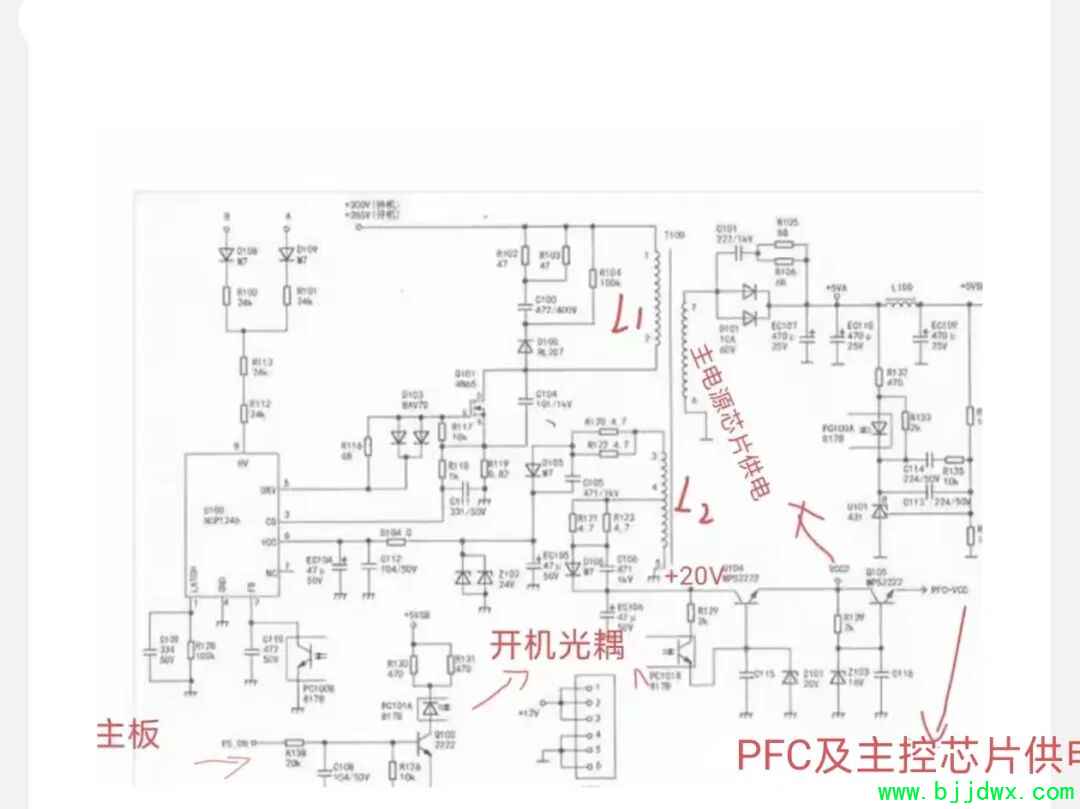

七、开关机控制
当主板送来高电平开机信号时，通过R138送到控制三极管Q103，使Q103导通，从而使开机光耦发光二极管导通，光敏三极管也导通，+20V电压通过R129、光耦光敏三极管给Q104基极供电，Q104导通，+20V通过Q104形成+VCC2，分成两路
一路为主电源芯片供电，
而另一路使Q105导通形成PFC芯片供电(+VCC1)
从上面分析可知，副电源产生三种电压，一种待机电压，一种副电源工作电压，另一种PFC及主电源芯片工作电压并受控于开关机电路。
因此，维修不开机故障时，除了检测+5v待机电压、主板开机信号外，还要检测副电源辅助绕组产生的二次供电电压是否正常。
