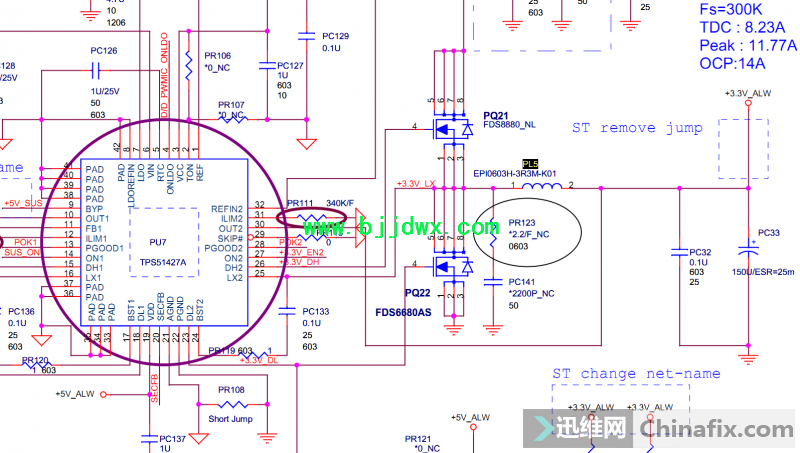

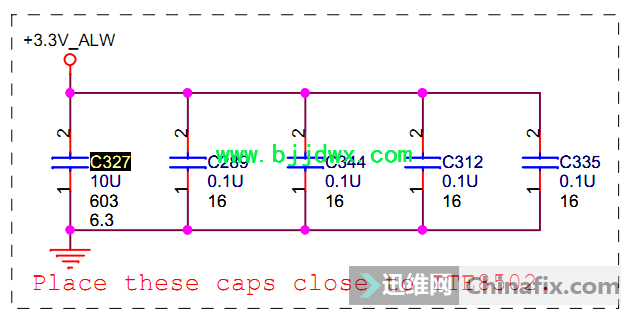

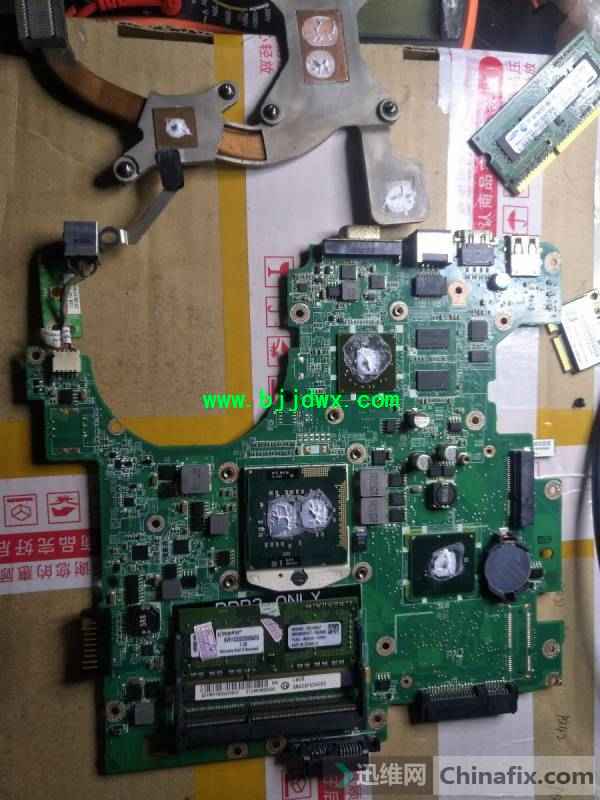

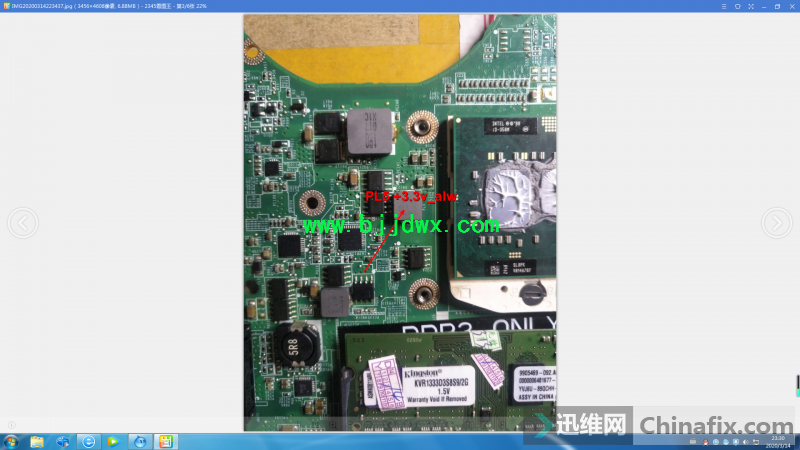

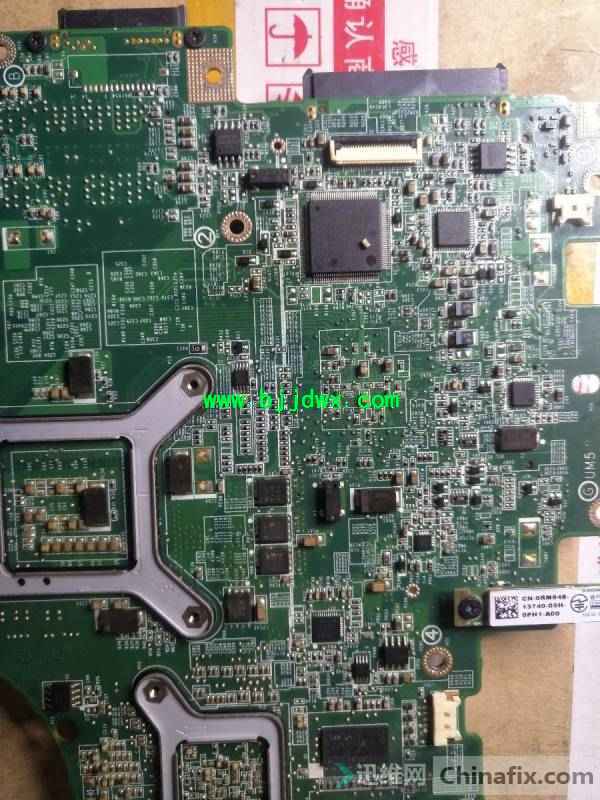

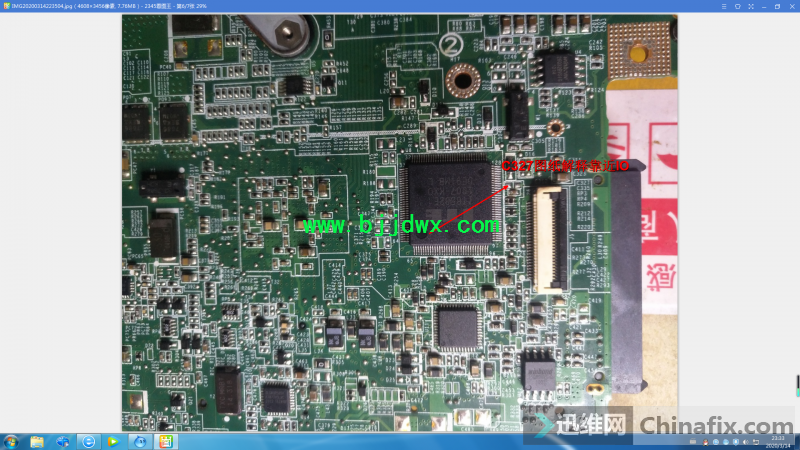

板号：DA0UM3MB8E0 同行拿过来修的，不开机，按开关一点反应也没有。插可调电源待机0.005等于是没有待机电流。查公共点20V是正常的，待机3V 5V无。待机芯片是TPS51427A，手头没有这个芯片暂时也没法换。量它的1脚REF有2.2V电压，3脚VCC有5V供电，4脚ONLDO 7脚LDO也有电，心想这个芯片应该是没有坏，待机芯片坏的也不多。会不会是PL3或者PL5有短路给拉低了呢。打值PL5 ，+3.3V—ALW果然是对地为0 ，把PQ21 PQ22拆下来量排除管子是好的，把PL5拆下来，电感一端连管子是不短的，另外一端对地为0      那么可以肯定3.3v待机后极有短路的地方把它拉低了，芯片保护了所以也不能产生待机电流，所以可调电源没显示5A大短路！ 接着就是排除短路，烧机大法，烧不出来，没有发烫的地方，可能是后级小电容彻底短了所以烧不出来，只能一个一个的拆来排除。图纸搜索+3.3V_ALW去的地方，挨个断开。断开PQ24 PQ42 PQ31  D21 C459一些好找的地方都一一断开没卵用，机器修了几个小时了，不甘心！只能继续找，看它连接的小电容。比蚂蚁还小真是找的眼都花了。看图纸C327 C289 C344 C312是靠近IO的一些滤波小电容。IO旁边找到了两个小电容C327 和C289。吹掉C327一个稍大点的，奇迹出来了，不短路了，心想应该就是它了，看外表也没有烧坏的痕迹。 把之前拿掉的管子跟电感装回去，插电源，待机出来个0.01A瞬间跳到0.006A，此时3.3V出来了，5V仍然没有。开机试一下电流跳到1.2 1.3A 这个电流应该是可以显示了，外接显示器亮了！哈哈，问题终于找出来了，就是一个小电容导致的！  看论坛上说这个待机电流正常是0.01A 可是我发现正常是0.006A   HM55的芯片组，应该是触发开关后才产生待机5V的吧，开启南桥待机电压，这样达到 省电的目的，具体也没了解的那么清楚···········  总之千辛万苦的短路找出来修好了！ 附上图纸供大家下载！
