坛友们好久不见，不废话请我我们的今晚的主角型号:G50-45 AMD独显，板号太长自己看吧！
进水，N修。。。悲剧
同行送修，更悲剧。（听懂的举手）

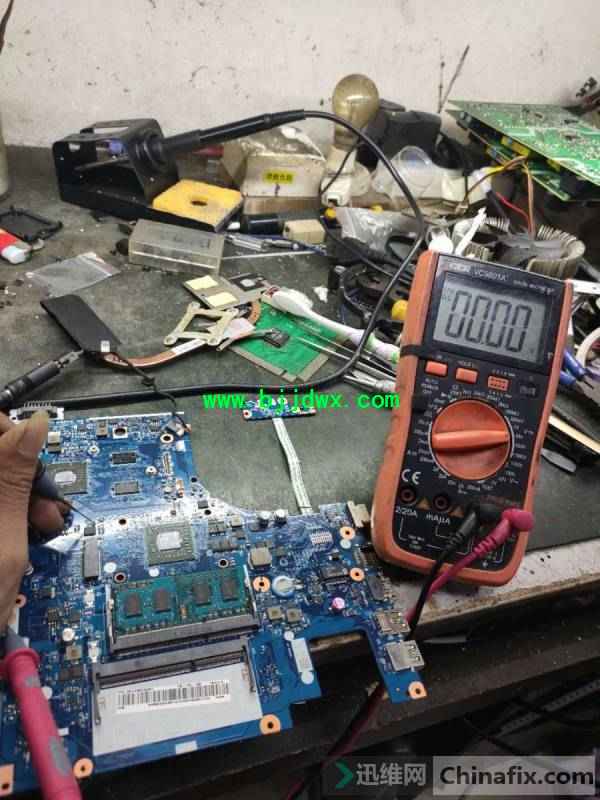

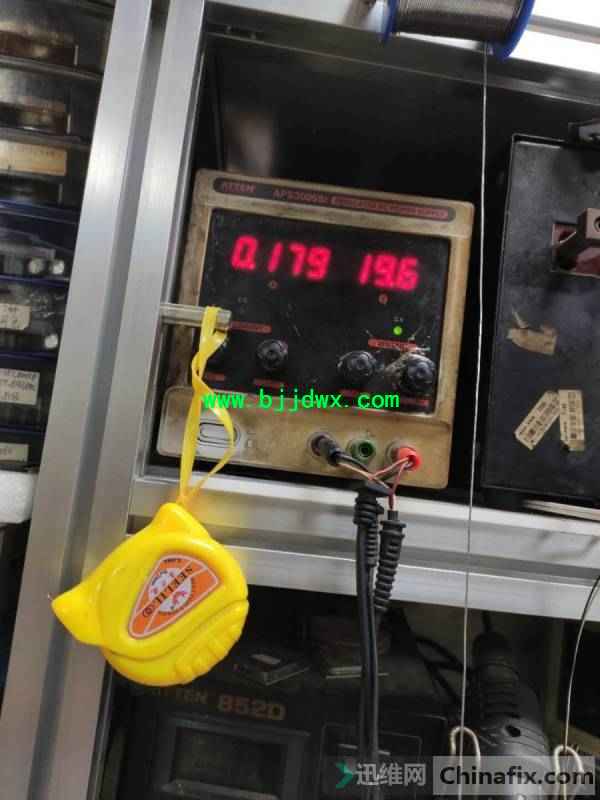

  触发后，0.18A 很明显，十多秒掉电，回到待机状态，，电压不齐

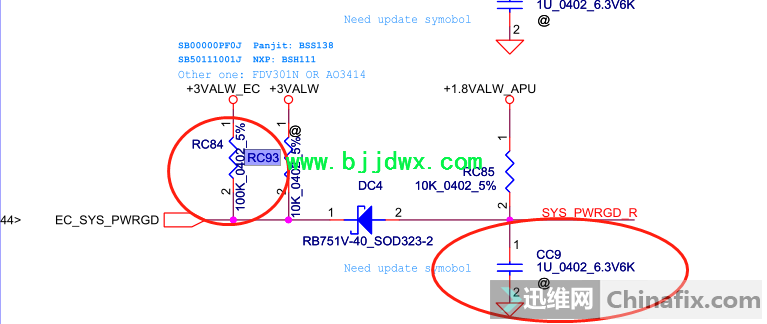

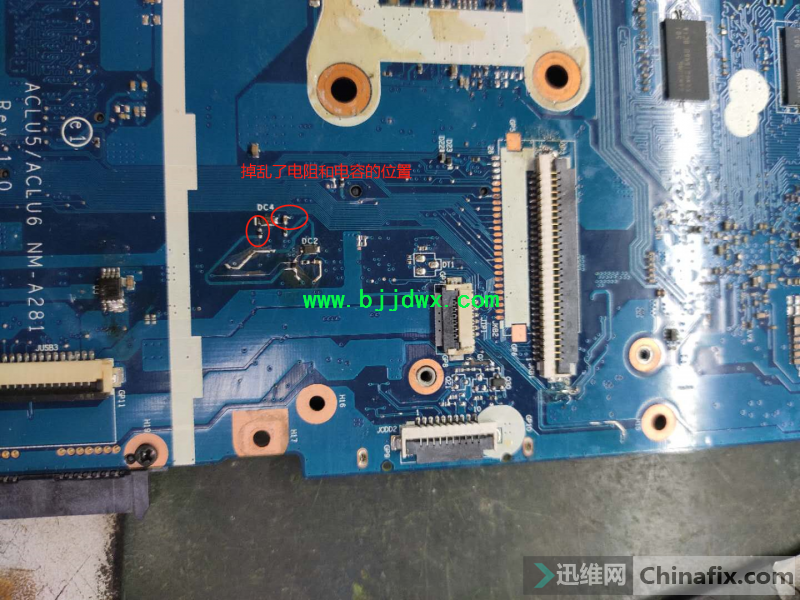

打开图纸+位置图。（再次感谢XZZ）心想，这下还不捡钱！









纠正回来后，满怀信心开机。故障依旧0.18，十多秒掉电。。。艹艹

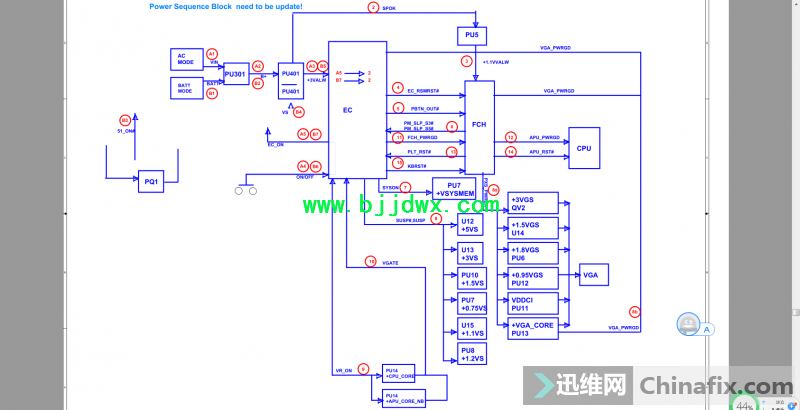

开始漫长之旅吧，第一步看时序图：


直接点（楼主直男），测+CPU_CORE————正常—————再测+APU_CORE_NB，也正常，艹
再测 PLT_RST  为低。。。唯一说法NB工作条件不满足，（这是AMD一体U，只能查CPU附近电容电压），

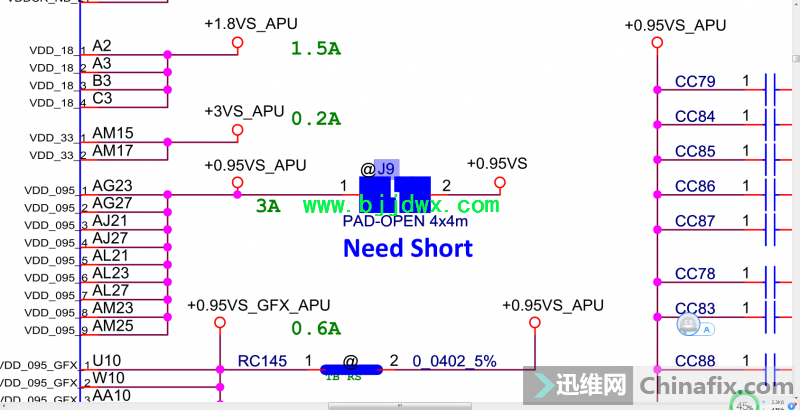

进过漫长的开机测试，发现J9无电压。。。。。

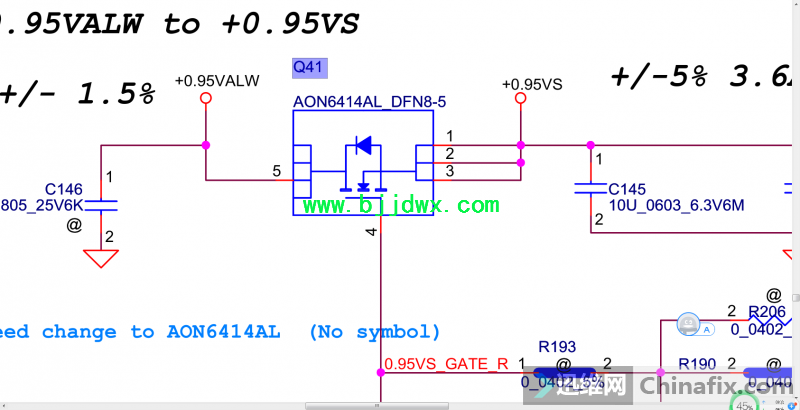

继续追，，，，，源自Q41

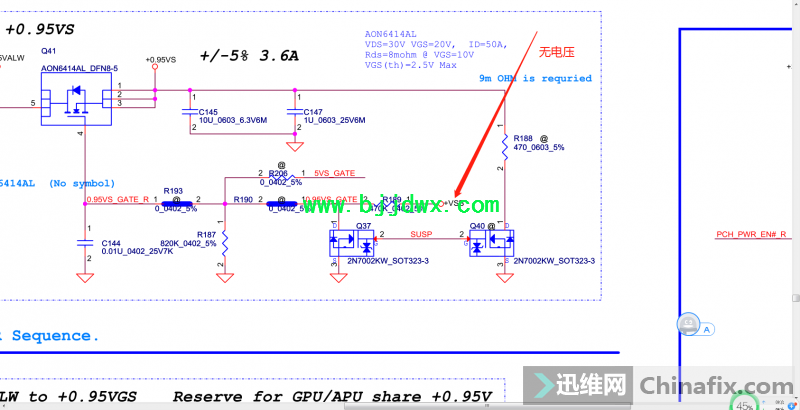

  继续追Q41控制级。




0V  只有两种可能，1 短路，2断线。 断电测无短路，受控Q37，继续Q37之旅


触发后Q37的G极变低电平，集电极却没有放高。。。。你猜对了，断线了。。。。





不多想，找最近的+VSB飞线吧！
。
。
。
。
。
。
。
。

。

。
线飞好了，J9也有电了，，，，

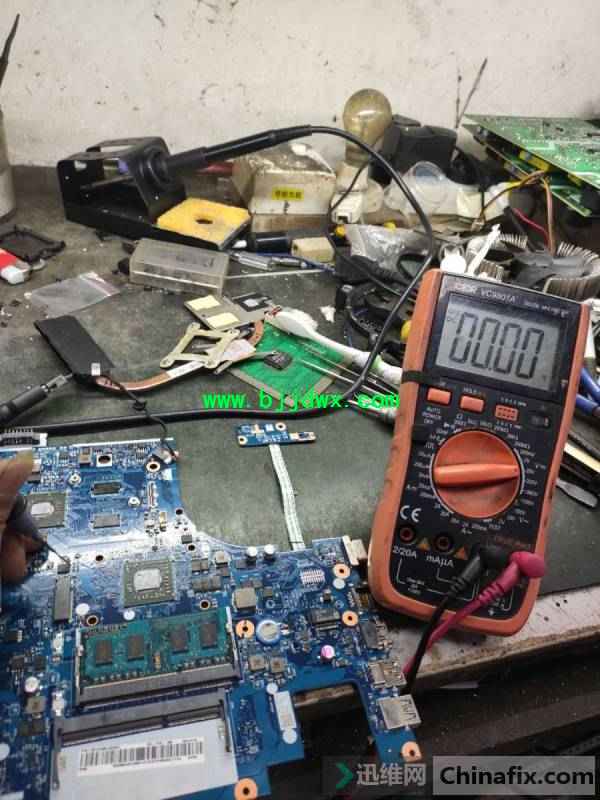

再次满怀信心开机，，，0.4A 不跳变，，，，，，日狗了？？CPU坏了？
上来论坛就是一顿狂下载BIOS，连续刷了3个，，，故障依旧。


在刷BIOS的时间里，在没有BIOS的情况下测BIOS 一脚，有片选。。
这给我了继续刷的勇气，最后在论坛找到了一个同行发的BIOS。

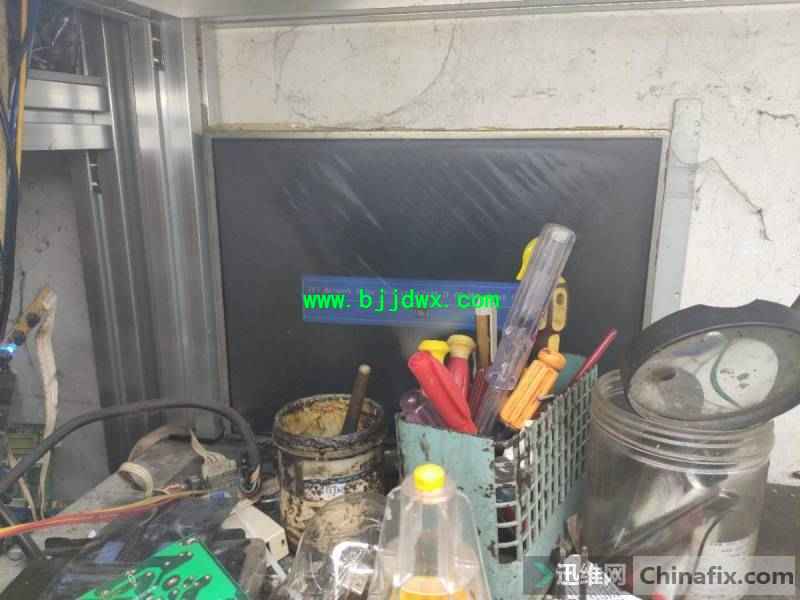

最终还是亮机了



G50-45的BIOS,在保的机器修好读出来的
