松下42PV70C型等离子常见维修(Ⅱ二部分)

      本资料由北京松下电视维修中心提供：在松下42PV70C等离子PDP电视上研究欠缺，欢迎大家多提批评意见，欢迎大家发稿补充纠正，在上篇《42PV70C松下等离子电视屏幕扫描故障分析判断(Ⅰ)》中我们讨论了松下42PV70C等离子电视屏幕扫描电路板的工作原理，包括松下等离子电视SC扫描的定义，松下等离子电视扫描电路板的保护电路，松下等离子电视的检测电路等，接下来我们接着讨论松下42PV70C等离子电视屏幕扫描的故障分析问题。
VSCN电压自上图中顶端的二极管D6860传过来，IC6861组成窗口电压比较器，1、2、3脚内是第一比较器，5、6、7脚内是第二比较器。光耦PC6861输出保护信号，R6861、R6862、R6863、R6864组成VSCN分压取样电路，D6861为窗口电压比较器提供5.1V基准电压，加到第一比较器的2脚。R6866分压1.58V，则5脚到地电压是6.68V，本图中底部的黑横线是VSCN电压的地线。当VSCN电压是正常的145V时，R6861上的分压（即比较器6脚）是6V，此时6脚电压低于5脚（6.68V）,高于2脚，根据比较器的特性，第一比较器输出端1脚和第二比较器输出端7脚，同时输出高电平，因为PC6861内发光管负极为高电平，所以发光管不发光，光敏管截止，D6862不输出高电平保护电压。当VSCN比145V偏高或是偏低较多时，7脚或是1脚就会输出低电平，光耦随之导通，D6862输出高电平加到主板CPU保护输入端，出现保护关机红灯闪7下。
5、VSCN过流保护：在上图的顶部，VSCN电压自D6860正极-----负极------VSCN-F点------L6690------R6696-----------向右传送加到PDP屏幕上。上述电流在R6696上产生压降，当屏幕有短路时，该电流就会达流，在R6696上压降升高，该电压加到Q6690的发射极—基极间，Q6690导通，C极输出高电平，加到比较器的6脚，使7脚跳变为低电平，引起光耦PC6861导通，D6862输出高电平保护电压。
6、VSET电压异常保护：


VSET电压的正常值是330V，分压电路R6833-----------R6837分压之后，在R6837上分得52V电压，D6825稳压值是33V，因此这个稳压管导通，Q6824：C极为低电平，D6826不输出高电平保护电压，当VSET电压降低，低于214V时，分压后加在D6825上的电压降低，D6825不导通，Q6824截止，C极为高电平，通过D6826输出高电平保护电压送到主板CPU保护输入端，发生红灯闪7下保护关机。
三、SC板内的脉冲缓冲放大器（本资料由北京松下等离子电视维修中心提供）：

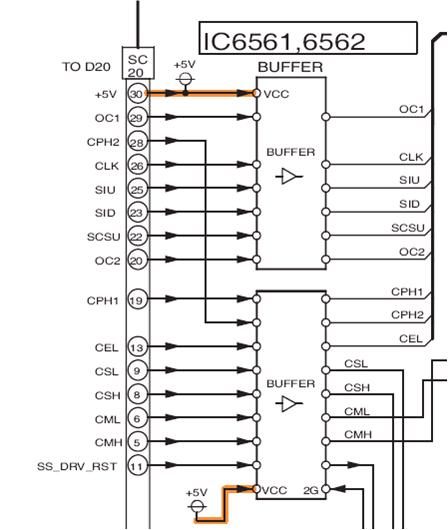

1、松下42PV70C等离子电视屏幕显示图像的过程分为4步：预放电、擦除上周期发光时像素内壁残余电荷、寻址写入本周期用于启动放电的壁电荷 、维持放电发光。上述工作的4个过程，每个过程要给PDP屏幕加不同的电平电压。因此，PDP屏要正常显示图像，就要给PDP屏幕加上复杂的波形，这个波形含有很多种不同电位的电平成分。预放电时，需要使用的电压VSET最高，320V。维持放电发光时使用的电压是VSUS，大约为180V。寻址时需要使用VAD（-105V）和VSCN（145V）。D板（逻辑板）送来多路时序脉冲，控制SC板内大量的开关管（大功率埸效应管）的导通和断开，上述4路电压就可以迭加成复杂的SC输出波形。在SC板内，共有2块脉冲缓冲放大器：IC6561、IC6562。IC6561、IC6562缓冲放大电路的方框图见下图所示：


上图中最右边的插座是来自D板（逻辑板）的时序脉冲及5V电源，这两个IC的电源电压是5V。它们各自有两个使能端：1G、2G，当这两个使能端是低电平时，缓冲放大器正常工作，把输入端的信号放大后输出，当是高电平时，输出端没有信号输出。IC6561的1G、2G端子接地，因此IC6561通电后始终工作。IC6562的1G端子接地，2G端子受MAIN STOP信号控制。该信号来自D板，因此IC6562工作与否受D板控制。这两个IC各自内含8个通道缓冲器，这两个IC工作是否正常，判断方法很简单：在确保1G、2G端子是低电平的前提下，只要测输入端有波形，相应通道的输出端没有波形，则这个通道就坏了。根据实测，两具IC的输入端和输出端，都是5VP的方波，方波的顶部是5V，底部是0V。对于IC6561：除8、9、10、11、2、1、19为0V，20脚为5V外，其余各脚均有5VP-P的脉冲。对于IC6562：1、4、10、16、19为0V，20脚为5V，其余各脚均有5VP的脉冲，脉冲的顶部为5V，底部为0V。(本资料由北京松下等离子电视维修中心提供)
4、 经IC6561缓冲后的时序脉冲：OC1、OC2、CLK、SIU、SID还要送往SU、SD板（在其它品牌机中称为上缓存板、下缓存板）。IC6561输出的5V脉冲是以铝板地（整机大地）为地的，但SU、SD板是悬浮地，这两个电路的地不同，不能直接加到SU、SD板。还要经过光耦进行地的隔离。有关电路方框图见下图：有关电路原理图见下面：三个光耦：PC6701、PC6702、PC6704完成5个时序脉冲地的隔离，IC6721、IC6722分别内含6个倒相放大器，光耦内的发光二极管是信号输入端，称为光耦的初级，光耦内的三角形代表运算放大器及与之相连三极管是信号输出端，称为光耦的次级。PC6701的2、3脚通过电阻接地，注意这个地是大地的符号（整机地：屏幕铝板地），PC6702、PC6704：1脚接的电源是5V，这个5V电源的负端就是屏幕铝板地（整机地）。PC6701、PC6702的5脚是接地端，注意这个地是VF-GND（悬浮地）。5V三端稳压IC6724输出以VF-GND为地的5V电源，为IC6721、IC6722供电。5V三端稳压IC6725输出的5V电源，为三个光耦供电，这个5V电源也是以VF-GND为地（悬浮地）。OC1脉冲加到PC6701：1脚，经内部隔离放大后从7脚输出，同时加到IC6721内的2个倒相放大器输入端1、3脚，分别从2、4脚输出2路OC1脉冲，其中2脚输出的脉冲送到SU板，4脚输出的脉冲的送到SD板。CLK脉冲加到PC6701：4脚，经内部隔离、放大后从6脚输出，同时加到IC内两个倒相放大器输入端：11、13脚，经内部倒相后从10、12脚输出，10输出的脉冲送往SU板，12脚输出的脉冲送往SD板。SIU信号加到PC6702的输入端2脚，经内部发光管、光敏管隔离传输、运放及三极管放大后从7脚输出，；加到IC6722输入端1脚，倒相后从2脚输出，去送往SU板。SID信号加到PC6702的输入端3脚，经内部隔离放大后从6脚输出，加到IC6722：3脚，经倒相后从4脚输出，去送往SD板。OC2脉冲加到PC6704输入端2脚，经内部隔离放大后从4脚输出，加到IC6722输入端5脚、13脚，这两路脉冲分别经两个倒相器后，分别送往SU板和SD板。 本文出自家电维修网: http://www.bjjdwx.com/panasonic/tv6743.html欢迎转载，转载请保留链接。
