家用电器组合开关的型号、结构与选用技巧
    组合开关适用于工频交流电压380V以下及直流220V以下的电器线路中.南京家电维修网供手动不频繁地接通和断开电路、换接电源和负载以及作为控制51W以下三相异步电动机的直接启动、停止和换向。

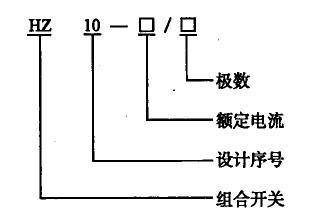

    (1)型号及含义
    其型号及含义如下:

组合开关的型号与含义

组合开关的型号与含义



  ‘(2)结构
 ‘组合开关是由分别装在数层绝缘体内的动、静触头组合而成。开关的顶盖部分是由滑板、凸轮、扭簧和手柄等构成的操作机构。
由于采用了扭簧储能,可使触头快速闭合或分断,南京家电维修网从而提高了开关的通断能力。HZ10 -10/3型组合开关的内部结构如图5一所示。

HZ10-10、3型组合开关结构

HZ10-10、3型组合开关结构

    (3)选用
    应根据极数、电源种类、电压等级及负载的容量选用。南京家电维修网用于直接控制异步电动机的开关,其额定电流一般取电动机额定电流的

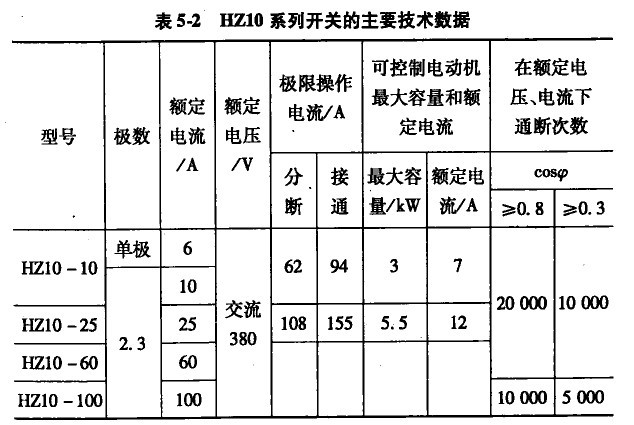

1.5-2.5倍。HZI0系列开关的主要技术数据如表5一所示。

HZ10系列开关的主要技术数据

HZ10系列开关的主要技术数据

    1)组合开关应安装在控制箱内,其操作手柄最好位于控制箱的前面或侧面,其水平旋转位置为断开状态。
    2)若需在箱内操作,开关最好安装在箱内右上方,它的上方最好不要安装其他电器,否则要采取隔离或绝缘措施。
    3)组合开关的通断能力较低,当用于控制电动机作可逆运转时,南京家电维修网必须在电动机完全停止转动后,才能反向接通。
    4)当操作频率过高或负载的功率因数较低时,www.bjjdwx.com/jiadianweixiu/nanjing转换开关要降低容量使用.否则会影响开关寿命。

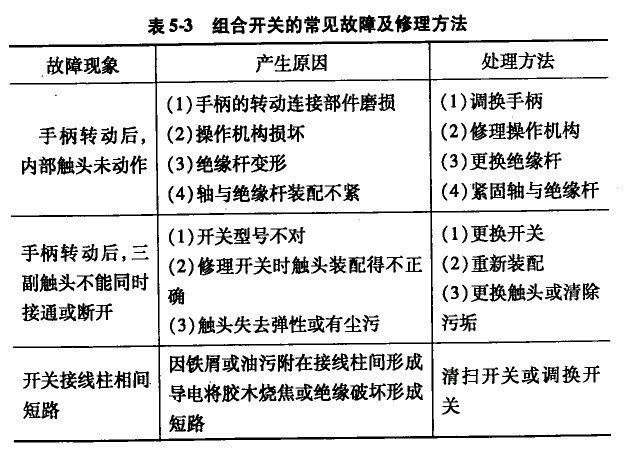

    (4)组合开关的常见故障组合开关的常见故障与修理如表5-3所示。



组合开关的常见故障及修理方法

组合开关的常见故障及修理方法
