南京冰箱维修公司之电子圆内图案
    (I)圆顶部的黑色长方块
    检验图像通道的低频响应。南京冰箱维修公司认为低频响应差时,长方块的右边边沿即呈现拖尾现象。
    (2)团上部的细黑垂直线的白长方块
    检验所接收的电视信号是否有反射现象。如果接收的信号由于山岭、高大建筑物、无线系
统和信号分配等造成的反射,这段细的黑垂直线就会有乖影。
    (3)圆上部的黑白方块
    这是视频幅度为75%的250 kll:方波信号所产生的图形,其周期为4 5s(一白一黑为一
周期),每一个周期占水平幅度的1/130
    ①考核信号通道的瞬态响应,南京冰箱维修公司任何过冲、下冲(负尖峰)和振铃都会在黑色或白色部分表
现出来。
    ②由于此方波的视频幅度与彩色信号中Uk,Ur..U.方波的幅度相同,所以可作为检验加
至彩色显像管的U. .U,:.UY信号的幅度比,即检验矩阵比之用。为此,先关闭红束和绿束,并
调节接收机的饱和度。使下边彩色条中的蓝条的亮度与250 kH:方波中蓝色部分相同(这时由
于只开蓝束,所以250 kHz部分原来是白色的地方现在呈蓝色)。冉关闭蓝束和红束,彩条中
的绿条的亮度应与250 kHz中的绿色部分相同;关闭蓝束和绿束,彩条中红条的亮度与
250 kHz方波中的红色部分相同。南京冰箱维修公司如果矩阵有误差。两部分的亮度就不会相同。
    (4)彩条
    250 kH:方波部位下面就是75%幅度,100%饱和度的标准彩条.可以对接收机作江观定
性分析。彩色电视机几种故障彩条失真情况见表.50

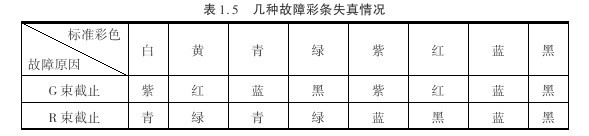

几种故障彩条失真情况

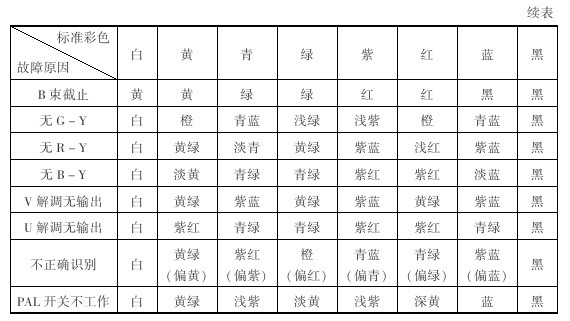

几种故障彩条失真情况续

    (5)团中心的白十字线的照块
    ①白十字线可以用来检验0会聚及指示图像的中心。如果0会聚未调好.则组成自色十
字线的三基色十字线将相互分开,南京冰箱维修公司使自线变成相互错开的彩色线条。
    ②黑块中水平自线和其他水平线一样是由两相邻场中各一条行扫描线组成的。不过它的
扫描顺序和其他水平线相反,扫描的节奏正好差一场。它可以用来检验隔行扫描的准确性.隔
行扫描不正确时,这条水平白线的宽度和其他水平线的宽度不一致.故此线的粗细用来衡鼓隔
行扫描的准确性。
    (6)正弦多波群
    它是五块间隔和机细不同的垂直黑自条纹组成。自左至右分别对应下列频率的正弦波:
0.8 MHz,1.8 MHz,2.8 MHz .3.8 MHz "4.8 MHz,
    ①检验清晰度和视频带宽(或水平分解力)。接收机屏幕上应该看出这些条纹来,能显示
的垂直条纹越细。电视机的清晰度越高。4.8 Mil:的条纹可能比较模糊。若3.8 Mil:的那块
条纹看不清.则说明图像的清晰度较差。
    ②检验色度通道的带宽。因为色副载波频率是4. 43 MHz,所以.在接收机屏幕上的
3.8 MHz及4.8 MHz清晰度方块上会出现一个波动的彩色花纹。如果没有彩色横纹,就说明
色度通进的频带太窄。同时,由于3.8 MHz和4.8 M H:处于4.43 MHz两边.还可以从这两个
方块中横纹于扰的强度看出色度通道带宽的对称性。由于4.8 MHz比3.8 MHz距副载波频
率更近一些,所以若4.8 M11:方块上的横纹于扰反而小一些,这就说明色度通道频率特性不
对称。此外.南京冰箱维修公司认为若色副载波频率与行频之间锁相良好.横向干扰条纹应是稳定的。
    (7)灰度阶梯
    多波群下而有6个灰度级别:0% ,20% ,40% ,60% ,80%和100%视频幅度。级数可增至
10级(每级差11.1%)或减至5级(每级差25%).在上述三种情况下.相邻方块间应有相等
的亮度差别口
    ①检验传愉通道的线性良好程度。如线性良好、相邻方块19示等间隔的对比度变化。

    ②检验彩色显像管的自平衡。在正常情况下。各灰度方块不应呈现任何色调。
    (s圆下部的黑色方块
    长方块中有一自细线,其作用与上述第(2)项相同。这个长方块亦可编人自色文字,用以
南京冰箱维修公司说明播送单位或数字时间指示。
    (9)圆底部的黄一红一黄部分
    这是一个高亮度的75%幅度,100%饱和度的彩色暂态显示。在红与黄之问有两条垂六
黑线作为它们的分界。可用来检验亮度与色度信号之间的群延时差。如前所述,色度信号通
过带通放大器而受到延迟。所以,亮度信号也要人为地让它通过一个延时线(约6(X)一800 ns),
才能在时间上与色度信号一致。如果不一致,就会出现色度信号超前或滞后于亮度信号的现
象。这时.在黄一红一黄部分中.www.bjjdwx.com/jiadianweixiu/nanjing黄色与红色的分界线与

两条垂戊黑线会不爪合。
