夏普彩色电视机修复后的调整
    作为一名优秀的维修人员不仅能迅速地排除电视机的各种故障,南京电视机维修公司还t能依据整机各项技
术指标进行修复和调蔡.使电视机达到或基本上达到整机出厂时的要求。因此。熟练地掌握彩
色电视机各部分电路的调整方法,对于一名中级以上维修r.是必不可少的。
    彩色电视机的调试可分为棋机出厂前用一些专用仪器仪表在生产线上进行的专业性调试
和故障修复后局部调锥。对于故障修复后的调锥,通常是指在维修中更换一些可调元件(如
中周、电位器),尤其是一些影响惟机主要指标的大件(如显像管、行愉出变压器等之后的部分
调整)
    本节以夏普N(:一n型彩色电视机为例,介绍更换元件后的调整,适用于维修部门设备的实
际情况,调试仪器用万用表、示波器、扫顺仪及信号发生器(若无信号发生器可用电视台发射
的电视洲试卡)。这些调试仪器操作简单、实用性强。南京电视机维修公司认为这样对任何机种都能实用。
    需要特别指出的是.调试时一定要用1:1的隔离变压器给电视机供电,确保安全。若无
一1隔离变压器,一定要遵守安全操作的注意事项,以确保安全。冉则,除非可调元件损坏,必
须吏换重新调整外.切勿随便调整机内其他可调元件.以免引起故障扩大化。
自会聚彩色显像管的调整
    彩色显像管的调锥是指色纯度0会聚调惟和动会聚调整。在进行调蔡之前,必须对显像
管及其金属支架进行人工消磁。南京电视机维修公司并校正显像管各级电压,使其正常。
    (I)色纯度调整
    色纯度是指单色光栅的纯净程度,色纯度调整的目的是使红、绿、蓝三电子束在扫描过程
中始终只轰击各自对应的红、绿、蓝基色荧光粉。
    其调整按以下步骤进行:
    ①将偏转线圈的紧固螺丝松开,将偏转线圈向管座方向拉出一段距离口
    ②关闭红、蓝电子枪只让绿电子束工作。常用的方法有两种:一种是把显像管尾板与解码
板连接的R一Y,B一Y连接导线或H819,R821焊开.南京电视机维修公司只向显像管送Uc-r信号;另一种是将绿
截止电位器(RI'857)控制转至最大位置.而把红、蓝截止电位器(HI'856,H1'858)转至最小


位置。

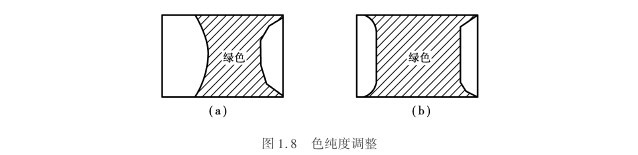

    ③调整加速极电位器,使屏幕上出现最明显的绿色宽带,如图1.8(a)所示。
    ④相对或同步转动两色纯磁环.使屏幕上的绿色带宽位于正中间位置.而两边带的面积墓
本相等.如图1_8(h)所示。





色纯度调整



    ⑤将偏转线圈缓慢地移向锥体以使显像管整个荧光屏都出现绿色光栅。若此时屏幕的
某个地方还存在其他彩色的现象(色纯不良),南京电视机维修公司可再微调色纯磁环。
    ⑥关闭红、绿电子枪,只让蓝电子柬工作,检在蓝电子束的色纯度情况;关闭蓝、绿电子枪
只让红电子束工作.检卉红电子束的色纯度情况。一般绿电子束色度纯调好后,红、蓝电子束
的色纯度也应良好。若某种颜色的色纯度不够理想。可微调色纯磁环或偏转线圈在管颈上的
位置。调整时应兼顾三种单基色的色纯度。
    ⑦将焊开的导线或电阻还原,www.bjjdwx.com/jiadianweixiu/nanjing再拧紧偏转线圈的固定螺丝。
    上述调1.应在无信号的特高频(UHF)频段进行。
