把灯泡、开关、导线和干电池连接起来,就构成了一个简单的直流电路。南京电视机维修公司当合上开关,电路中就有电流通过,灯泡就亮起来。这种把各种电气设备和元件按照一定的连接方式构成电流的通路称为电路。换句话讲,就是电流所流经的路径称为电路。如图1-1(a)所示。
南京电视机维修实物料图和电路图
任何一个完整的实际电路,不论其结构和作用如何,通常总是由电派、负载、导线和开关(控制部分)等基本部分组成。
1)电源:是电路中产生电能的设备。发电机、蓄电池、光电池等都是电源。南京电视机维修公司发电机是将机械能转变成电能,蓄电池是将化学能转变成电能,光电池是将光能转变成电能。
2)负载:是将电能转变成其他形式能量的装置。电灯泡、电炉、电动机等都是负载。电灯泡是将电能转变成光能,电炉是将电能转变成热能.电动机是将电能转变成机械能。
3)导线和开关:导线是用来连接电源和负载的元件,开关是控制电路接通和断开的装置。南京电视机维修公司电路中根据需要还装配有其他辅助设备,如测量仪表,它是用来侧量电路中的电量,熔断器是用作防止短路保护任务的。
(2)电路图

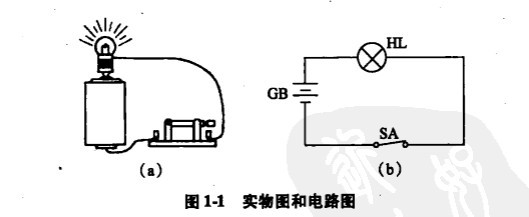

图1-1(a)是用电气设备的实物图形表示的实际电路。它的优点是很直观,但画起来很复杂,不便于分析和研究。因此,我们总是把这些实际设备用规定的图形符号,画出其电路原理图,如图1-1(b)所示。www.bjjdwx.com/jiadianweixiu/nanjing这种用统一规定的图形符号画出的电路原理图称为电路图。电路图中常用的部分图形符号见表1一所列。
