逻辑判断法是建立在了解彩色电视机工作原理,南京电视机维修熟悉彩色电视机各单元电路功能及相互
关系基础上,借助前述的基本检修方法与仪器测试来分析判断故障。
彩色电视机故障模式是千变万化的复杂情况,观察故障现象不能轻易断定故障出在哪个
部位。例如,对于场不同步,引起场不同步的原因可能是场同步电路故障,也可能是AGC电路
故障造成场同步头压缩,使场不能同步,甚至可能是电源部分故障。另一种情况是电视机某部
分电路故障影响另一部分,看起来不相卜电路的不正常工作,给故障判断带来困难。如亮度通
道故障,由于直接祸合视放的直流飘移,导致显像管束电流过大,x射线保护电路动作,使行扫
描电路不工作而出现无光栅,像这类情况在检修‘!,经常遇见。木节旨在着重介绍如何利用逻
辑分析方法,将故障范围缩小至某一单元电路。至于如何具体排除该单元的故障,南京电视机维修在后面的章
节再进行详细介绍。
3.1检查光栅、伴音
在无电视信号接收时,彩色电视机和黑白电视机一样,通电后显像管屏幕出现噪声点均匀

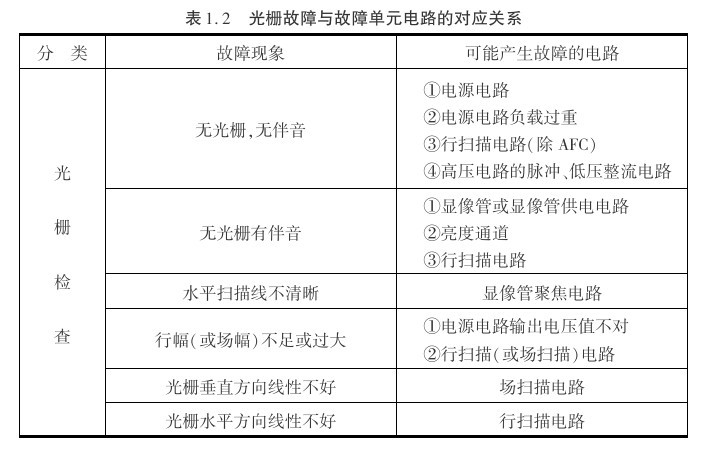

分布的光栅。调小对比度.噪声变小.但光栅幅度合适,扫描均匀清晰.光栅不带色斑。常见故
障如表1.2所示。
南京电视机维修
一般检测光栅故障的程序如下:
①测电源电路。
②检测行输出电路。
③检测显像管电路。

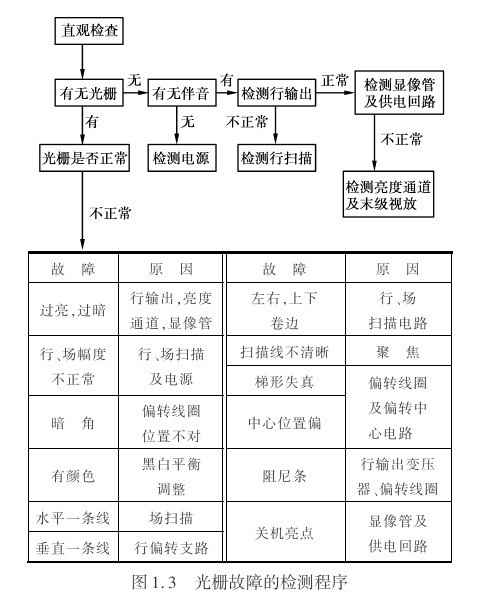

检测光栅故障的步骤按图1.3所示进行
南京电视机维修www.bjjdwx.com
