麻将机换线和排线的方法

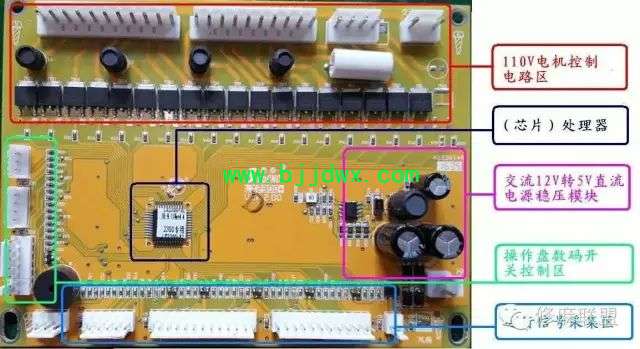

主板主要分为以上5大区域

1.110V电机控制电路区

2.芯片处理区

3.交流12V转5V直流电源稳压模块

4.骰子盘数码开关控制区

5.运行信号采集区

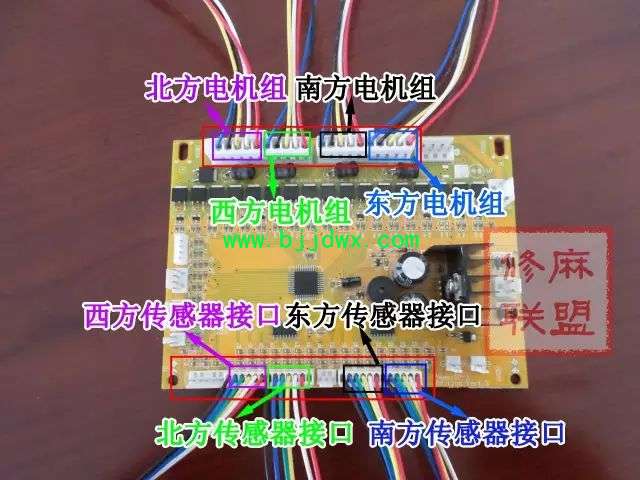

排线主要就是：110V电机控制电路区即电机组插线口；运行信号采集区即传感器接口组

见下文图片

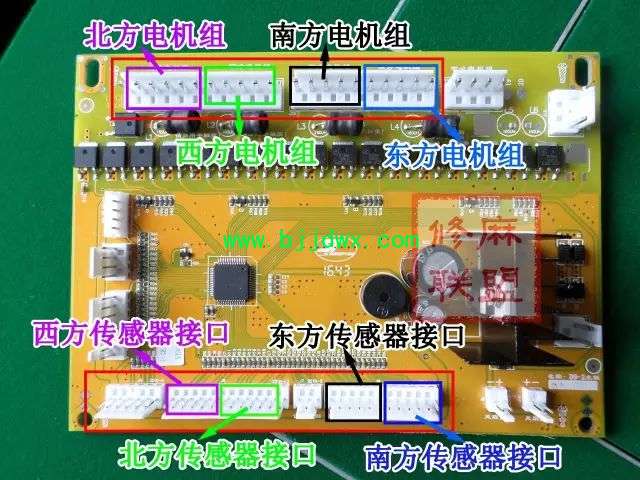

电机组插线分别分为：

北方电机组/西方电机组；南方电机组/东方电机组

传感器接口分别为：

西方传感器接口/北方传感器接口；东方传感器接口/南方传感器接口

（其中北方和西方在一组线上，南方和东方在一组线上）

线束主要分为4组，线束的插头端分别标有1/2/3/4；A/B/C/D。

分别是：东方传感器线-----对应数字1

              南方传感器线-----对应数字2

              西方传感器线-----对应数字3

              北方传感器线-----对应数字4

              南方电机组线-----对应字母A

              东方电机组线-----对应字母Ｄ

　　　　北方电机组线-----对应字母C

              西方电机组线-----对应字母B

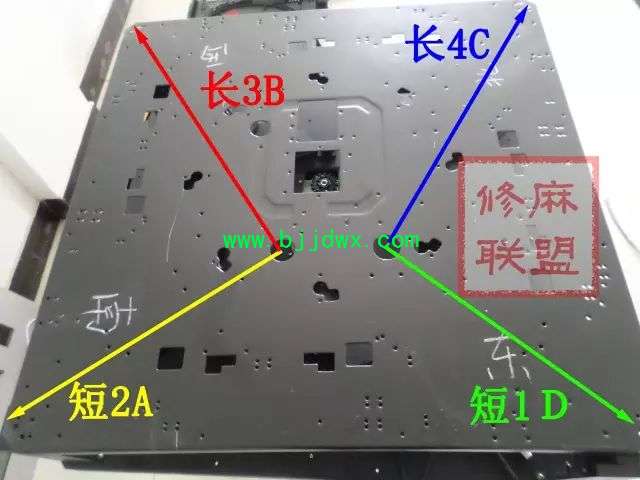

（其中东方南方为一组线；西方北方为一组线共4组线；其中3/4；B/C为长线，1/2；A/D为短线）

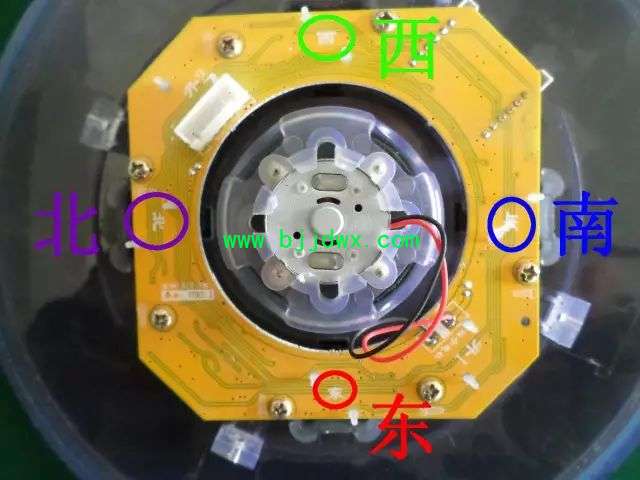

骰子盘电路板上面的方位和主板上指示的方位是相对应的

出厂的机器骰子盘的方位和主板以及线束的方位都是固定的

主板在铁板上对应的方位是在东方。

数字1-----东方传感器线

数字2-----南方传感器线

数字3-----西方传感器线

数字4-----北方传感器线

字母A-----南方电机组线

字母B-----西方电机组线

字母C-----北方电机组线

字母D----东方电机组线

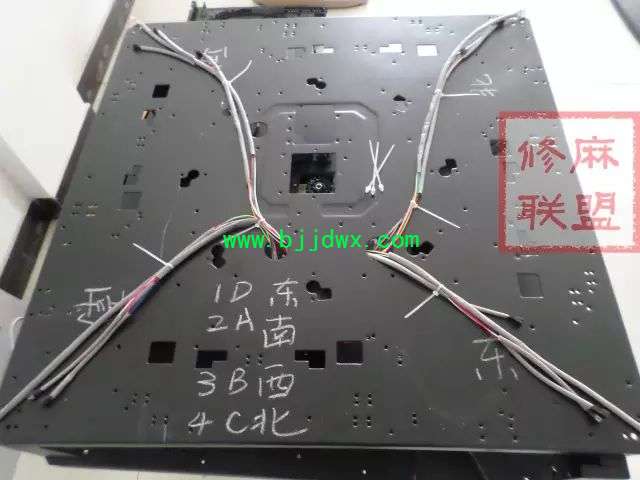

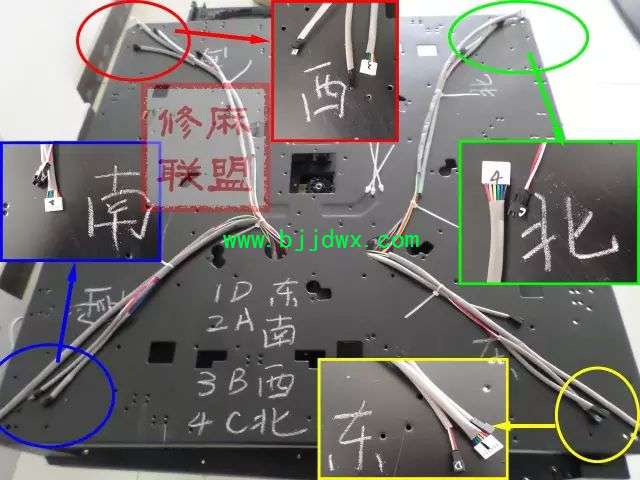

1、D短线从右边圆孔出放东方

2、A短线从左边圆孔出放南方

3、B长线从左边圆孔出放西方

4、C长线从右边圆孔出放北方

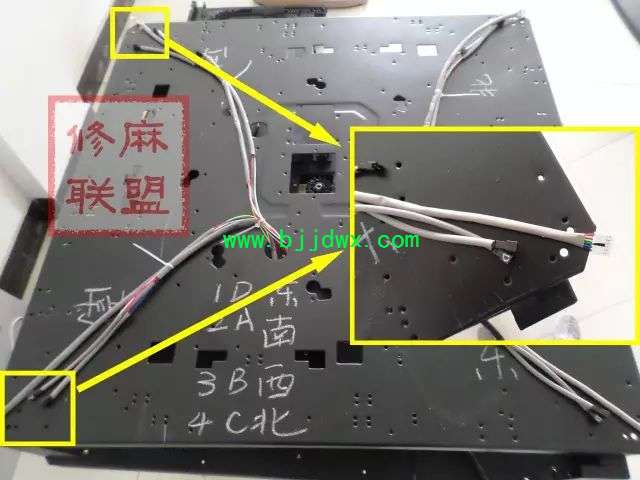

线束预留的长度

如下图

线束扎紧后，光控线刚好到铁板的拐角处；电机线略短于光控线7cm左右，固定扎紧。
